可对折倾斜式多联欧式插座结构设计

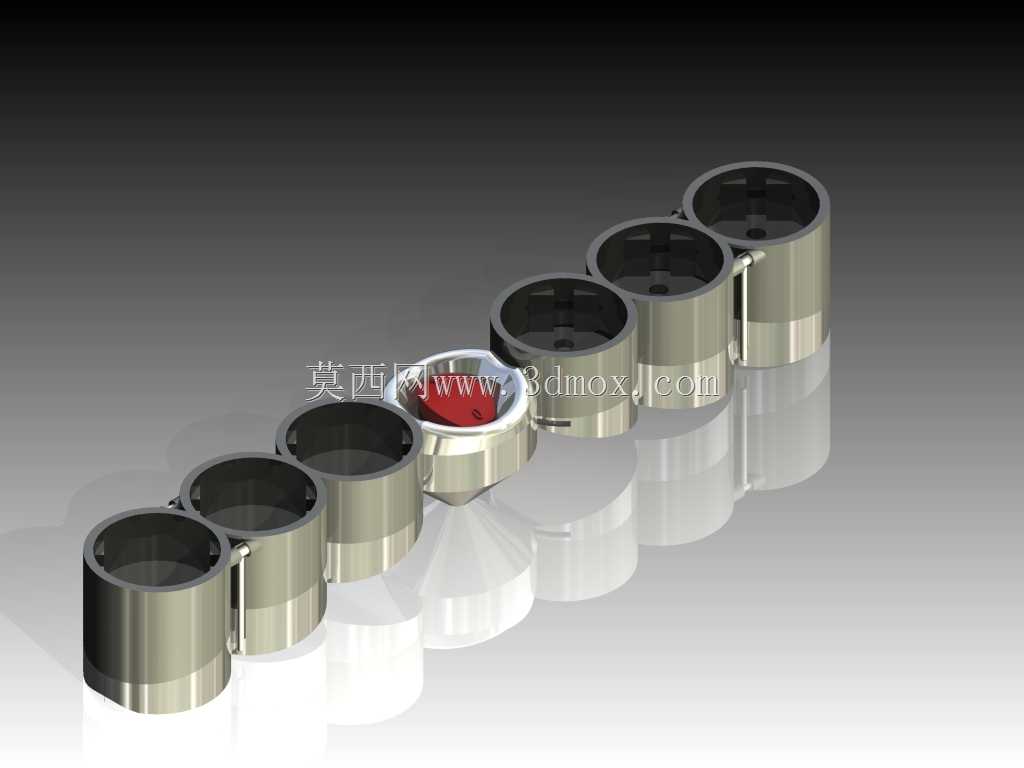

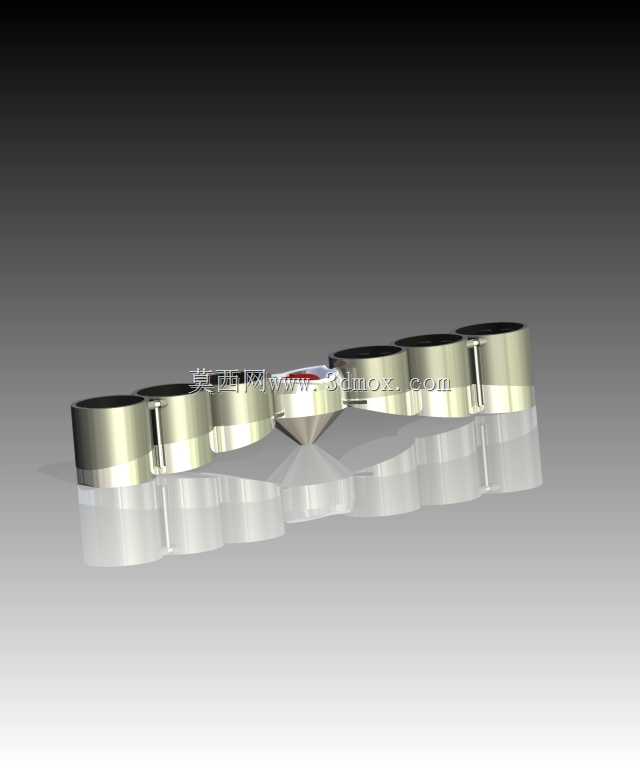

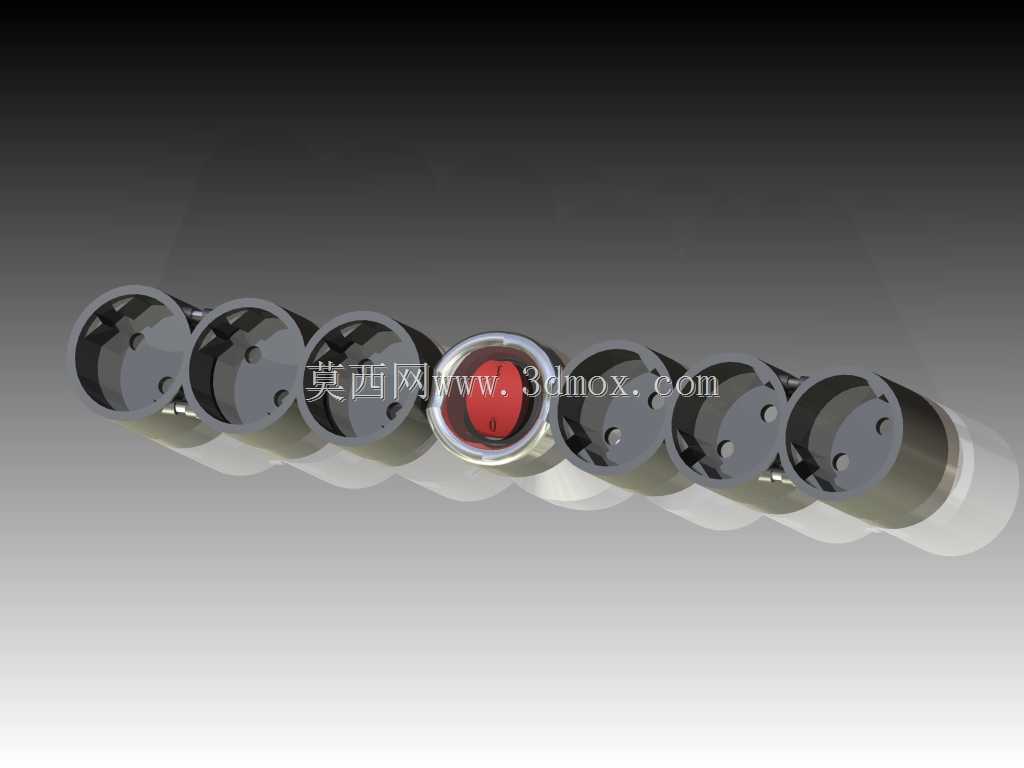

这款多联插座的结构设计，核心围绕紧凑空间下的多设备接电需求展开，在实验室操作台、模块化机柜内部、展会临时布线这类对插座位密度、走线角度有特殊要求的场景中，常规固定式排插往往存在插头互相干涉、走线弯折半径不足、插接操作空间受限的问题，这款结构通过对折铰接与角度倾斜的组合设计，针对性解决了上述实际使用痛点。从结构逻辑来看，整体采用六组圆柱型插接单元串联排布，中间位置设置锥形铰接转轴结构，实现两侧各三组插接单元的对折动作，对折后整体长度可缩减至原长的二分之一左右，适配狭小安装空间的布设需求；同时铰接结构预留了0-45度的倾斜调节余量，插接单元可根据现场走线方向调整倾斜角度，避免电源线过度弯折导致的线芯断裂、绝缘层磨损问题，也能让大体积电源适配器错开排布，不会出现相邻插头占位无法同时使用的情况。安装边界方面，单组插接单元的外径与常规86型暗装插座的插孔间距匹配，展开状态下整体长度控制在常规桌面排插的尺寸区间内，对折后厚度仅比单组插接单元的直径略大，可直接嵌入机柜理线架、操作台侧边的预留槽位内，不需要额外定制安装支架；插接端的接触片采用环形包裹结构，相比常规弹片式接触，接触面积更大，大电流负载下的发热控制表现更好，适配常规工业用电、民用市电的接电负载需求。设计过程中优先考虑了结构的可靠性，铰接位置采用阻尼转轴结构，调整角度后可自行保持固定姿态，不会因为电源线的拉扯出现角度回弹；插接单元的外壳衔接处做了圆角过渡，避免对折过程中夹伤线材或者操作人员手指，底部预留的平面支撑结构，放置在桌面时不会因为单侧插头的重量出现侧翻。实际使用中，两端的插接单元可根据布线方向调整朝向，既可以沿桌面横向排布接电，也可以对折后贴合墙角、设备侧壁的直角结构布设，相比常规固定结构的排插，空间适配性更强，多设备同时插接时的操作便利性也有明显提升。
