带动能启停结构的垂直轴风力发电装置

　　这套垂直轴风能捕获装置的结构方案，主要面向分布式小功率风电部署场景做适配设计，区别于常规水平轴风机需要正对来风方向的运行要求，垂直布置的风轮组件对任意水平方向的来流都可以产生驱动力矩，在风向频繁切换、紊流占比高的城市楼宇顶部、园区开阔空地、牧区零散供电点、近海小型平台这类场景下，不需要额外配置偏航对风机构，就能稳定捕获风能。

　　从实际运行逻辑来看，装置搭载的动能辅助结构核心作用是优化启停阶段的动力响应：风轮从静止状态启动时，初始静摩擦力矩、传动链阻尼会抵消低风速下的风轮推力，常规垂直轴风机往往需要风速达到较高阈值才能克服阻力进入运转状态，这套动能结构可以在风轮初步获得转速后储存旋转动能，在来流风速短暂波动下降时释放惯性能量维持转轴转速，避免风轮频繁停转后反复克服静阻启动；当需要停机维护或者遭遇极端强风需要制动时，储存的旋转动能可以配合制动组件平缓卸荷，不会出现硬制动带来的传动链冲击，让启停过程更平顺，运转区间内的转速波动更小，发电输出的稳定性也随之提升。

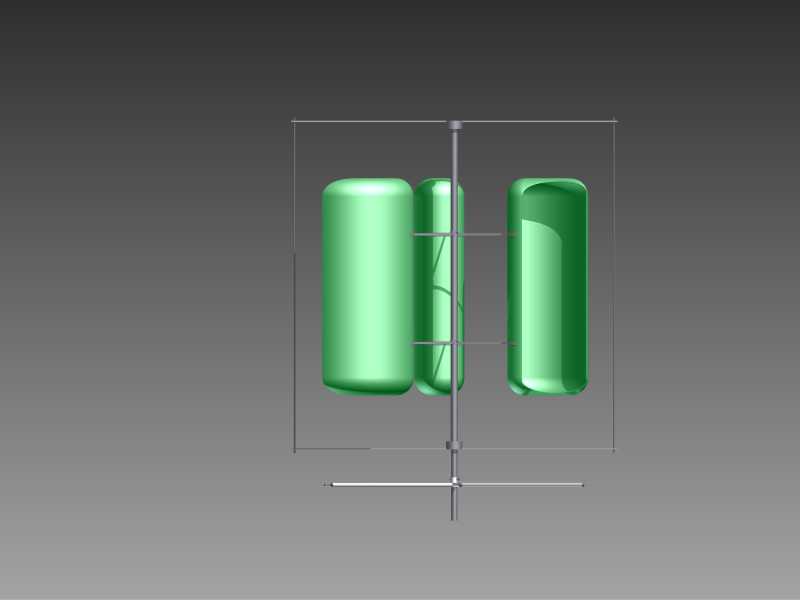

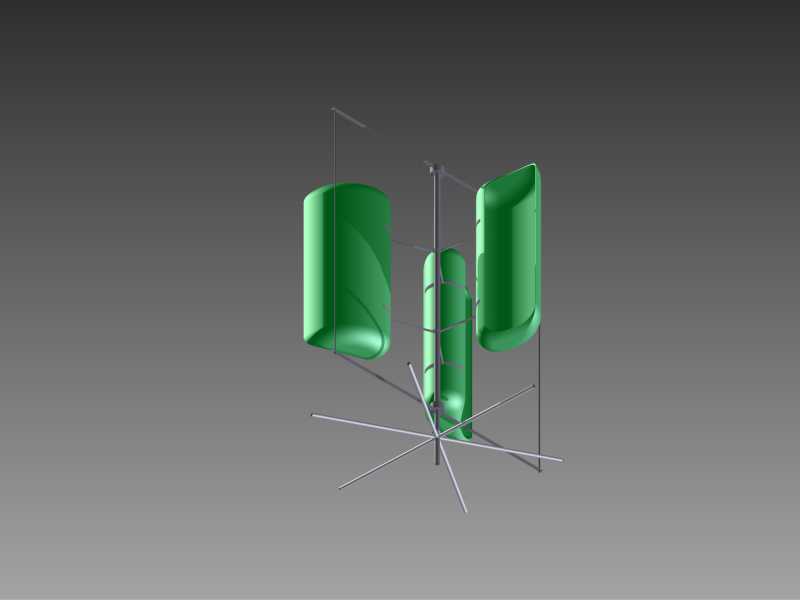

　　结构布局上，三组曲面风叶沿中心转轴周向均布，风叶采用大弧度曲面翼型设计，曲面的迎风面可以最大化承接来流推力，背风面的流线造型可以降低风阻，风叶通过多层横向支撑臂和中心主轴连接，底部采用交叉斜拉撑杆构成落地支撑框架，整个支撑体系不需要搭建高耸的塔筒，底部框架直接和基础预埋件固定即可，安装作业的高空工作量远小于同功率水平轴风机。

　　设计过程中首先要划定安装边界：整套装置的外轮廓占用空间为风叶旋转扫掠形成的柱形区域，落地支撑的交叉撑杆向外延伸的范围就是基础施工的边界，安装时需要保证扫掠区域内无突出障碍物，周边遮挡物的高度不能超过风叶底部高程，避免来流被遮挡形成紊流干扰风轮运转。风叶和中心主轴的连接位置做了加强固定，支撑臂和主轴的交接处预留了检修拆装的操作空间，后期更换风叶或者维护主轴轴承时，不需要整体拆解底部支撑框架。

　　和常规垂直轴风机相比，这套方案的动能集成设计没有额外增加复杂的电控离合部件，依靠旋转体自身的惯量匹配实现启停辅助，结构零部件数量少，后期运维的故障点更少。风叶的曲面造型在建模时需要保证翼型截面沿高度方向的一致性，周向安装的角度偏差需要控制在很小的范围内，避免三个风叶的气动力不对称带来额外的振动载荷。底部交叉支撑的杆件角度经过受力校核，既可以承受风轮运转带来的扭转载荷，也可以抵御侧向强风的倾覆力矩，基础固定点的载荷参数可以直接从三维模型的质量属性、受力仿真结果中提取，给现场施工的基础设计提供直接依据。

　　在供电适配层面，这套装置可以搭配小型储能电池组成离网供电系统，为偏远区域的监测设备、照明负载提供独立电力，也可以并网接入园区微电网，补充清洁能源占比。垂直轴的布置形式让发电组件、传动部件都可以安置在靠近地面的位置，日常巡检、故障维修都不需要高空作业，大幅降低了后期运维的难度和成本，非常适合分散式、小容量的风能利用项目落地使用。
