发动机支撑引擎连接结构件

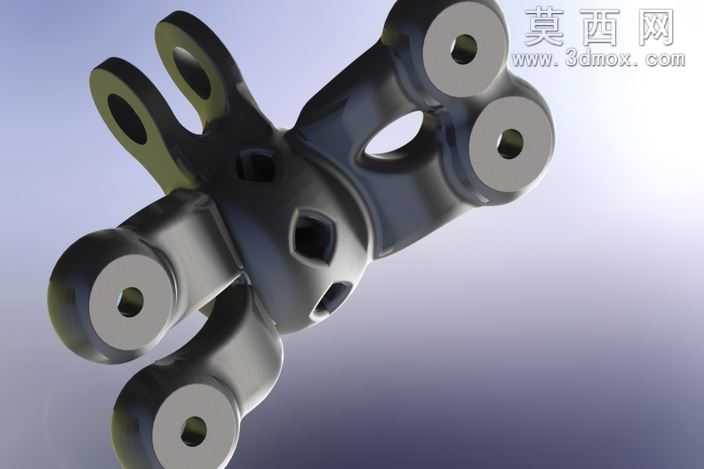

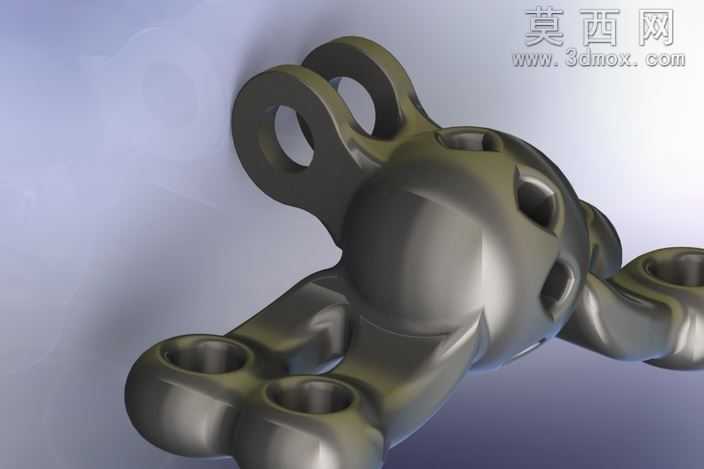

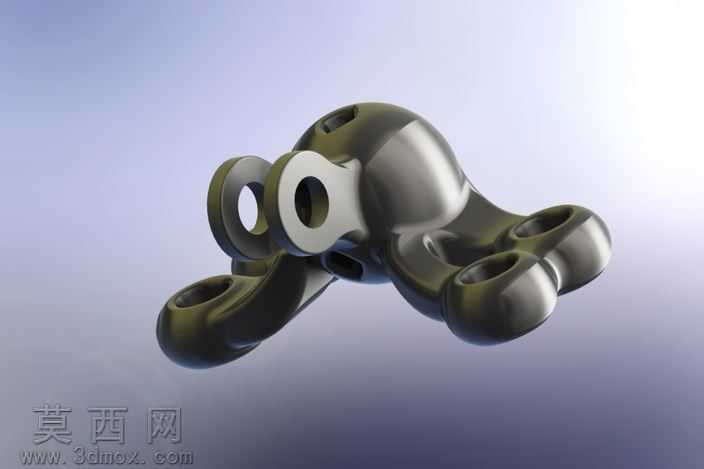

本作品为发动机配套的支撑引擎连接结构件，采用三维参数化建模方式完成全流程设计，建模过程中优先保障结构的力学合理性与装配适配性，以实体建模为核心逻辑，先通过基准面定位确定各安装孔位的空间坐标，再通过多截面实体、布尔运算、圆角过渡等操作完成主体轮廓构建，全程严格控制特征树的逻辑层级，确保各结构参数可编辑、可调整，方便后续根据不同机型的安装需求做尺寸适配。渲染阶段采用金属材质模拟实际铸钢零件的质感，对金属表面做了细微的磨砂纹理处理，还原工业铸件的真实表面状态，同时添加了柔和的环境反射效果，让零件的曲面过渡、棱边倒角细节都能清晰呈现，避免过度反光掩盖结构特征。结构设计上，该支撑件采用多分支一体化构型，主体设置大尺寸同轴通孔用于主定位连接，三个分支端部分别设计带沉台的安装孔位，可同时实现与发动机本体、周边附属构件的多点位稳定连接，各分支与主体的衔接处均做了大圆弧过渡处理，有效分散工作状态下的承载应力，避免应力集中导致的结构断裂风险，孔位周边的加厚凸台设计，进一步提升了安装位置的结构强度，保障长期振动工况下的连接可靠性。设计思路围绕发动机支撑场景的实际需求展开，充分考虑动力装置工作时的持续振动、多向受力特点，在保证整体结构强度、承载能力的前提下，对非受力区域做了合理的轻量化挖除处理，在不降低零件刚性的基础上控制整体重量，兼顾结构性能与轻量化需求，整体构型完全适配发动机舱内的狭小安装空间，各安装面的角度、孔位间距均经过反复校验，可直接用于装配验证、结构力学仿真分析等场景，也可作为同类支撑构件设计的参考原型。
