车用多安装位异形连接固定支架结构

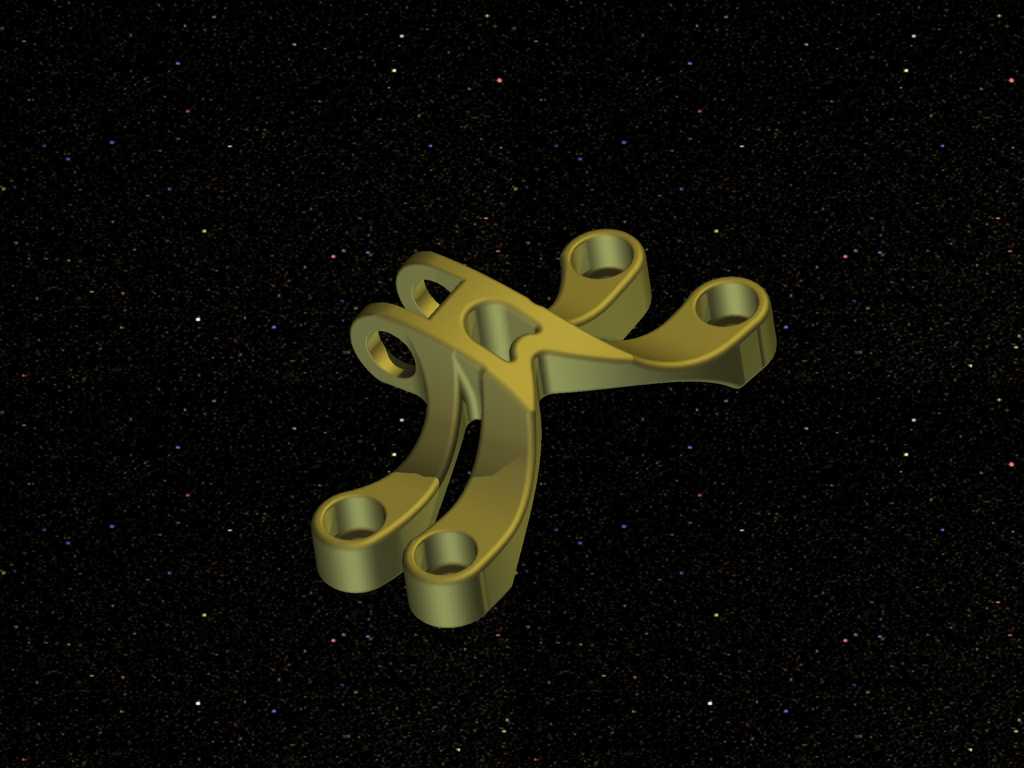

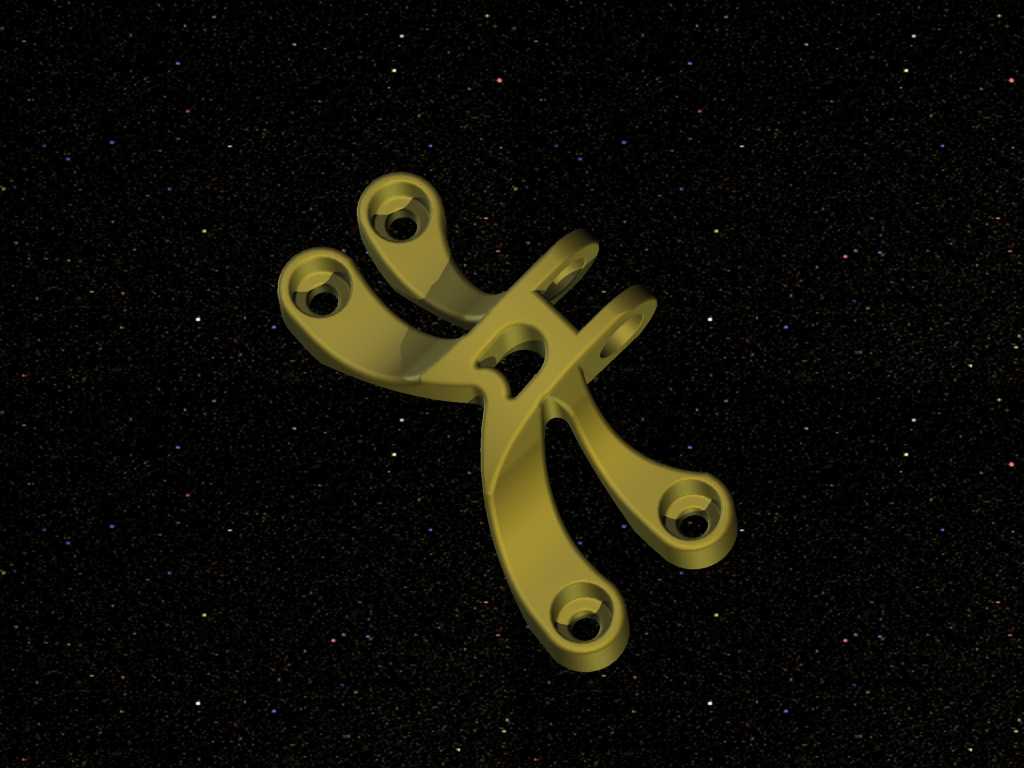

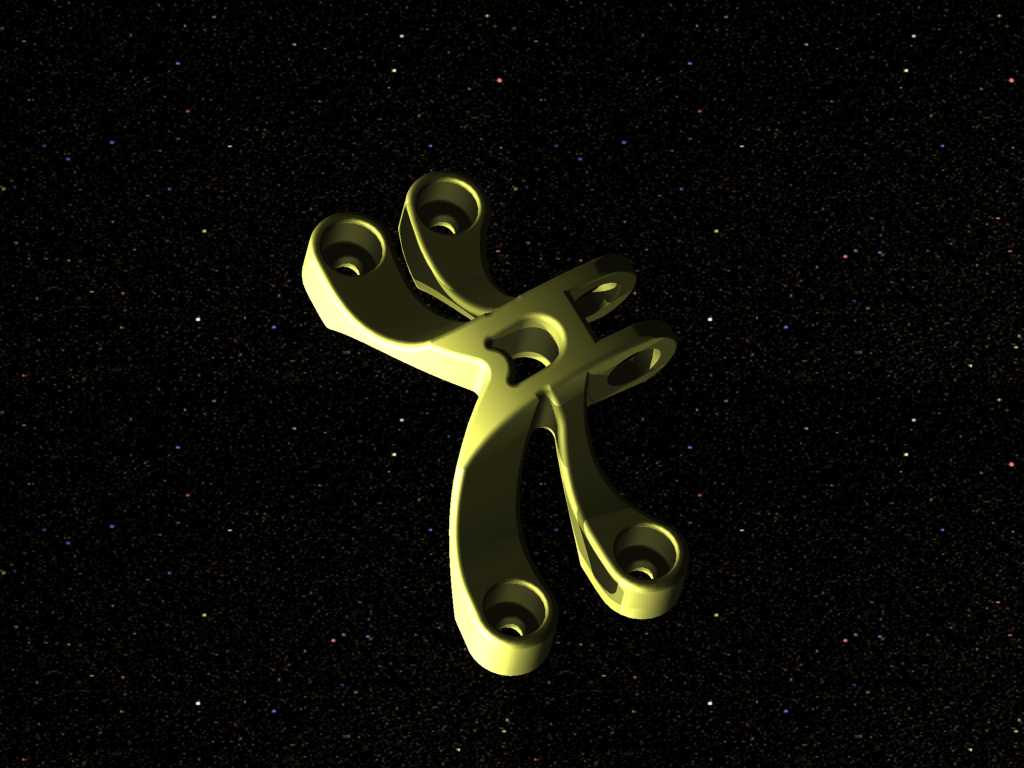

　　在商用车与乘用车辆的底盘、机舱附属构件装配场景中，这类多安装位异形支架承担着跨点位构件连接、载荷分散传递的核心作用，区别于常规的平直冲压支架，该结构采用一体化成型的异形分叉构型，能够适配狭小舱体内非共面的多个安装点位，避免额外增加转接构件带来的装配累积误差。从实际装配逻辑来看，这类支架的六个带沉孔的安装端分别对应不同方向的固定点位，每个安装孔的沉台深度都经过匹配对应螺栓的头部高度设计，装配后螺栓端面不会突出支架表面，避免与周边管线、运动构件发生干涉。设计阶段首先需要完成安装边界的点位测绘，确认各个待连接构件的固定孔坐标、安装面法向角度，再通过桥接的主体结构将分散的安装位整合为单一整体构件，主体的弧形过渡段并非单纯的造型设计，

　　而是通过变截面的曲率设置，在降低整体重量的同时保证各个受力方向的结构刚度，避免车辆运行过程中振动引发的支架共振断裂。从安装尺寸边界来看，支架整体的外轮廓跨度适配常规乘用车机舱内附属构件的安装间距，各个安装臂的长度根据对应点位的距离差做差异化设计，相邻安装臂之间的镂空区域既可以为穿过的管线预留走线路径，也能减少支架自身的材料用量，同时在车辆发生小幅形变时提供一定的形变余量，避免刚性连接带来的应力集中断裂问题。实际使用过程中，这类支架需要承受车辆行驶过程中来自不同方向的振动载荷，因此各个安装孔与主体连接的位置都做了加厚的圆角过渡，消除直角结构带来的应力集中点，经过载荷仿真验证，在常规的颠簸路面振动工况下，

　　过渡位置的应力值远低于材料的屈服强度，能够满足全生命周期的使用要求。不同于焊接拼接的多件组合支架，一体化构型的支架不存在焊接变形带来的安装孔位偏差，装配时不需要额外的工装校正孔位，能够有效提升产线的装配效率，同时也避免了焊接位置在长期振动下出现开焊失效的风险。支架的各个安装端面都做了平面度公差控制，装配后能够与被连接件的安装面完全贴合，不会出现局部间隙导致的螺栓预紧力不均问题，每个安装孔的孔径公差按照通用的螺栓装配间隙设计，既能够保证螺栓顺利穿过，也不会因为间隙过大导致装配后构件出现窜动。在整车的装配序列中，这类支架属于先行装配的基础构件，安装完成后再将对应的附属构件固定在支架的对应安装位上，

　　因此支架自身的形位公差直接影响后续多个附属构件的装配精度，设计过程中对各个安装孔之间的位置度、安装面的角度公差都做了严格的约束，保证批量生产时的装配一致性。从结构优化的角度来看，主体部分的壁厚采用等强度设计，受力较大的主连接段壁厚稍大，延伸出去的安装臂根据受力大小逐步调整壁厚，在保证结构强度的前提下尽可能降低构件自重，符合车辆轻量化的设计趋势。支架表面的钝化处理层能够适应机舱内的高温、油污环境，长期使用不会出现锈蚀导致的强度下降问题，各个边角位置都做了倒钝处理，装配过程中不会划伤操作人员的手套或者周边的管线绝缘层。在售后维修场景中，一体化的支架拆卸更换也更加便捷，只需要拆除六个安装点的固定螺栓即可完成整体更换，不需要拆解多个拼接构件，能够有效降低维修的工时成本。针对不同车型的安装点位差异，这类支架的构型可以通过调整各个安装臂的长度、角度快速衍生出适配不同车型的变体，核心的等强度过渡、多点位整合的设计逻辑可以通用，大幅缩短同类型构件的开发周期。
