带红色标签的透明PET碳酸饮料瓶结构

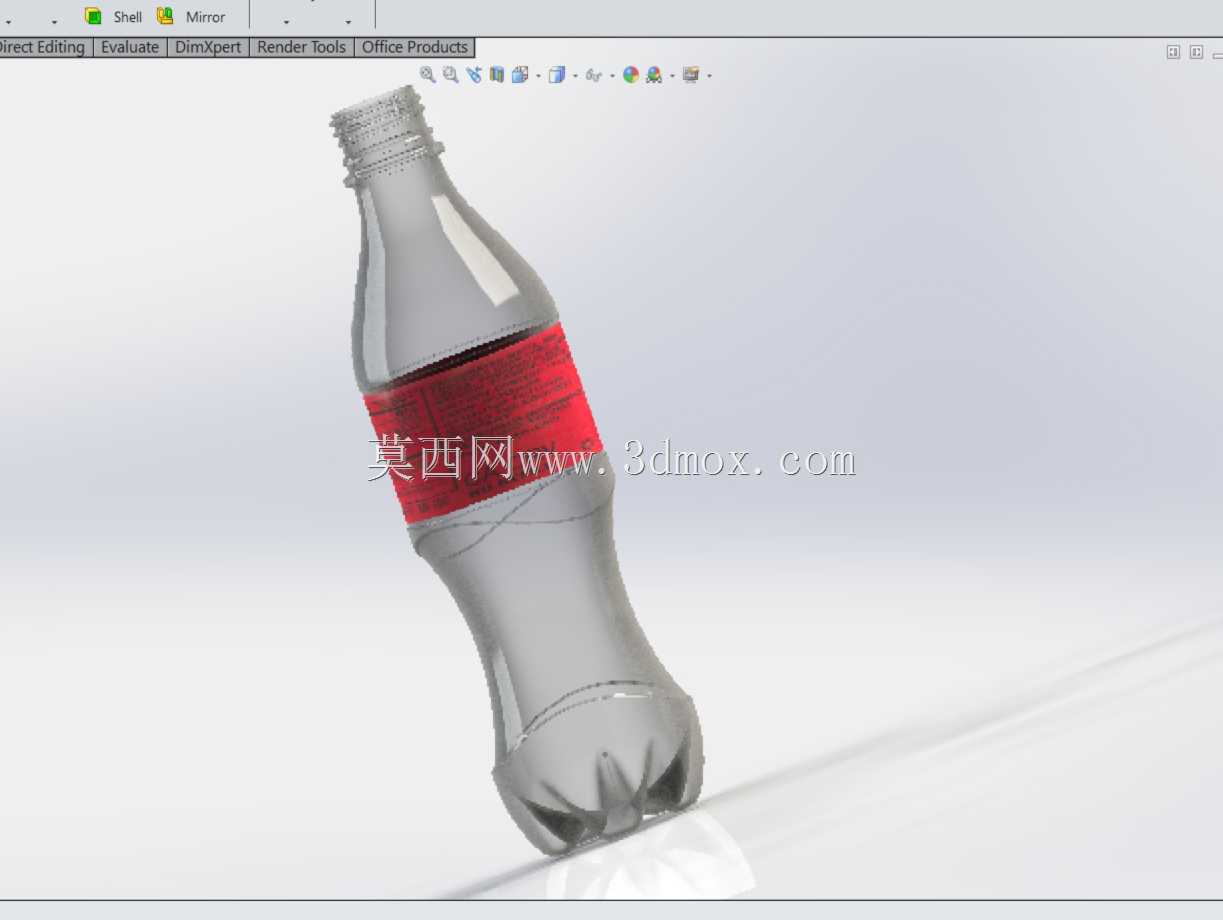

日常快消品生产线的包装环节里，这类带红色标识区的透明PET瓶是碳酸饮料灌装工位的核心适配载体，建模时首先要匹配高速灌装机的卡瓶工位公差，瓶身中部的内凹曲线并非单纯为了视觉效果，一方面是给灌装后的套标工序预留定位基准，让热缩标签能精准卡在预设的环形区域内，避免贴标偏移，另一方面这个曲面结构能提升瓶身握持时的摩擦力，终端消费者单手握持时不会因为瓶身凝露打滑。瓶底的五瓣式花瓣凹陷结构是建模时的重点，这个结构首先要满足碳酸饮料充入二氧化碳后的内部承压需求，均匀分散瓶底的内应力，避免灌装后、仓储堆码过程中出现瓶底鼓胀甚至爆裂的问题，同时花瓣结构的凸起高度要匹配输送线的链板卡槽，保证瓶子在输送线上运行时不会出现倒瓶、卡滞，适配每分钟数百瓶的高速输送节奏。瓶口的螺纹段采用标准的PCO1881瓶口规格，建模时严格控制螺纹的牙型角、螺距以及瓶口端面的平面度，要和市面通用的碳酸饮料瓶盖完全适配，保证旋盖后的密封性能，避免运输过程中出现漏液、漏气导致的饮料失气问题。瓶肩位置的平滑过渡曲面做了壁厚渐变处理，吹塑成型时这个区域的料流能均匀分布，不会出现局部壁厚过薄导致的强度不足，也不会因为局部壁厚过厚增加原料成本。建模过程中还原了瓶身的透明材质质感以及红色标签区域的位置，结构上完全匹配吹塑模具的开模方向，没有倒扣结构，不需要额外的抽芯机构就能完成吹塑脱模，适配常规的注拉吹成型工艺。整体外形尺寸符合快消行业的常规500ml饮料瓶规格，能直接适配现有灌装线的所有工位，不需要对现有设备做额外改造，可直接用于包装结构验证、生产线工位模拟、吹塑模具设计参考等场景，也能用于快消品的陈列展示、虚拟场景的道具搭建。
