管道安装维修用可调式管钳结构

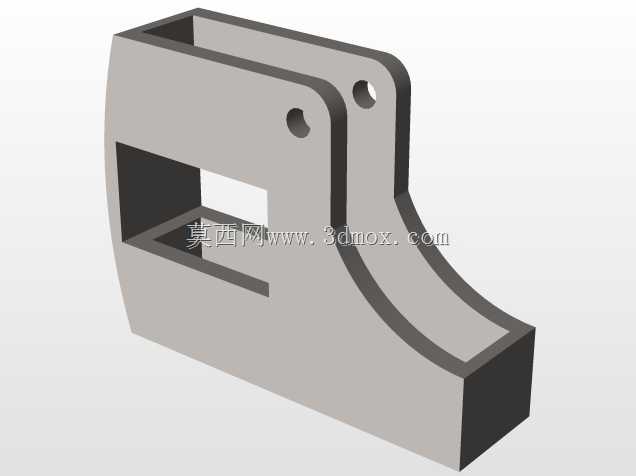

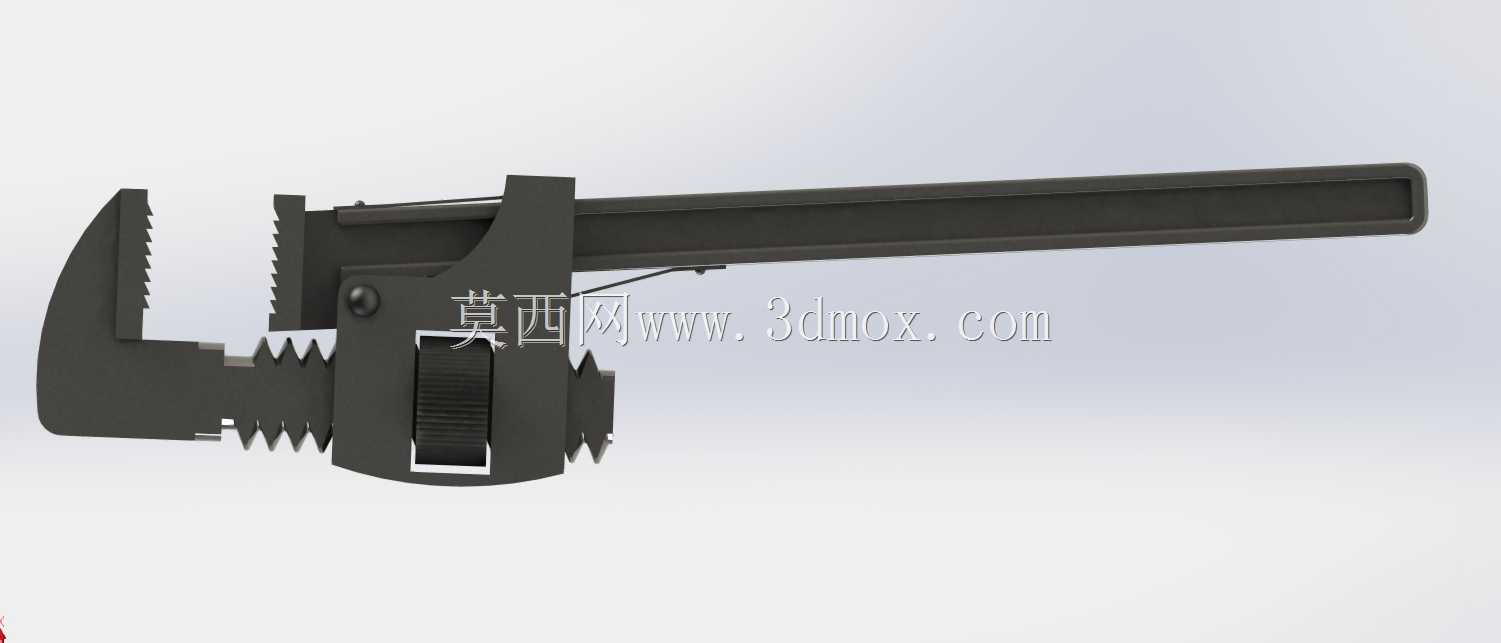

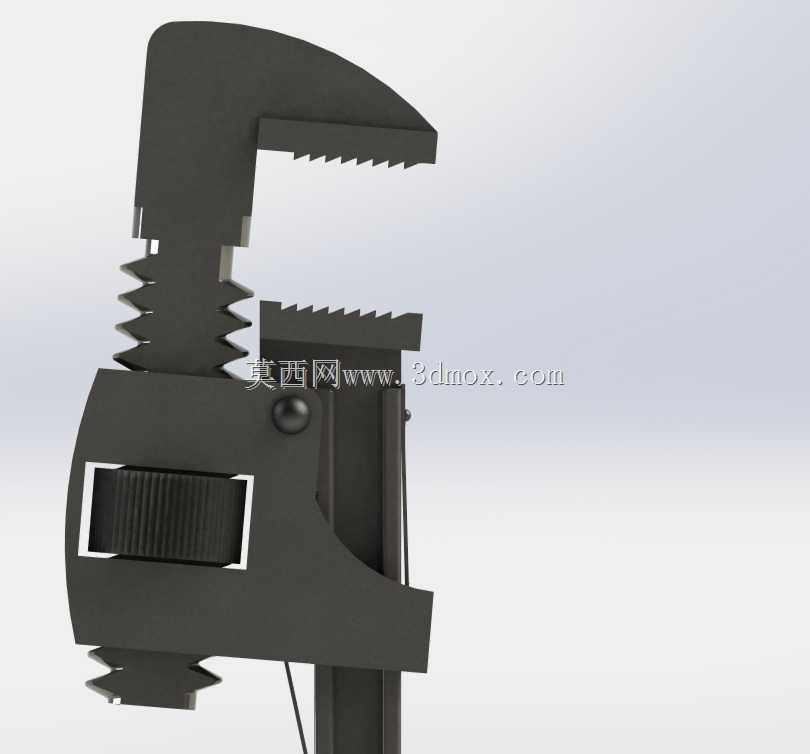

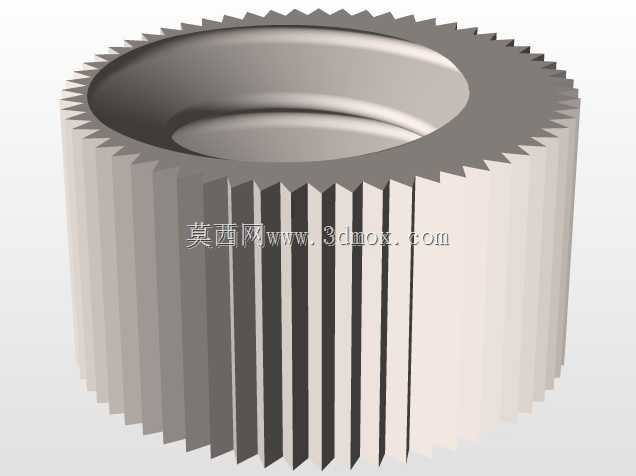

在民用给排水施工、工业管道运维、燃气管道布设、消防管路检修等场景中，管钳是管路作业人员随身携带的核心手动夹持工具，其核心作用是通过咬合结构卡紧圆柱形金属或非金属管件，提供足够的扭转力矩，完成管件的螺纹对接、拆卸、紧固调整等作业，适配不同管径的圆管类工件，弥补普通活动扳手无法可靠夹持圆柱面的缺陷。这款管钳的整体结构采用长柄杠杆式设计，握持段长度经过力矩匹配设计，作业时操作人员握持手柄末端，可通过较小的手部握持力输出足够的夹持扭转力矩，降低长时间作业的手部疲劳，同时手柄的截面采用带防滑棱的矩形结构，避免沾附油污、水渍时出现打滑脱手的情况。钳头部分采用可调式齿板结构，活动钳身可沿固定钳身的导轨槽滑动调整开口量，调节范围覆盖日常管路作业常见的管径区间，无需频繁更换工具即可适配不同规格的管件；钳口的咬合齿采用斜向交错的齿形设计，齿尖朝向手柄施力方向倾斜，当施加扭转力矩时，咬合力会随力矩增大同步提升，避免管件表面打滑，同时齿部的硬度经过匹配设计，既能保证咬合时不崩齿，也不会过度损伤管件表层的镀锌层或防腐层。设计过程中，活动钳身与固定钳身的配合间隙经过反复校核，既保证调节开口时滑动顺畅无卡滞，也避免间隙过大导致夹持时钳头晃动，影响作业精度；调节螺母采用滚花防滑结构，操作人员佩戴劳保手套时也可单手完成开口大小的快速调整，无需额外辅助工具。钳身的连接销轴采用过盈配合装配，保证长期承受交变扭转力矩时不会出现松脱、旷量，整体结构没有多余的冗余设计，所有部件均服务于夹持施力的核心功能，外形尺寸适配常规工具袋的收纳空间，安装边界上没有突出的尖锐结构，避免在狭窄的管井、管沟作业空间内剐蹭周边管线或操作人员。钳头的开口调节行程经过合理规划，最小开口可适配小口径的仪表管路，最大开口可覆盖常规民用供水、供气主管道的管径，兼顾了不同作业场景的通用性，齿板的磨损后可单独更换，降低工具的长期使用成本，整体结构的受力路径经过优化，所有受力部件的截面尺寸均按照最大施力力矩下的强度要求设计，避免过载使用时出现钳身断裂、变形的问题。
