可口可乐易拉罐饮品包装容器三维造型

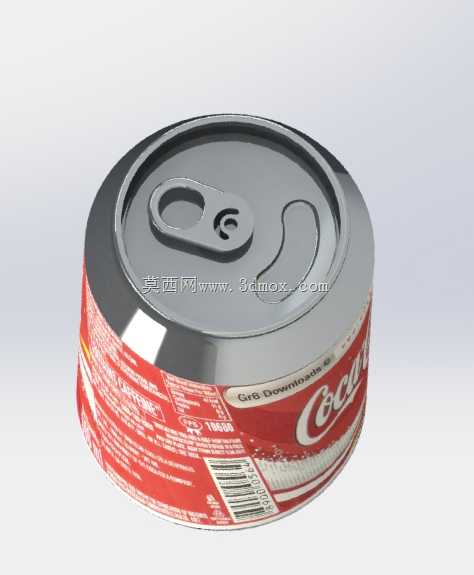

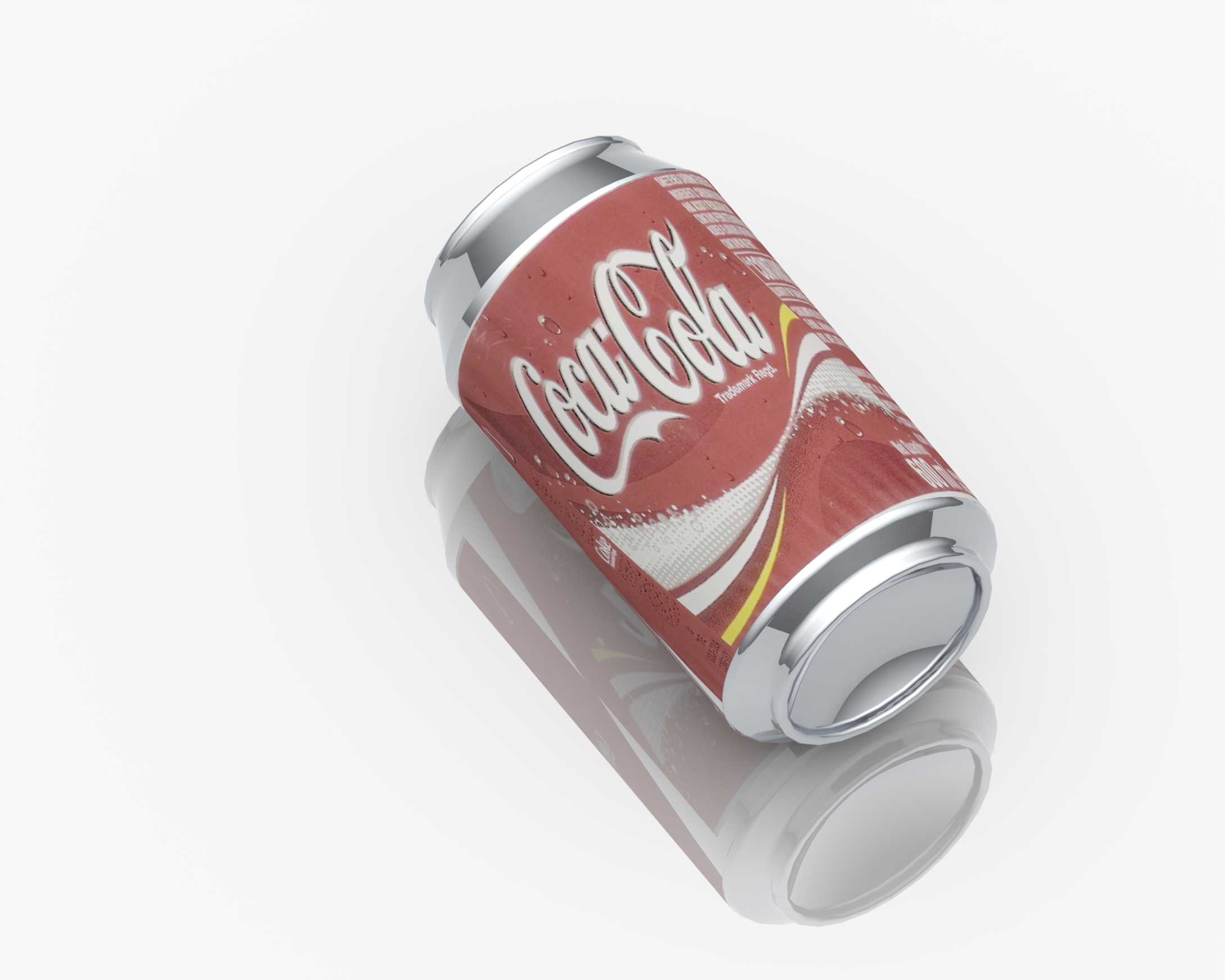

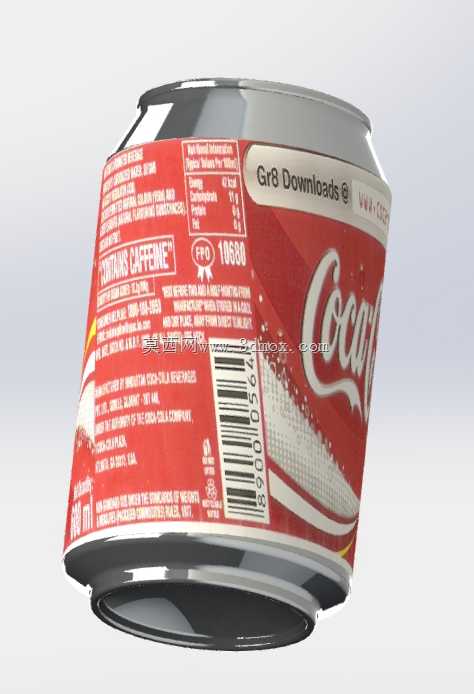

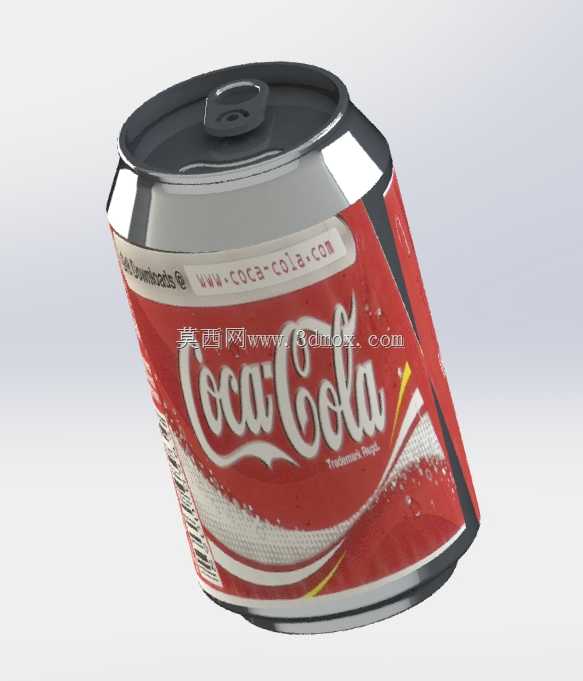

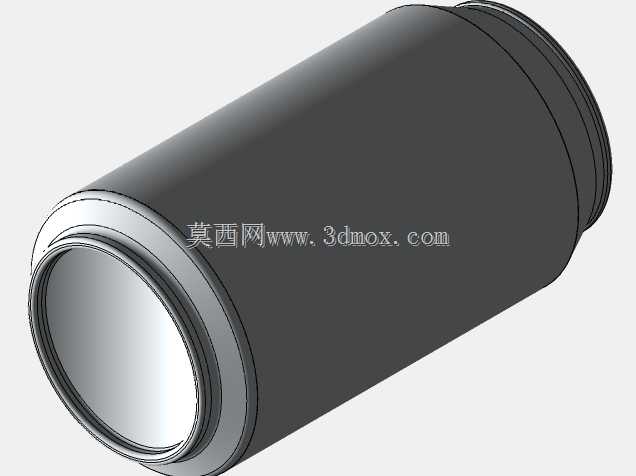

日常快消品生产线的包装工位调试、商超陈列道具开发、快消品牌视觉物料制作场景中，常需要用到等比例还原的易拉罐三维模型，用来做产线夹持机构的干涉验证、陈列架的卡位尺寸匹配、宣传渲染场景的素材搭建，这类模型的还原精度会直接影响后续工装设计、道具制作的实际落地效果。做这个罐体造型的时候，最先要敲定的是实际量产罐的外形尺寸边界，常规330ml铝制易拉罐的总高控制在115mm左右，罐身最大直径66mm，上下收口的缩颈段直径52mm，顶部卷边的配合尺寸要匹配标准易拉罐盖的扣合公差，这些尺寸参数不能随意设定，否则后续做产线输送、夹持的仿真时会出现卡位偏差，无法适配实际生产线上的星轮、导板等工装的安装边界。建模时先从回转体基础特征入手，先绘制过罐体中心轴的半剖面草图，把罐身的圆弧过渡、上下缩颈的锥度、底部内凹的承压结构都在草图里做全约束，这里要注意罐底的内凹球面弧度，这部分是铝罐承压的核心结构，弧度偏差会导致仿真时罐体承压能力计算失准，回转凸台生成基础实体后，再处理顶部的卷边结构，卷边是多层铝箔弯折扣合的结构，建模时不需要还原实际的多层叠压结构，只需要把外轮廓的圆角、尺寸做精准还原，满足外观和干涉检查的需求即可。罐身的印刷区域要单独做曲面分割，把品牌标识的印刷面和罐身金属基材面拆分，方便后续赋予不同的材质属性，金属基材部分要设置对应的金属粗糙度参数，印刷面要设置哑光覆膜的材质属性，还原真实罐体的视觉质感。这类罐体模型在实际工程应用中，除了外观展示用途，更多是用来做包装生产线的输送仿真，验证输送过程中罐体和侧导轨、分瓶螺杆、夹持机械手的间隙是否合理，会不会出现卡罐、倒罐的问题，也可以用来做自动售货机的货道尺寸匹配，验证货道宽度、出货拨叉的行程是否适配罐体尺寸，避免实际生产装配后出现尺寸不匹配的问题。建模过程中要注意罐体的壁厚设置，常规铝制易拉罐的壁厚在0.12mm左右，做有限元承压分析的时候要把壁厚参数赋值准确，才能模拟出罐体堆叠、运输过程中的形变情况，给外包装箱的堆码强度设计提供参考依据。
