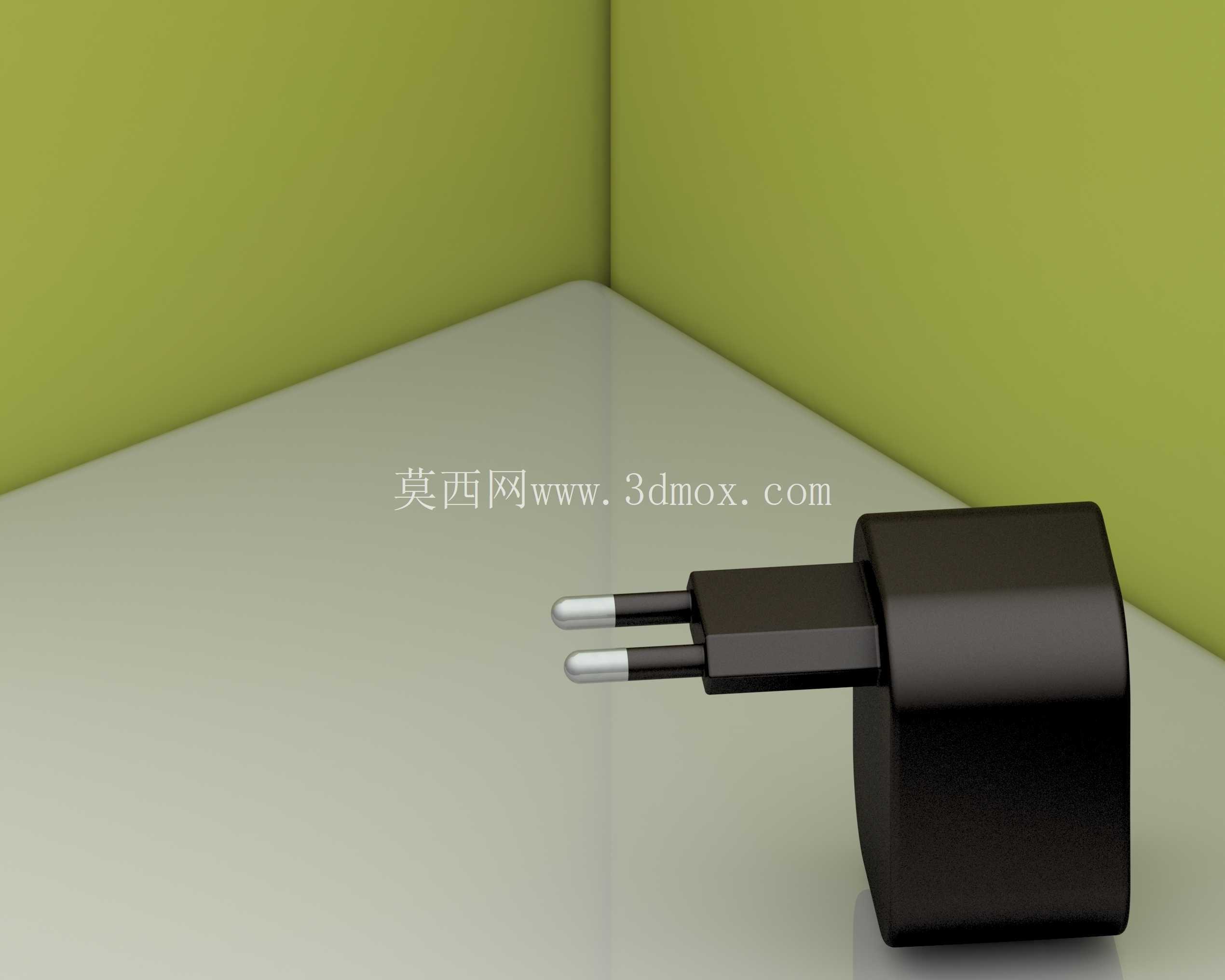

欧规插脚式便携手机充电头结构设计

　　这款欧规插脚式手机充电头的结构设计，核心围绕日常便携充电场景的实际使用需求展开，在结构排布上充分考虑了墙插使用的空间占用问题，插脚采用固定内嵌式双圆柱欧规规格，插脚中心距、伸出长度均符合欧盟家用电源插座的通用安装尺寸要求，插脚根部做了限位凸台结构，插入墙插时可避免壳体与插座面板直接硬接触，长期插拔也不会出现壳体磨损、插脚松动的问题。壳体采用上下盖卡扣配合的装配方式，接缝处做了错位止口设计，既可以省去额外螺丝固定的装配工序，也能避免日常使用中缝隙进灰、轻微泼溅液体渗入内部电路的风险，壳体边角全部做了R3以上的圆角过渡，没有尖锐棱角，日常揣在口袋、背包里携带时不会刮蹭其他随身物品。

　　内部腔体的结构预留充分考虑了常见AC-DC降压电路、整流元件、USB输出母座的排布空间，高压区与低压输出区之间预留了隔离筋位，符合安规设计的爬电距离要求，输出端的USB接口开孔位置做了定位凸台，装配时母座可以直接卡入凸台定位，不需要额外调整位置就能保证接口与壳体开孔的同轴度，用户插拔充电线时不会出现接口偏位、卡滞的问题。整体外形尺寸控制在常规便携充电头的合理区间，插入墙面插座后不会遮挡相邻的其他插座插孔，在多排插、墙插的密集使用场景下，不会挤占其他用电设备的插接空间。壳体表面采用细磨砂质感的面壳处理，建模时做了均匀的咬花纹理，既可以避免日常使用留下指纹划痕，也能提升手持插拔时的摩擦力，不会因为手滑出现插拔施力不当的情况。

　　插脚与内部电路板的连接位预留了焊盘定位槽，装配时插脚可以直接卡入槽位后焊接，能有效避免焊接过程中插脚偏斜，导致成品无法正常插入插座的问题。输出端的接口周边做了0.5mm的凸起围边，当充电线插头插入后，围边可以包裹住插头根部，减少长期插拔带来的接口侧向受力，提升接口的使用寿命。
