内螺纹连接90度肘形弯管结构设计

在民用给排水、工业流体输送、气动控制回路、小型液压管路的布设场景中，经常会遇到管路需要做90度转向的需求，这类内螺纹肘形弯管就是适配该场景的核心连接件，相比焊接式弯头，它不需要现场做焊接作业，也不需要配套专用焊接设备，仅靠管螺纹配合生料带或者密封胶就能完成密封连接，后期管路维护拆解也十分方便，在中小通径的低压管路系统中应用占比极高。

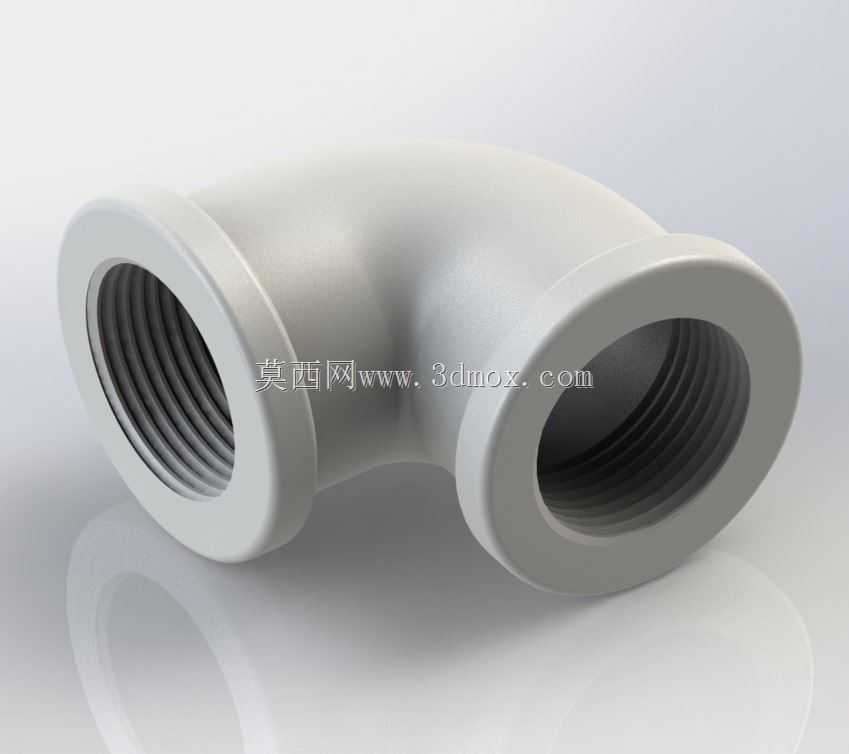

从结构设计逻辑来看，这款弯管采用等通径90度圆弧过渡结构，两端的内螺纹为标准管螺纹，螺纹牙型角度和螺距完全匹配同规格的外螺纹管路接头，安装时不需要额外做变径处理。弯管的转弯段采用大曲率圆弧流道设计，相比直角转弯的结构，能大幅降低流体在转向位置的局部阻力损失，减少流体流经弯头时的湍流和压力损耗，不管是输送液态水、压缩空气还是低粘度的液压油，都能有效降低管路运行时的振动和噪音，同时也能减少流体中杂质在转弯位置的沉积，降低管路堵塞的概率。

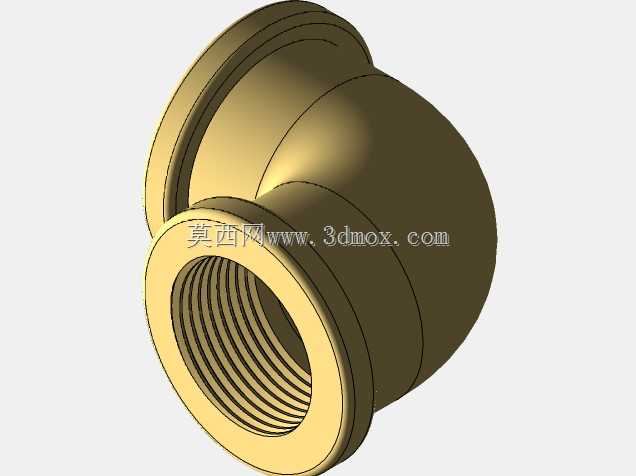

两端的接口位置做了加厚的凸缘结构，一方面是在拧紧管路的时候，扳手可以直接作用在凸缘位置，避免薄壁管体被扳手夹变形，另一方面加厚的结构也能提升螺纹连接位置的结构强度，在管路存在一定安装应力或者轻微震动的工况下，不容易出现螺纹开裂、接口渗漏的问题。弯管的外表面做了光滑过渡处理，没有尖锐的棱角和凸起，安装时不容易划伤操作人员，也不容易积留灰尘和污渍，在对卫生条件有一定要求的食品加工、医药生产的低压输送管路中也能适配使用。

从安装边界来看，这款弯管两个接口的端面处于相互垂直的平面，两个接口的中心轴线交点到每个接口端面的距离相等，安装时可以直接根据管路的走向确定安装位置，不需要额外计算偏移量，两端的内螺纹深度符合通用管螺纹的安装标准，配套同通径的镀锌钢管、不锈钢管、PPR外丝接头都能保证足够的啮合长度，不会出现螺纹啮合不足导致的脱开、渗漏问题。弯管的整体壁厚均匀，铸造或者锻压成型后内部流道没有多余的飞边和凸起，流体经过时不会产生额外的流阻，在常规0-1.6MPa的低压管路工况下，完全可以满足长期使用的强度和密封要求。

在实际选型使用时，只需要确认两端连接管路的通径和螺纹规格匹配，就可以直接替换同规格的其他类型90度弯头，不需要对现有管路做额外改造，不管是家用给排水管路的维修改造，还是自动化设备的气动回路布设，或是小型工业设备的冷却管路连接，这款弯管都能提供稳定可靠的管路转向连接效果。
