折叠式带座助行拐杖结构设计

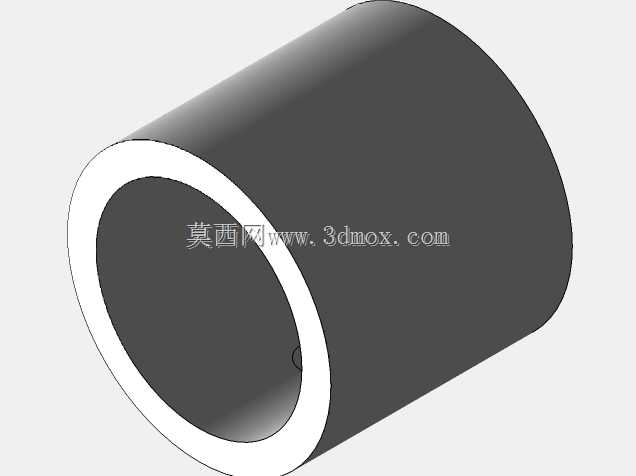

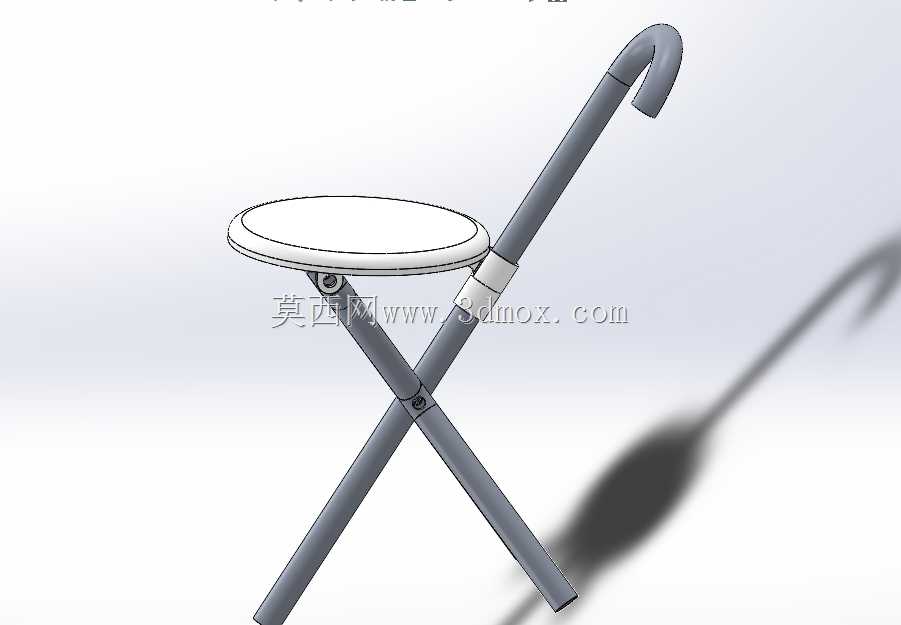

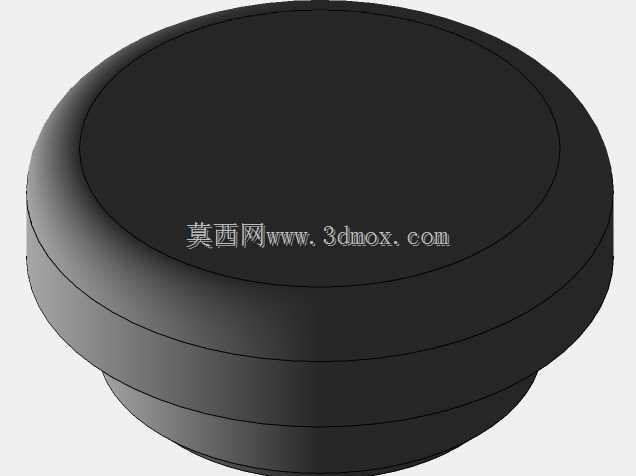

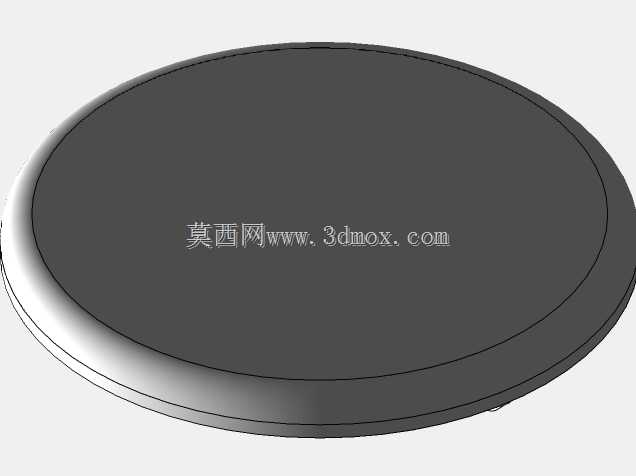

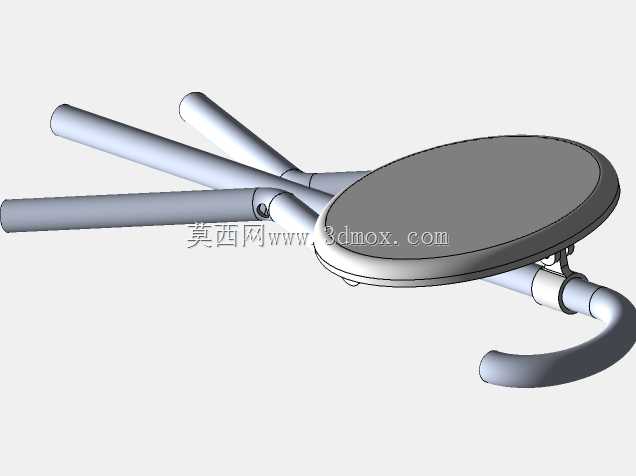

这款带座拐杖的设计核心是兼顾行走支撑与临时休憩的双重需求，主要面向长距离步行需要中途休息的老年群体、户外徒步爱好者以及长时间外勤需要临时歇脚的从业者，在社区出行、景区游览、排队等候等场景下都能发挥实用价值。产品整体采用交叉折叠的X型支撑结构，杖身与凳腿共用主体杆件，在行走状态下可收拢为单根拐杖形态，握持端采用符合人体工学的弯柄设计，贴合手掌受力曲线，长时间握持不易产生压痕，杖身的防滑套环可在收拢状态下锁定杆件位置，避免行走过程中杆件意外展开影响使用安全。展开作为座椅使用时，交叉杆件通过中部的铰接转轴实现角度锁定，凳面采用圆形薄型结构，边缘做圆弧过渡处理，避免剐蹭衣物或磕碰肢体，凳面下方的铰接座与杆件连接位置设置有防松垫片，反复折叠展开也不会出现连接松动的问题。设计过程中需要重点把控杆件的受力边界，单根杆件的壁厚需要满足100kg静载荷下的挠度要求，铰接位置的销轴直径需匹配杆件的抗剪强度，避免坐靠时出现结构变形。整体收拢后的直径不超过50mm，长度控制在900mm左右，可轻松放入常规背包侧袋或倚靠在墙面不占过多空间，展开后凳面距离地面的高度设置为450mm，符合普通成年人坐姿时的腿部自然弯曲角度，凳面直径控制在220mm，足够支撑臀部受力同时不会额外增加整体重量。杖底与凳脚位置都配置有防滑橡胶垫，在瓷砖、沥青、石板等不同路面都能提供足够的摩擦力，湿滑路面使用也不易打滑，杆件表面采用哑光喷塑处理，既提升了握持的摩擦力，也能避免日常使用中的磕碰掉漆问题。结构设计上没有多余的零散配件，所有铰接位置都做了防脱处理，日常使用无需额外组装，单手即可完成收拢与展开的操作，对于手部力量较弱的老年用户也十分友好。
