带凹凸纹理的花边金属凹腔练习件

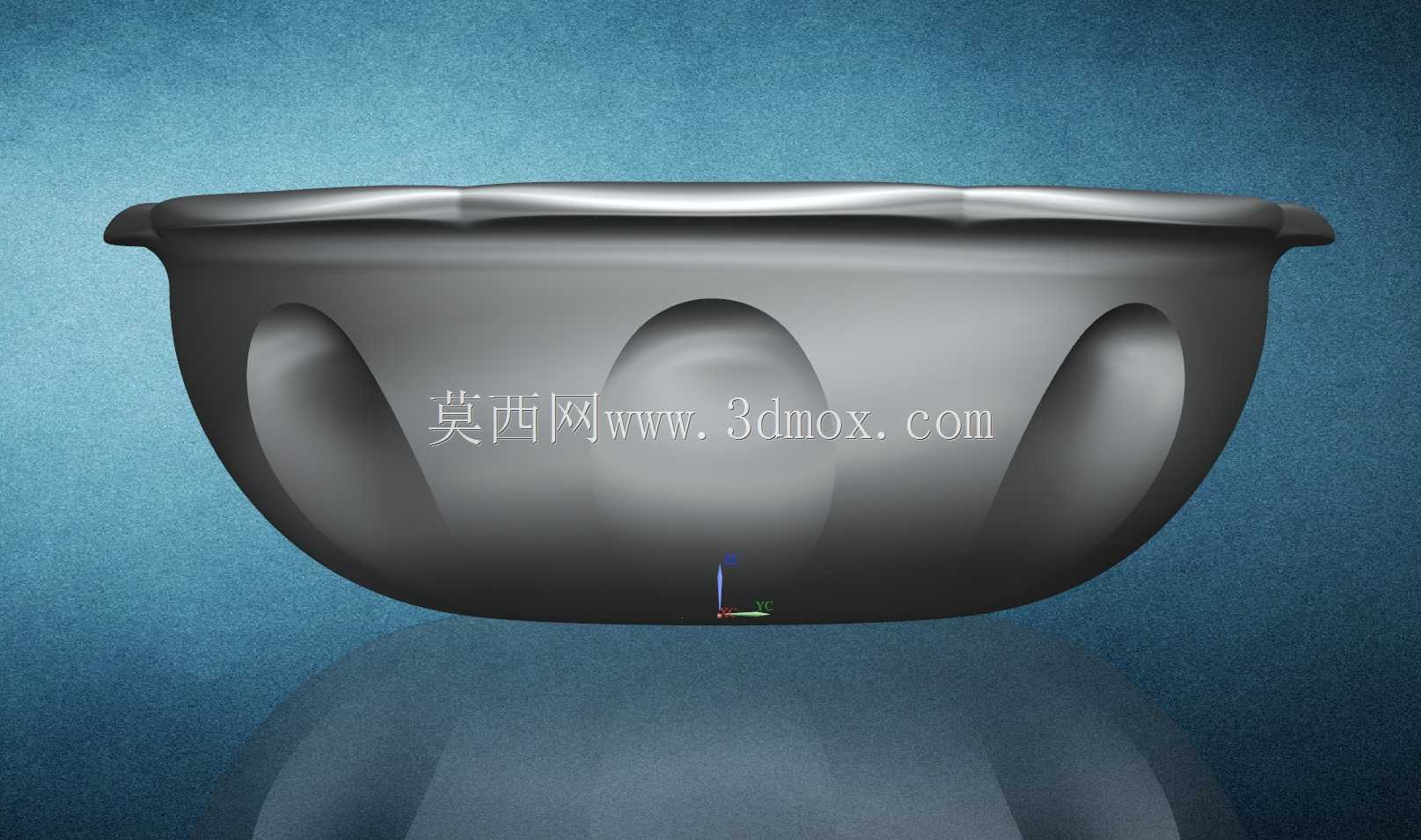

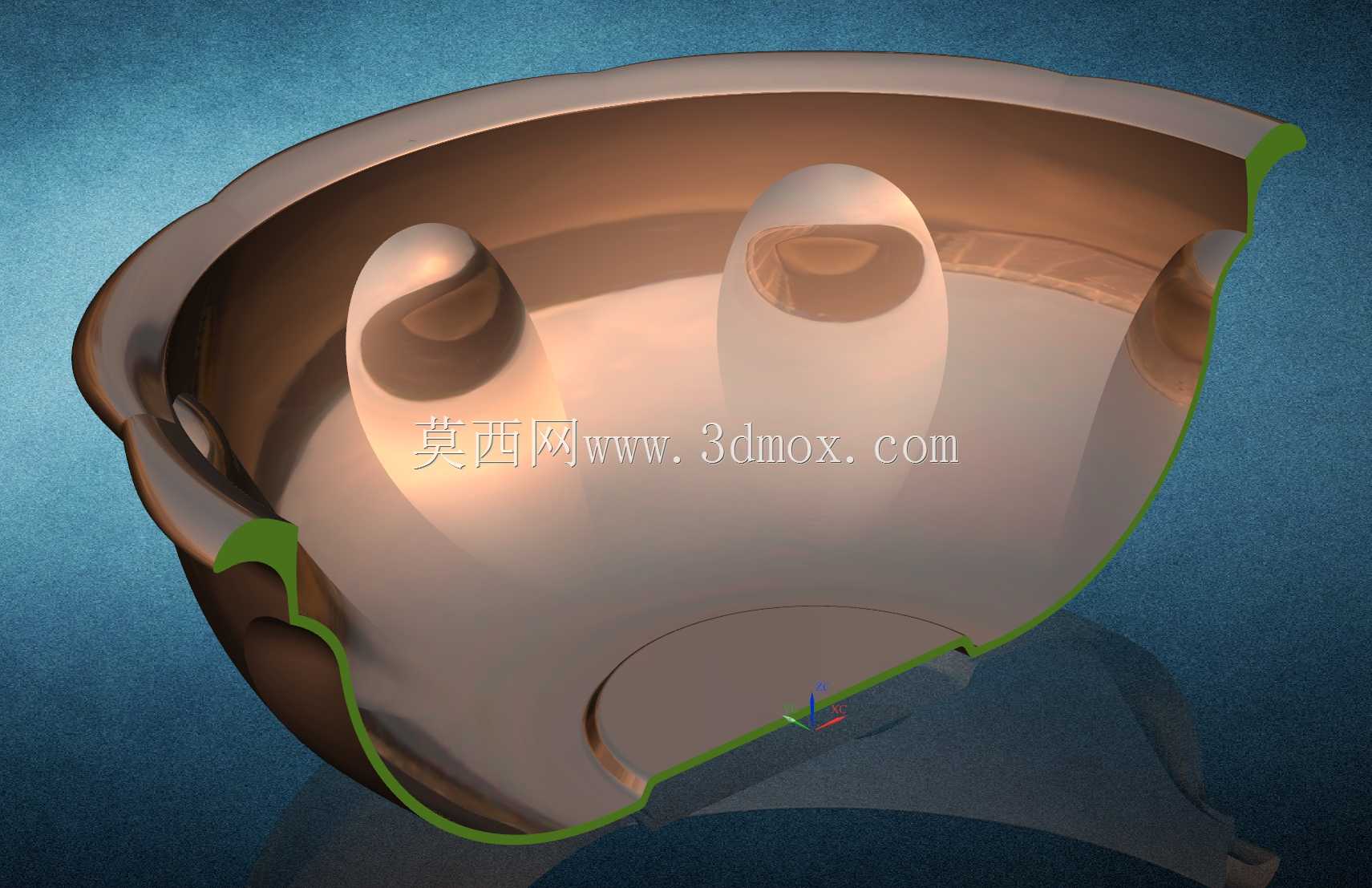

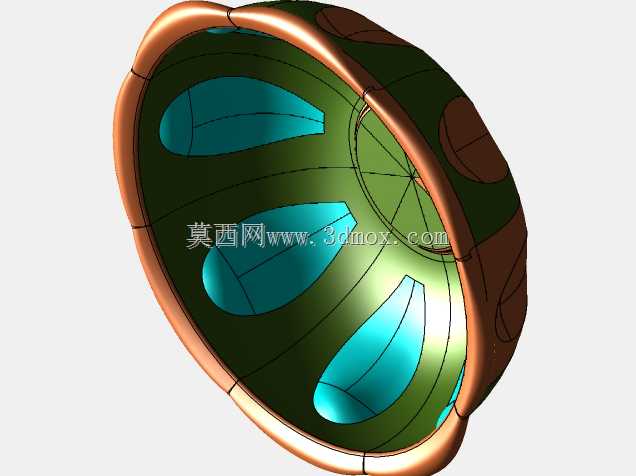

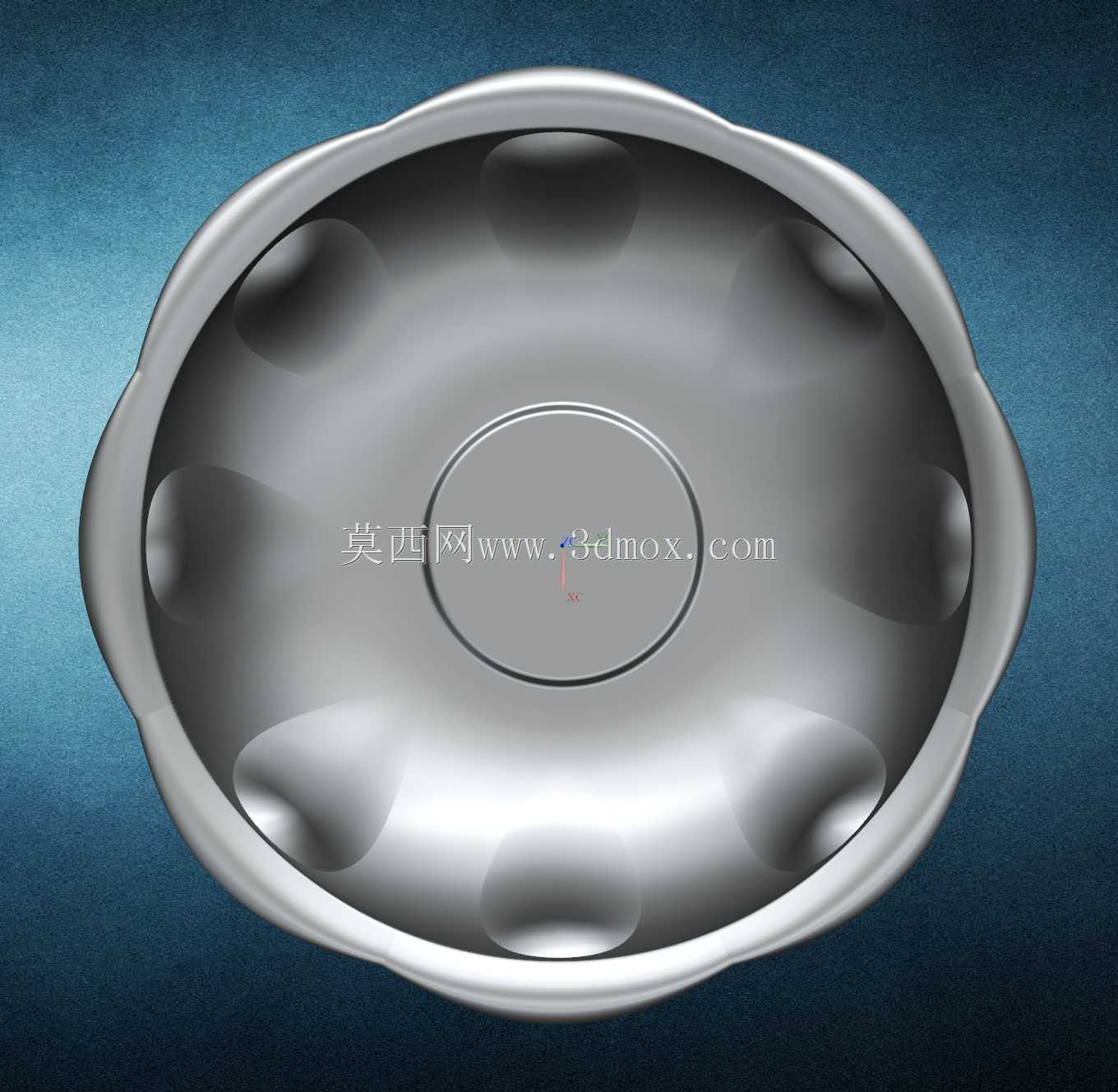

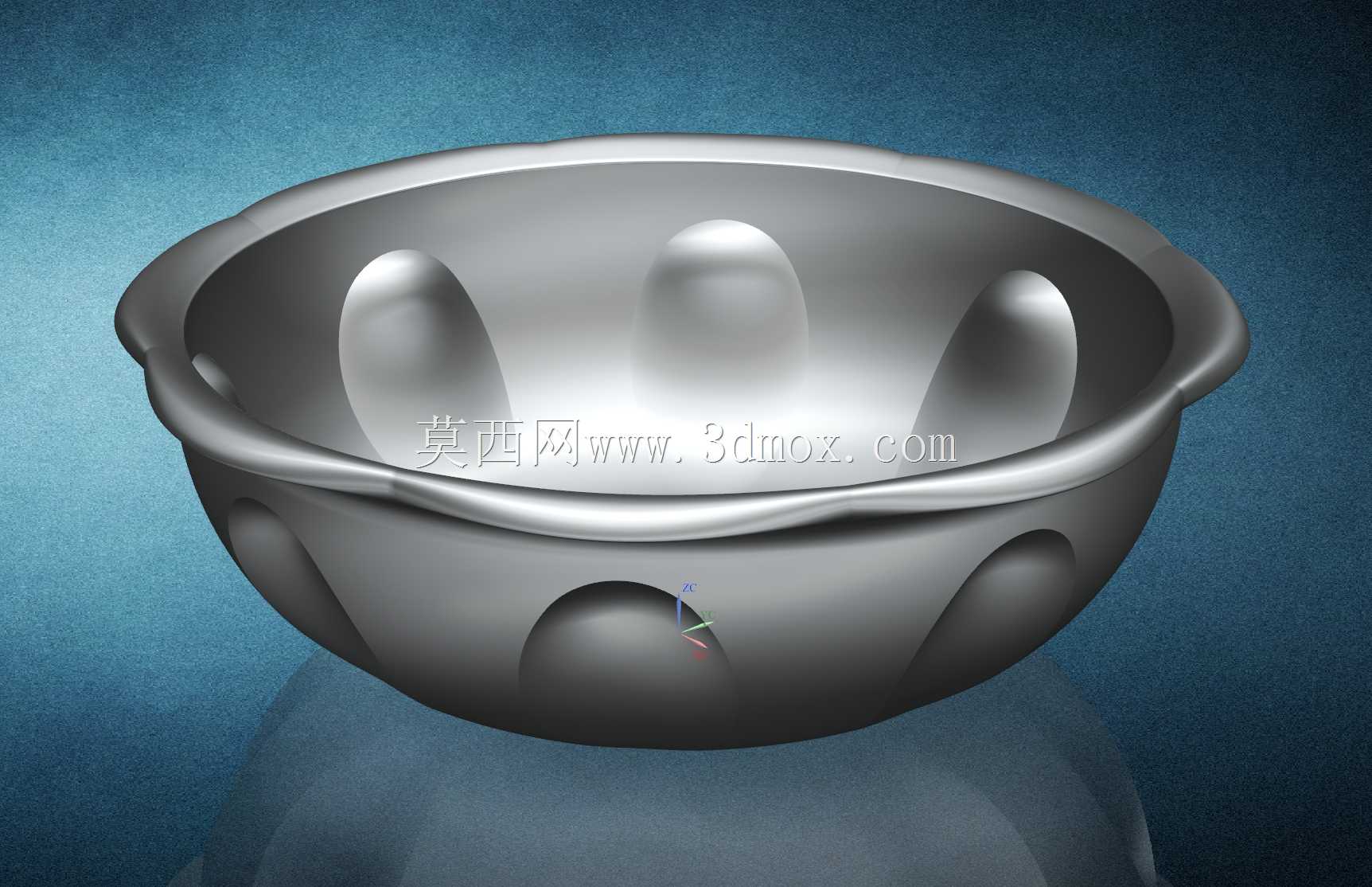

这类带规则凹凸肌理的花边凹腔结构，常作为曲面建模进阶练习载体出现，也可衍生应用于小型盛装器具、装饰性金属盆件的结构设计参考，在日用五金、工艺摆件加工领域有明确的落地场景。从实际功能角度看，腔体内壁均匀分布的三处凸起与外壁对应位置的凹陷形成呼应，既可以在薄壁结构下提升整体刚性，减少金属板材冲压成型后的回弹变形，也能在盛放小件物品时起到分区限位的作用，避免物件在腔体内随意滑动；边缘的波浪形卷边设计，一方面消除了锐边带来的安全隐患，另一方面也提升了手持搬运时的握持贴合度，不会出现直边硌手的问题。设计这类结构时，首先要确定腔体的整体回转基准，先构建基础的回转凹面轮廓，再提取腔体表面的等分定位曲线，通过桥梁曲线连接内外壁的凹凸特征点位，保证内外肌理的位置完全对应，避免出现壁厚不均的问题——尤其是在做薄壁金属件的成型模拟时，壁厚差过大会直接导致冲压工序出现拉裂、起皱的缺陷。建模过程中需要注意凹凸特征与基础曲面的过渡圆角处理，所有凸起与腔体基础面的衔接处都要做顺滑的G2连续，否则后续加工出的模具会在对应位置出现明显的棱线，既影响外观质感，也容易在使用过程中积存污渍，提升清洁难度。从安装与适配边界来看，这类凹腔结构的外轮廓最大直径需匹配对应安装工位的限位尺寸，底部的支撑平面要保证足够的平面度，放置时不会出现晃动；腔体深度的设计要兼顾盛装容量与整体稳定性，过深的腔体搭配窄底边会导致重心偏高，放置时容易侧翻。做曲面图案映射时，要保证凹凸纹理沿圆周方向均匀等分，每一处凸起的高度、凹陷的深度都要保持一致，避免出现视觉上的歪扭偏差，这也要求建模时对曲线的控制点做精准的参数化约束，不能随意拖动控制点导致特征参数失准。这类练习模型的核心价值，是帮助建模人员掌握空间曲线提取、跨曲面桥接、凹凸特征同步构建的思路，这些技法可以直接迁移到复杂曲面五金件、汽车内饰凹凸饰件、工艺礼品的结构设计工作中，解决实际项目中曲面衔接不顺、壁厚不均、特征错位的常见问题。
