交叉螺旋槽锥形结构工业构件

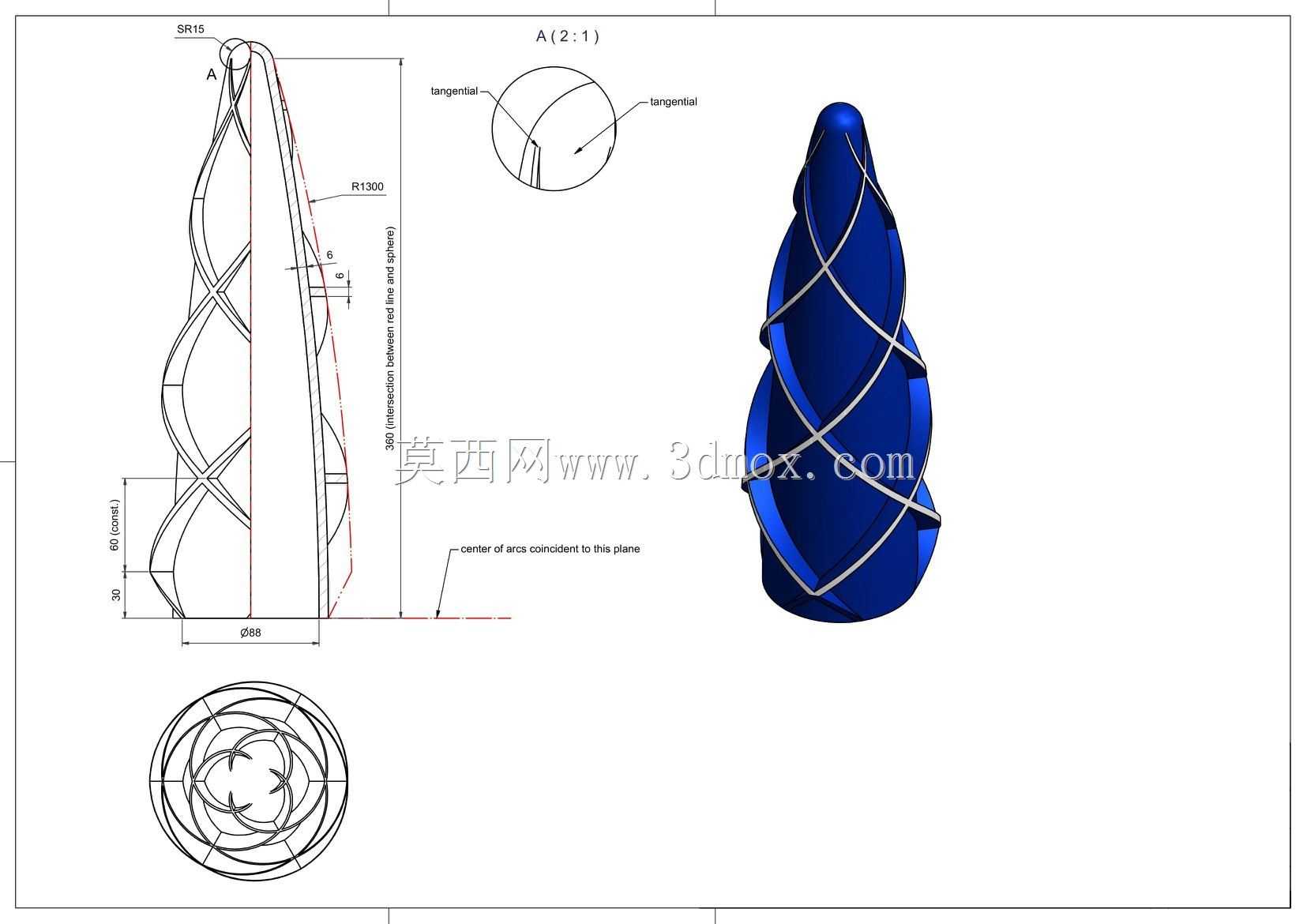

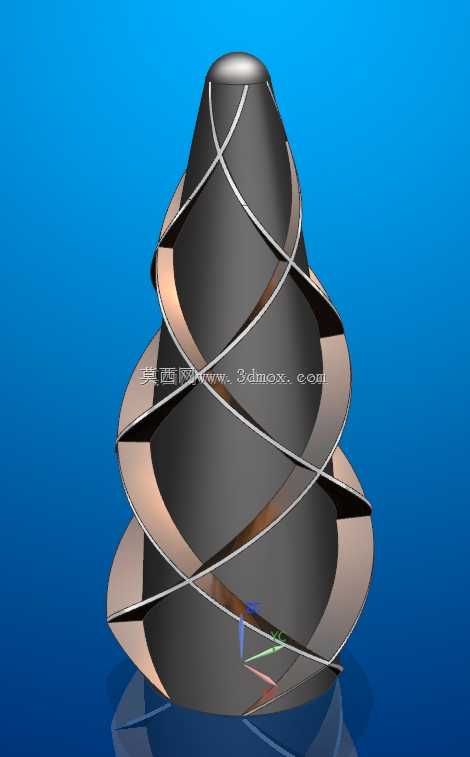

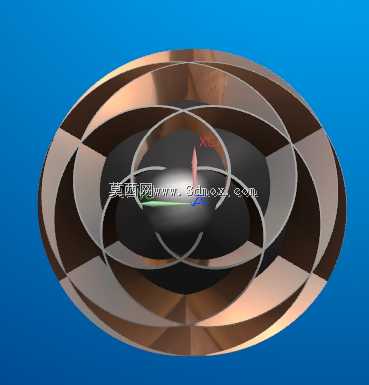

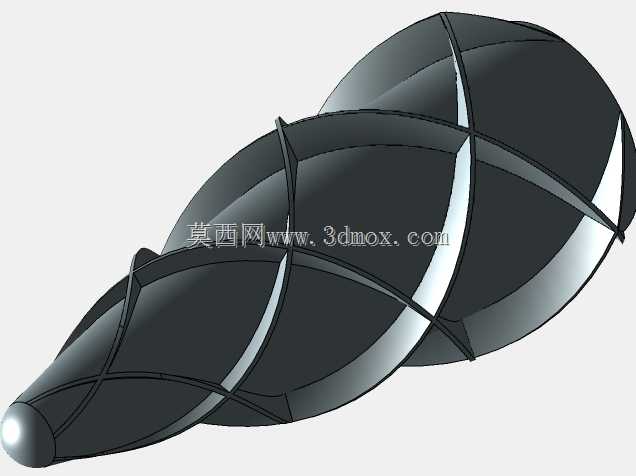

这款带交叉螺旋槽的锥形构件，在散料输送、粉体分级、物料均化类设备中有着明确的应用场景，常作为核心导流、输运单元嵌入立式输送设备、粉体均化仓、颗粒分选装置的内部流道位置。从实际功能来看，构件表面的交叉螺旋槽道可在锥面回转过程中，对接触的散状物料形成多方向的导流推力，避免单一螺旋槽容易出现的物料卡滞、局部堆积问题，锥面的收窄结构可在物料向下输送过程中逐步压缩料层间隙，配合螺旋槽的导向作用实现物料的匀速、定量输运，部分工况下也可作为动态混合单元，让不同粒径的颗粒物料在沿槽道滑移过程中完成初步掺混。设计层面，该构件采用等锥角锥面作为基体，交叉布置的螺旋槽采用等导程设计思路，槽道的截面宽度沿锥面母线方向随锥径变化做等比例缩放，保证不同高度位置的槽道过流面积匹配对应位置的物料通过量，槽道边缘做小圆弧过渡处理，避免尖锐棱边对颗粒物料造成过度破碎，同时减少物料在槽道内的挂壁残留。从安装边界来看，构件顶端为小直径圆柱定位端，可直接与设备顶部的驱动轴输出端通过键连接实现周向固定，底端为大直径平面止口，可与设备下部的支撑轴承座配合实现径向定位，整体安装后锥面与设备外壳内壁的间隙控制在5-12mm区间，既避免构件回转过程中与壳体发生剐蹭，也防止大粒径物料从间隙处直接泄漏影响输运分级效果。实际建模过程中，先通过回转命令生成基础锥面基体，再分别绘制两条旋向相反、导程匹配的螺旋线沿锥面投影，通过扫掠命令切除出连续的交叉槽道，最后对槽道边缘、顶端定位轴、底端止口位置做倒角与圆角处理，保证模型的工程可加工性，该结构在低速回转工况下运行平稳，对含水率低于8%的颗粒、粉体类物料的适配性较强，可根据实际设备的处理量需求，按比例缩放锥面高度、底径尺寸，调整螺旋槽的导程与槽深参数，匹配不同的物料输送速率与分级精度要求。
