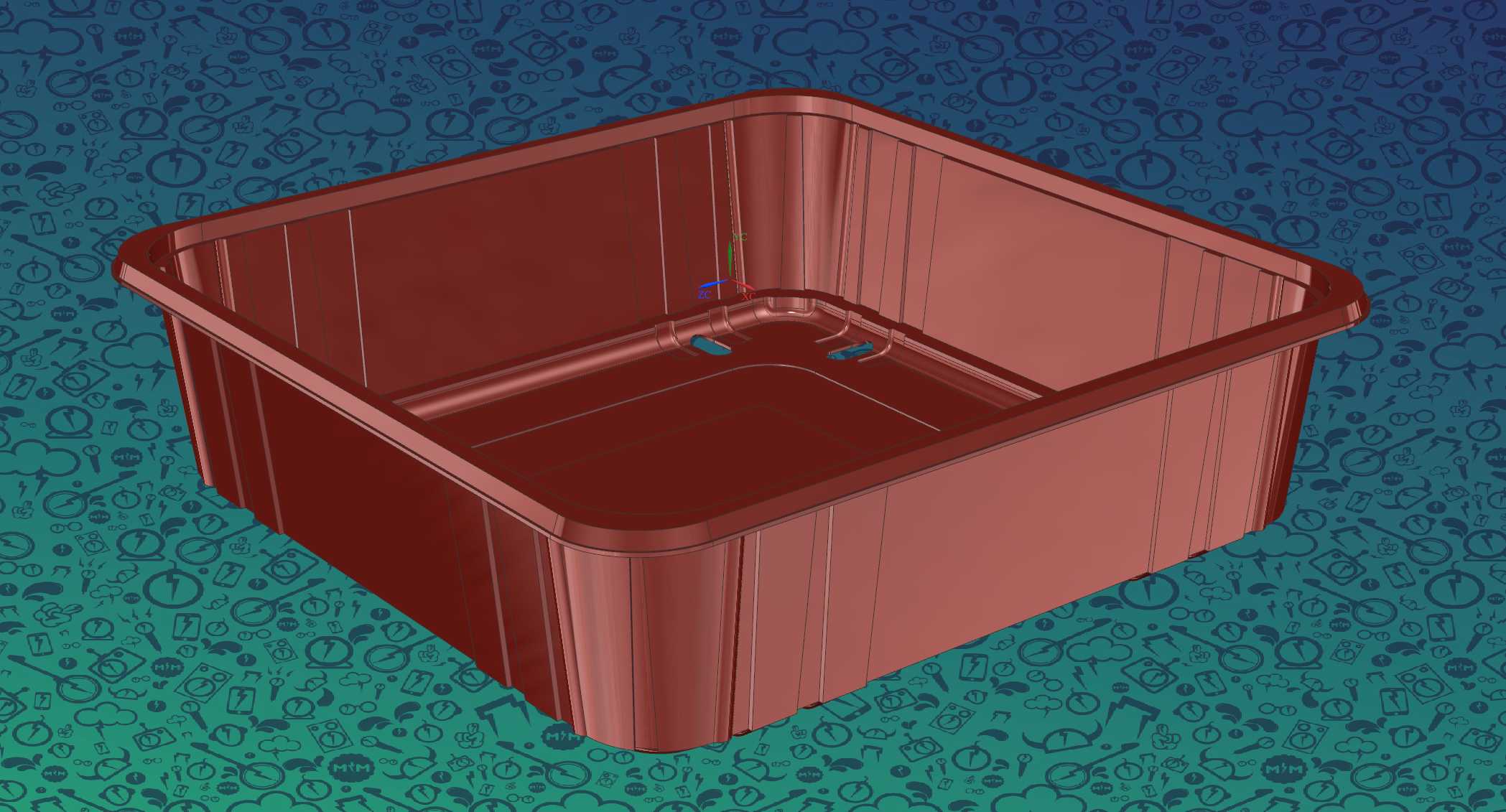

带加强筋方形塑料收纳周转容器结构

日常仓储周转、工位物料盛放场景里，这类敞口方形容器的使用覆盖度极高，不管是生产线上的零部件中转、仓储环节的零散货品规整，还是商用场景下的食材、物料分类存放，都需要这类结构的容器作为承载单元。很多一线结构设计人员在做这类塑料容器建模时，最容易碰到的问题就是加厚特征报错，本质上是建模过程中残留了过多小于0.005mm的微小碎面，这些碎面往往是曲面缝合、倒角过渡时公差设置不当产生的，会直接导致壁厚偏移计算失败，没法生成符合注塑工艺要求的均匀壁厚结构。

从实际使用需求倒推设计逻辑，这类方形容器首先要满足堆叠承重的要求，所以侧壁的竖向加强筋不是随便排布的，筋位的间距要控制在120-150mm之间，既不能过密导致注塑时缩痕明显，也不能过疏导致侧壁受侧向力时出现鼓胀变形。容器口部的外翻卷边结构是核心受力位，日常搬运时的提拉、堆叠时上层容器的全部载荷都要通过这个卷边传递到侧壁加强筋上，所以卷边的过渡圆角要做连续相切，不能出现曲率突变，不然注塑冷却时会在曲率突变位置产生应力集中，低温环境下使用容易出现脆裂。

容器底部的结构设计要兼顾防滑与堆叠定位，底部的凹槽要和同规格容器的口部卷边尺寸匹配，堆叠时能嵌入卷边形成限位，避免搬运过程中上层容器滑落。底部的加强筋要做网格状排布，筋高不超过容器壁厚的3倍，防止筋位背面出现明显缩印，影响容器内表面的平整度——毕竟很多场景下需要容器内表面光滑，方便清理残留的物料、污渍，不会在死角积存杂物。

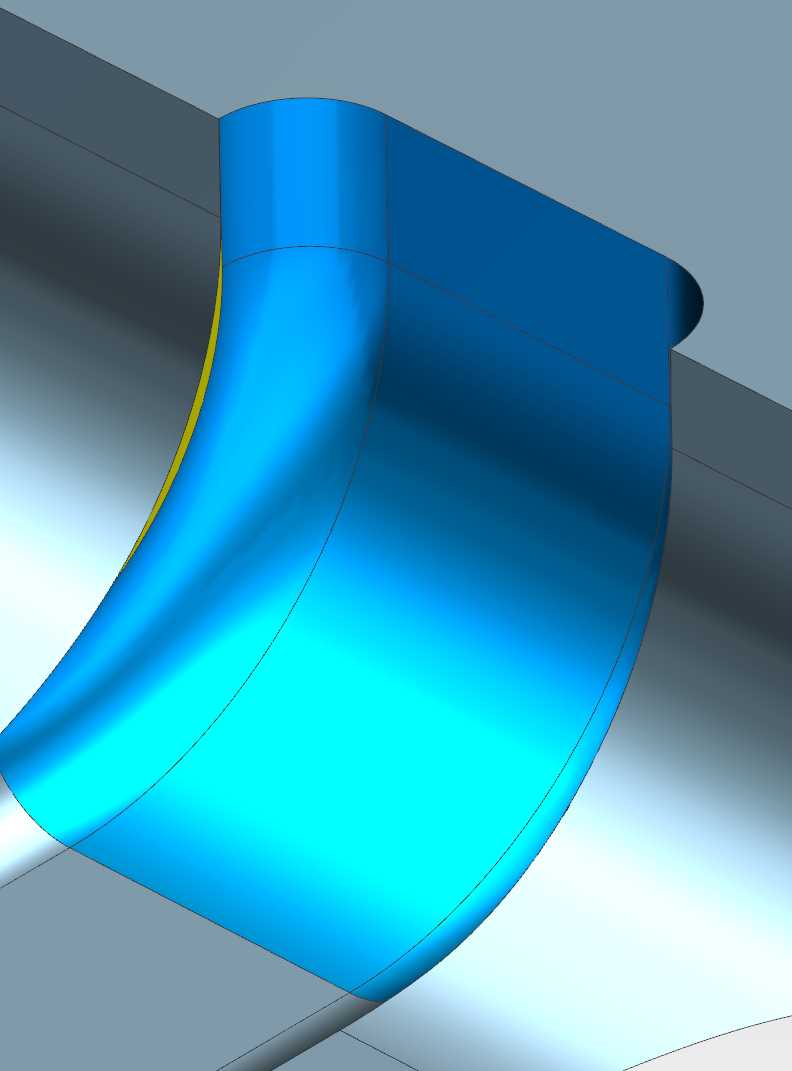

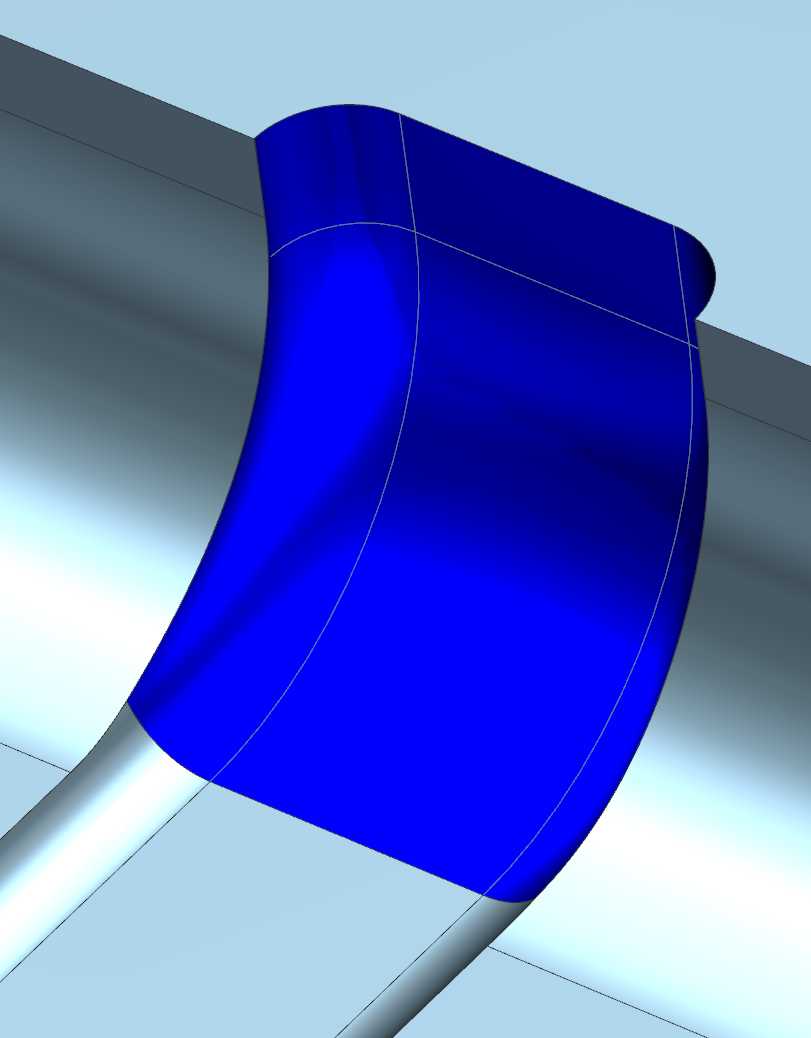

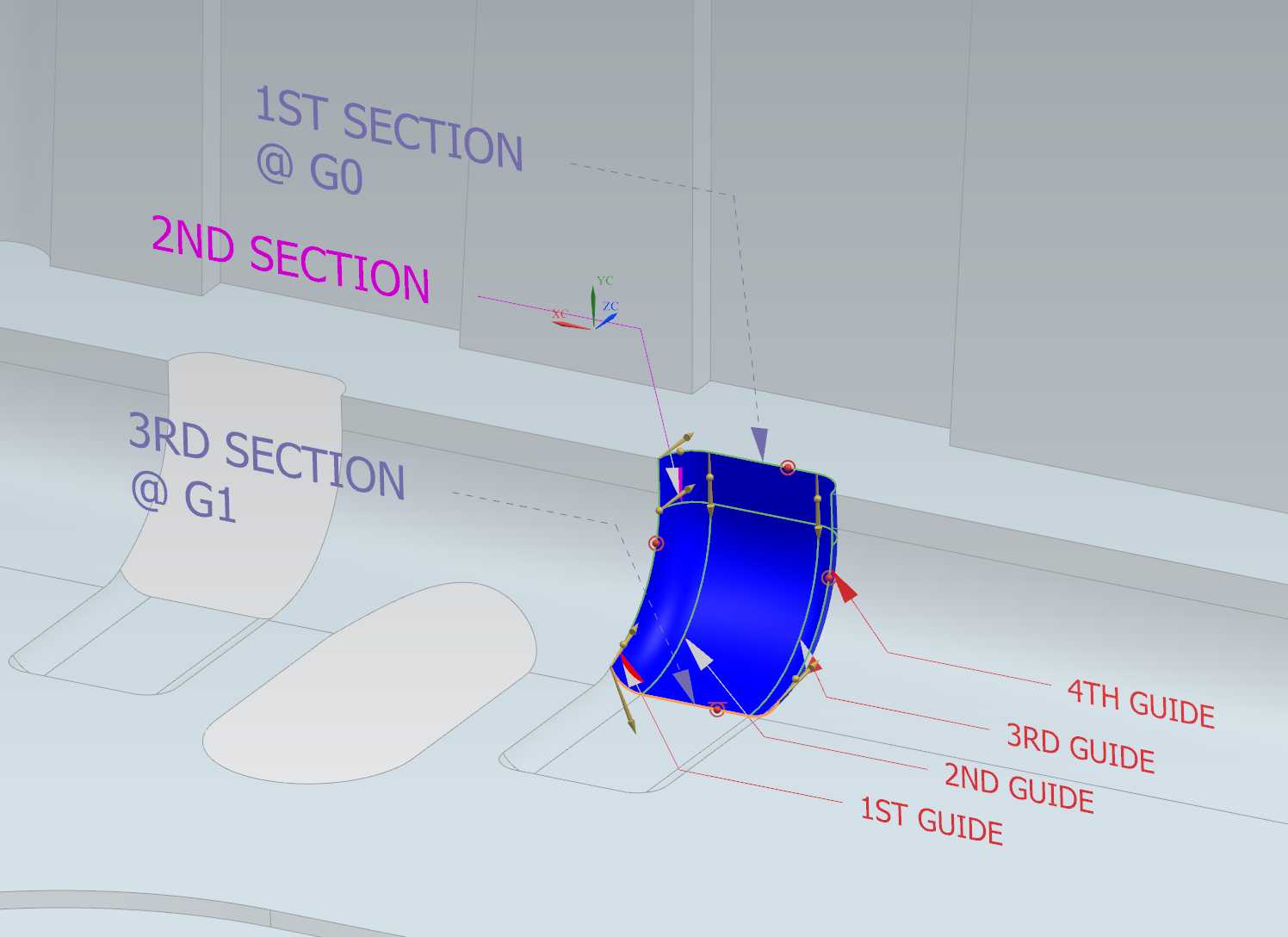

建模过程中处理微小碎面的时候，不能直接用删除面命令硬删，要先检查碎面的产生原因，如果是两个相邻曲面的缝合公差小于实际建模精度导致的缝隙面，要先调整缝合公差重新缝合，再对过渡区域做曲率检查，确保所有面的曲率连续偏差在允许范围内，之后再做加厚操作。加厚的壁厚取值要结合容器的标称容积来定，6L左右的方形周转容器，壁厚取2.5-3mm是比较合理的范围，既能满足承重要求，也不会过多增加原料成本。

安装边界方面，这类容器如果是配套自动化生产线使用的话，外轮廓的尺寸公差要控制在±0.5mm以内，保证能顺畅嵌入生产线的料架定位槽，不会出现卡滞或者间隙过大晃动的情况。容器内侧的底部圆角要做R8以上的过渡，一方面是方便注塑时的塑料熔体流动，减少填充阻力，避免出现缺胶问题，另一方面也能避免直角位置积存物料，倾倒物料时能更彻底，不会在边角残留。

很多新手设计这类容器时，容易忽略脱模斜度的设置，侧壁的脱模斜度要取1.5°-2°，加强筋位置的脱模斜度要适当加大到3°左右，防止注塑开模时出现粘模、拉伤表面的问题。口部卷边的位置要做圆角过渡，不能有尖锐棱边，避免搬运时划伤操作人员的手部。另外，容器侧壁靠近底部的位置可以预留两个隐藏式的扣手位，扣手位的边缘也要做全包胶式的圆角处理，承重时受力均匀，不会因为长期提拉出现扣手位断裂的问题。

从实际工况的适配性来看，这类容器如果用于食品接触场景，内壁的所有过渡位置都不能有小于R3的死角，方便清洗消毒；如果用于工业零部件周转，底部可以根据需要增加防滑的橡胶垫安装位，不过要注意安装位的凸台不能影响容器的堆叠稳定性，凸台高度要控制在2mm以内，保证堆叠时上下容器的接触面贴合平整。建模时修复完微小碎面之后，要做壁厚分析检查，确保整个容器的壁厚偏差不超过0.2mm，避免出现局部壁厚过薄导致的强度不足，或者局部壁厚过厚导致的注塑缩孔、冷却变形问题。
