带防滑齿纹6mm轴径橙色调节旋钮

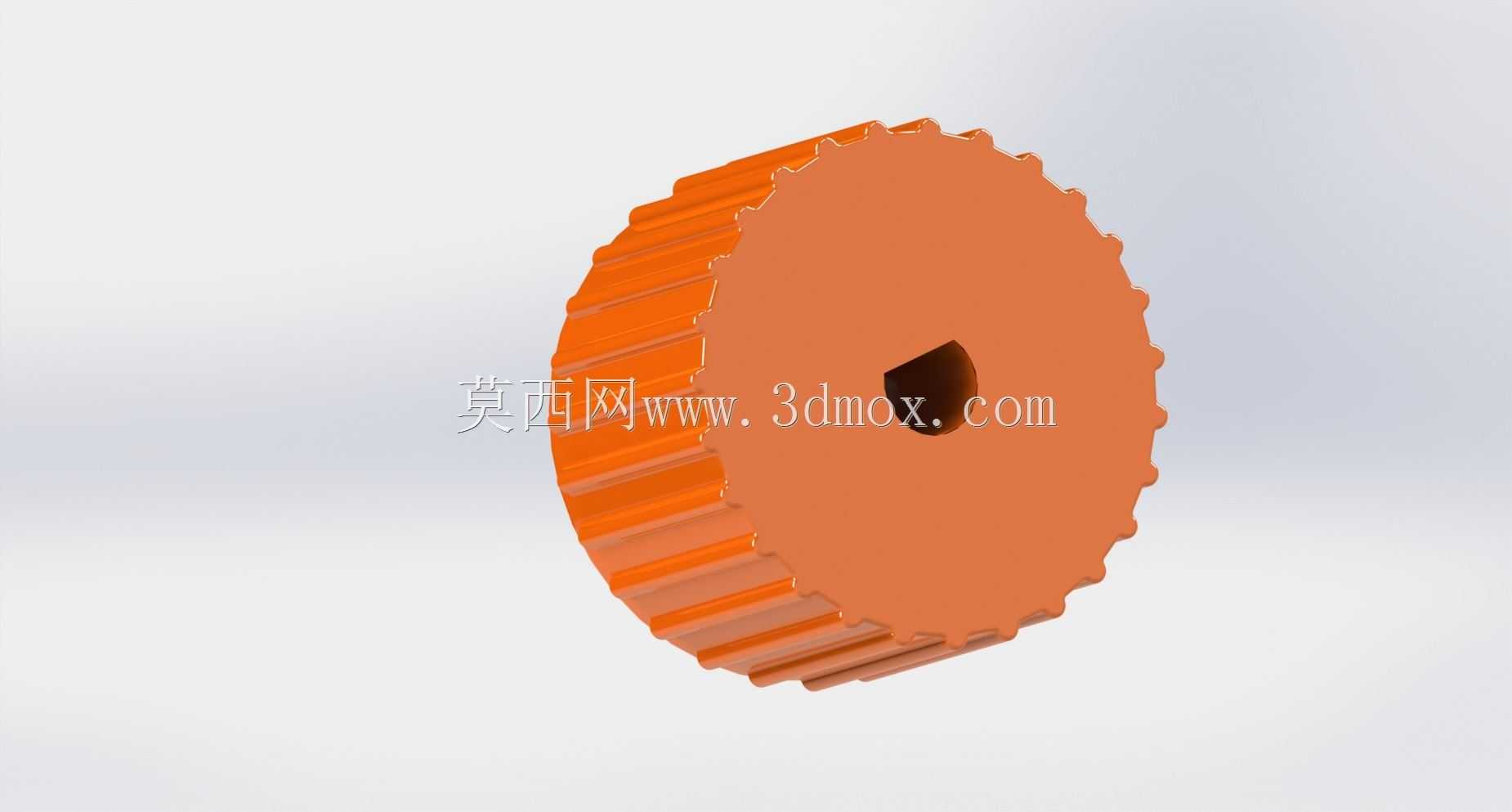

日常做电控面板、小型音频设备、桌面测试仪器的结构选型时，这类旋钮是出镜率极高的操作件，很多刚入行的结构工程师容易忽略旋钮的细节设计，最后打样出来要么操作打滑，要么安装后和面板间隙不均，要么旋钮边缘刮手影响操作手感。这款旋钮的核心安装尺寸为适配6mm直径的D型或者光轴调节轴，整体外径控制在29mm，这个尺寸是经过多轮实操验证的，既不会因为外径太小导致手指捏持发力不足，也不会因为外径过大在密集排布的面板上挤占相邻按键、接口的安装空间，哪怕是在紧凑的桌面功放、小型信号发生器面板上并排布置多个同规格旋钮，也能留出足够的手指操作间隙，不会出现拧动一个旋钮误碰相邻控件的问题。

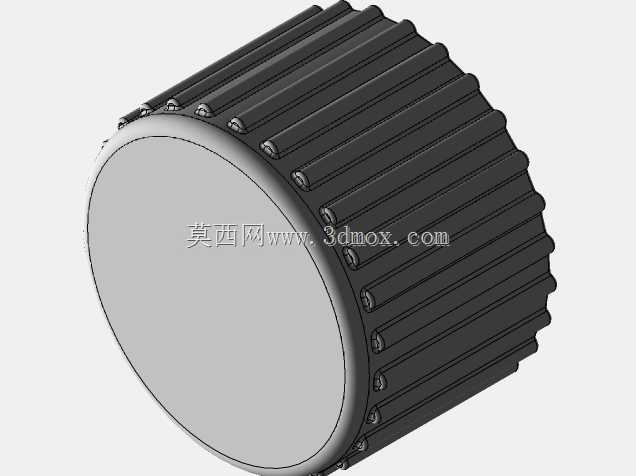

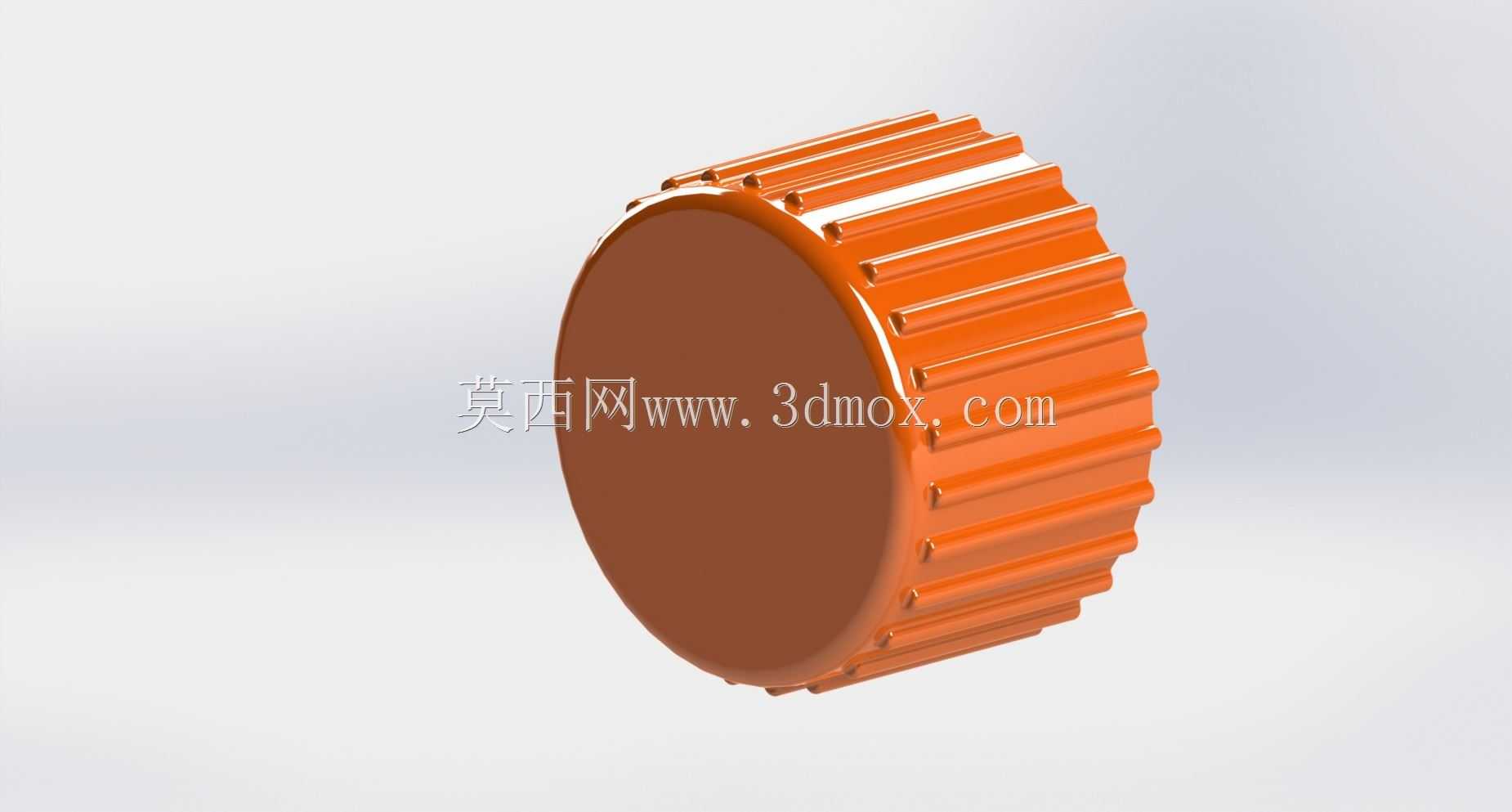

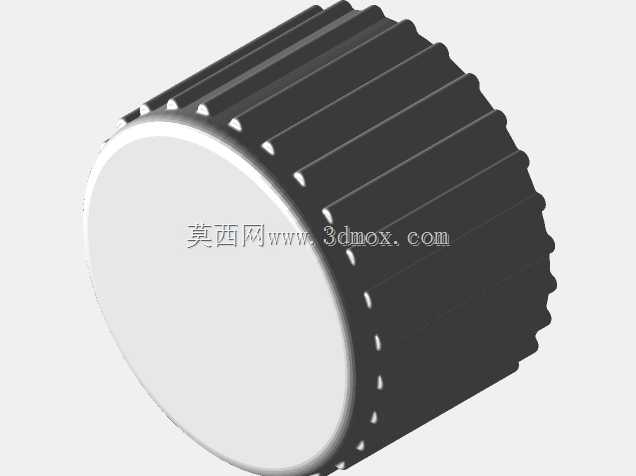

旋钮外圈做了整周的轴向直齿防滑纹，齿的高度和间距都做了适配人手指腹触感的优化，没有做尖锐的齿边，而是在齿顶做了微小的圆角过渡，哪怕是戴薄的无尘劳保手套操作，也能获得足够的旋转摩擦力，不会出现拧动打滑的情况，同时长时间操作也不会硌手。旋钮的端面做了平整的封闭设计，没有多余的镂空或者标识槽，一方面可以避免日常使用中灰尘、汗液顺着旋钮和轴的缝隙渗入下方电位器或者编码器内部，延长电子元件的使用寿命，另一方面平整的端面也方便后续根据设备需求丝印刻度、功能标识，不需要额外做表面处理就能直接印刷。

设计这类旋钮的时候，首先要匹配的是调节轴的配合公差，6mm轴径的旋钮内孔通常要做0到+0.05mm的公差带，保证和轴的配合松紧适度，既不会太松导致旋钮空转，也不会太紧导致装配时压入困难，甚至压裂塑胶本体。其次要考虑旋钮的脱模工艺，外圈的直齿纹要做均匀的拔模斜度，避免注塑生产时出现粘模、齿形缺损的问题，壁厚要控制在均匀的2mm左右，避免注塑成型后出现缩痕、翘曲，影响旋钮的圆度和装配精度。另外旋钮的边缘要做R0.5以上的圆角处理，不仅是为了触感，也能避免装配时工人被锐边划伤，符合通用操作件的安全设计要求。

这类旋钮的应用场景非常广，除了常见的音频设备音量调节，还可以用在小型温控器的参数调节、实验室小型电源的电压电流微调、工业控制盒的转速调节、桌面3D打印机的参数微调等场景，只要是采用6mm直径调节轴的旋转式电位器、编码器、可调电阻，都能适配安装。设计时还要考虑旋钮的安装高度，从面板表面到旋钮顶端的高度要控制在合理范围，既不能太高导致运输过程中容易磕碰断裂，也不能太矮导致手指捏持发力困难，29mm外径搭配适配6mm轴的内孔深度，通常内孔深度做8mm就能满足绝大多数轴的插入深度要求，保证旋钮和轴的配合长度足够，长期拧动不会出现松脱打滑的问题。
