Camelbak水袋快插式输水接头结构

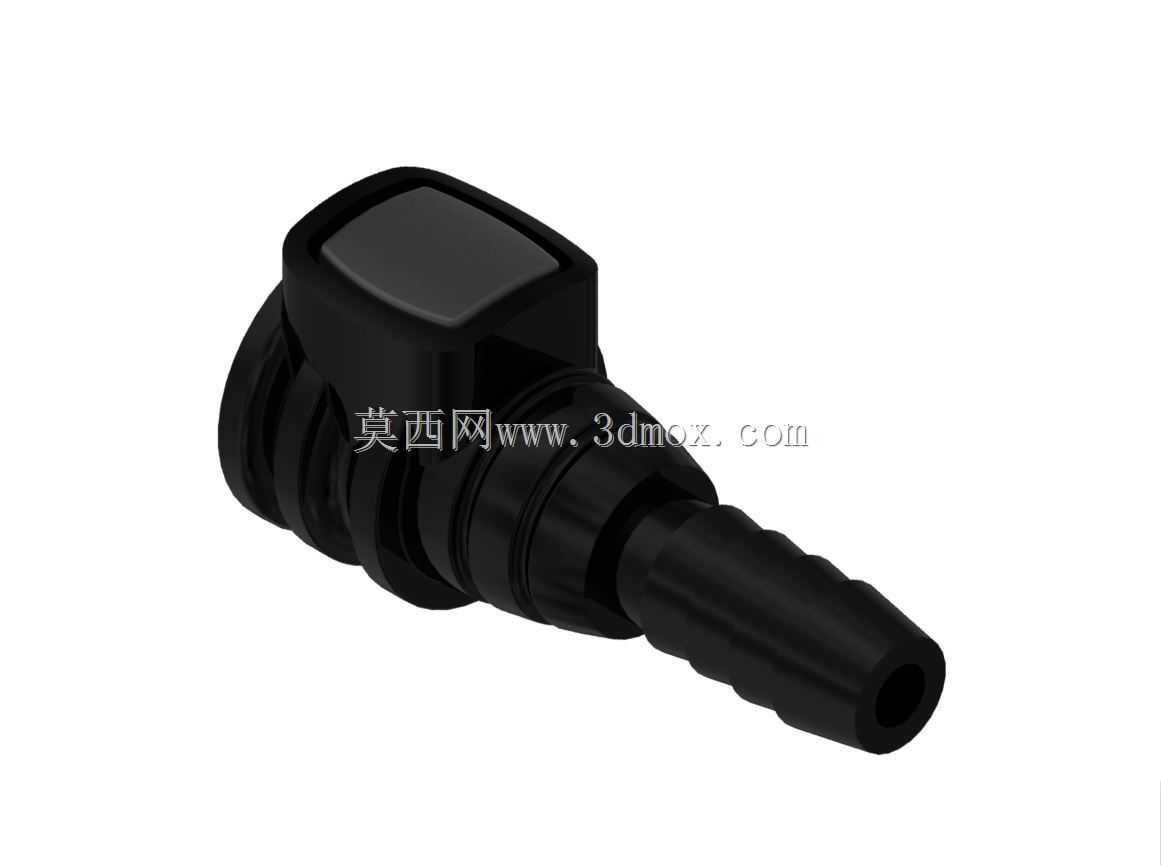

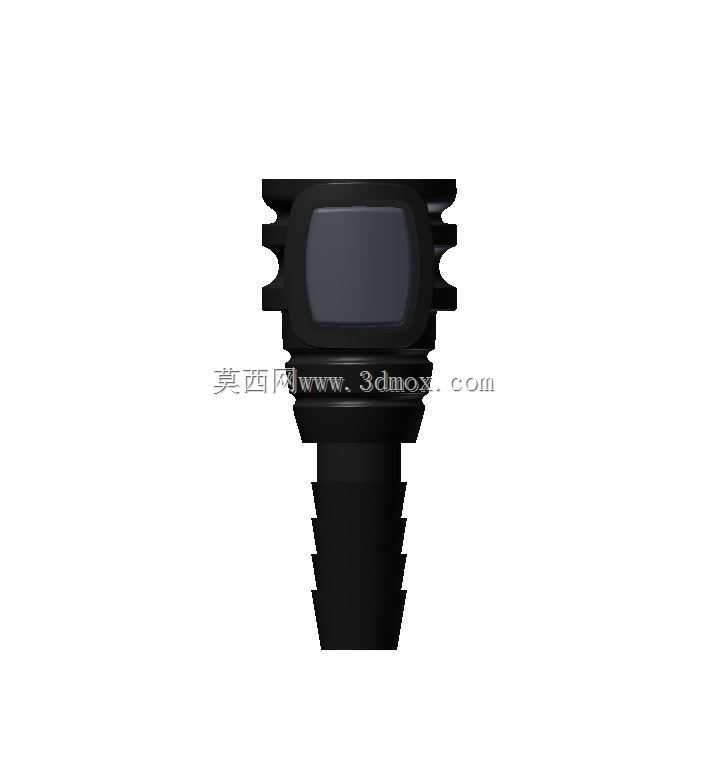

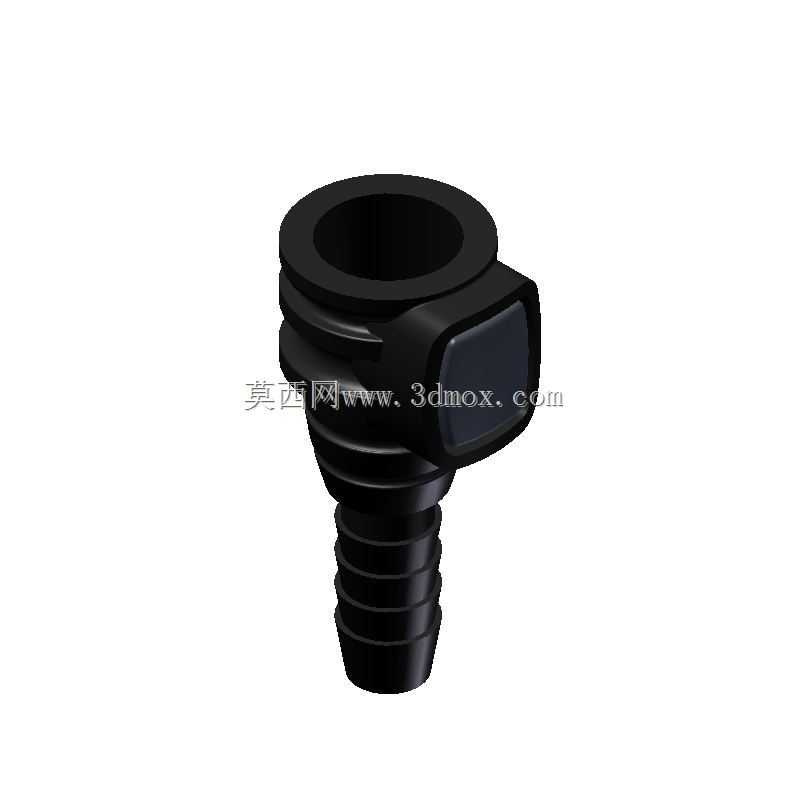

这款快插式输水接头主要适配户外饮水水袋的输水通路，常见于单兵户外装备、骑行饮水系统、徒步随身供水装置的管路连接环节，核心作用是实现水袋储水腔与饮水嘴之间的快速通断连接，同时保证带压输水状态下的密封可靠性，避免管路脱落、渗液问题影响户外使用体验。从结构设计来看，接头整体采用直角弯头构型，一端为带多道环形倒刺的宝塔插接端，用来匹配食品级输水软管，倒刺结构可以在软管套入后形成多道轴向限位，配合软管自身的弹性抱紧力，即便在管路受拉扯、输水存在轻微静压的工况下，也不会出现软管脱开的问题；另一端为快插对接端，内置弹性锁紧结构，对接适配接头时只需轴向推入即可自动锁止，拆卸时按压接头顶部的按压键即可解除锁紧实现快速分离，无需额外工具辅助，操作逻辑适配户外戴手套操作的使用场景，按键的按压行程做了限位设计，避免按压力度过大导致内部结构损坏。建模过程中重点还原了接头的外部装配边界，宝塔端的外径尺寸适配常规8mm内径的食品级输水软管，插接段长度控制在15mm，足够保证软管套接后的连接强度；快插端的对接外径做了公差适配设计，对接段的密封槽位置预留了O型圈的安装空间，保证对接后的径向密封效果。接头整体采用钝角过渡的外形设计，所有棱边都做了R0.5以上的圆角处理，避免尖锐边角在户外使用过程中勾挂衣物、磨损水袋囊体，弯头处的壁厚做了均匀化处理，避免注塑成型过程中出现缩痕、应力集中问题，提升零件的抗摔抗冲击性能。考虑到实际使用中接头会经常插拔、接触饮用水，结构设计时将内部流道做了顺滑过渡处理，没有直角死水区域，避免长期使用后残留积液滋生细菌，同时流道通径保持一致，不会出现通水截面突变导致的出水阻力增大问题。在安装边界上，接头快插端的外部最大轮廓尺寸控制在22mm以内，按压键的最高点距离接头主体的高度为4mm，预留足够的按压操作空间的同时，不会因为突出尺寸过大导致意外触碰触发解锁；宝塔端的根部做了限位凸台，软管套入到位后会抵在凸台端面上，既可以保证软管的套接深度一致，也能在凸台位置额外增加一道密封接触，减少渗液风险。
