1/8-27NPT低压氧气用黄铜安全阀结构设计

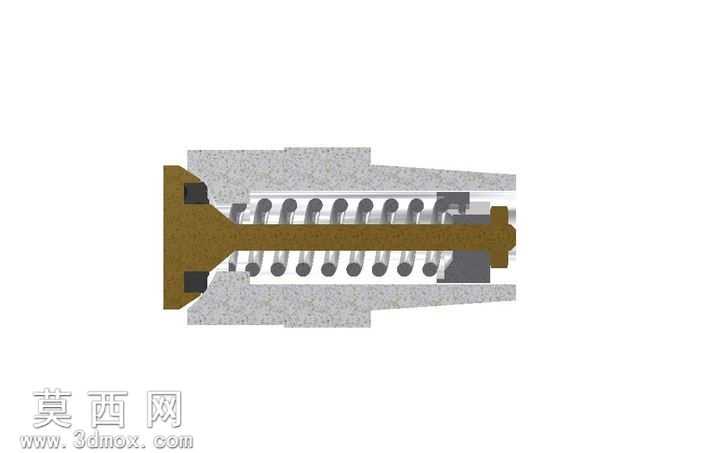

本作品为适配氧气工况的低压安全阀三维建模成果，建模过程围绕100-150psi的额定泄压压力区间展开，严格遵循1/8-27NPT的接口尺寸规范完成全零件参数化构建。建模阶段优先梳理阀件的核心泄压逻辑，以同轴度为核心装配基准，依次构建阀本体、阀芯组件、弹簧储能结构、调节锁定结构四大模块：阀本体采用黄铜基体建模，预留标准管螺纹的安装接口，内部加工出与阀芯匹配的密封锥面导向腔，保证阀芯启闭过程的运动同轴度；阀芯组件拆分出密封端、导向杆、弹簧定位台三个特征段，密封端对应阀座密封面做贴合度优化，导向杆与阀本体内腔做间隙配合的参数设定，避免启闭卡滞；弹簧部分依据泄压压力阈值做参数化建模，匹配弹簧丝直径、有效圈数、自由长度等参数，保证在额定压力下能够精准触发开启，超压泄放后及时回座密封；调节结构包含铜提升件与黄铜螺母，建模时预留螺纹调节的行程空间，可通过调整螺母位置改变弹簧预压缩量，实现泄压压力的区间校准，调节到位后可通过结构锁定避免工况震动导致的参数偏移。材质渲染阶段贴合实际产品工艺，阀本体、调节螺母、提升件均赋予黄铜镀铬的材质属性，还原金属表面的细腻光泽与镀铬层的轻微反光质感，弹簧赋予弹簧钢的哑光金属材质，密封件赋予橡胶类材质的暗哑质感，不同材质的视觉区分清晰，可直观分辨各零件的功能属性。结构设计上重点考虑氧气工况的使用安全性，所有零件均采用氧气兼容的材质设定，无易产生静电火花的结构设计，流道部分做平滑过渡处理，避免氧气高速流动时产生涡流摩擦，整体结构紧凑无冗余零件，装配关系清晰，可直观展示低压安全阀超压泄放的完整运动过程，能够用于阀件原理演示、产品结构验证、装配工艺指导等场景，模型的各零件参数均可编辑调整，可快速衍生出不同压力等级、不同接口规格的同系列安全阀模型。
