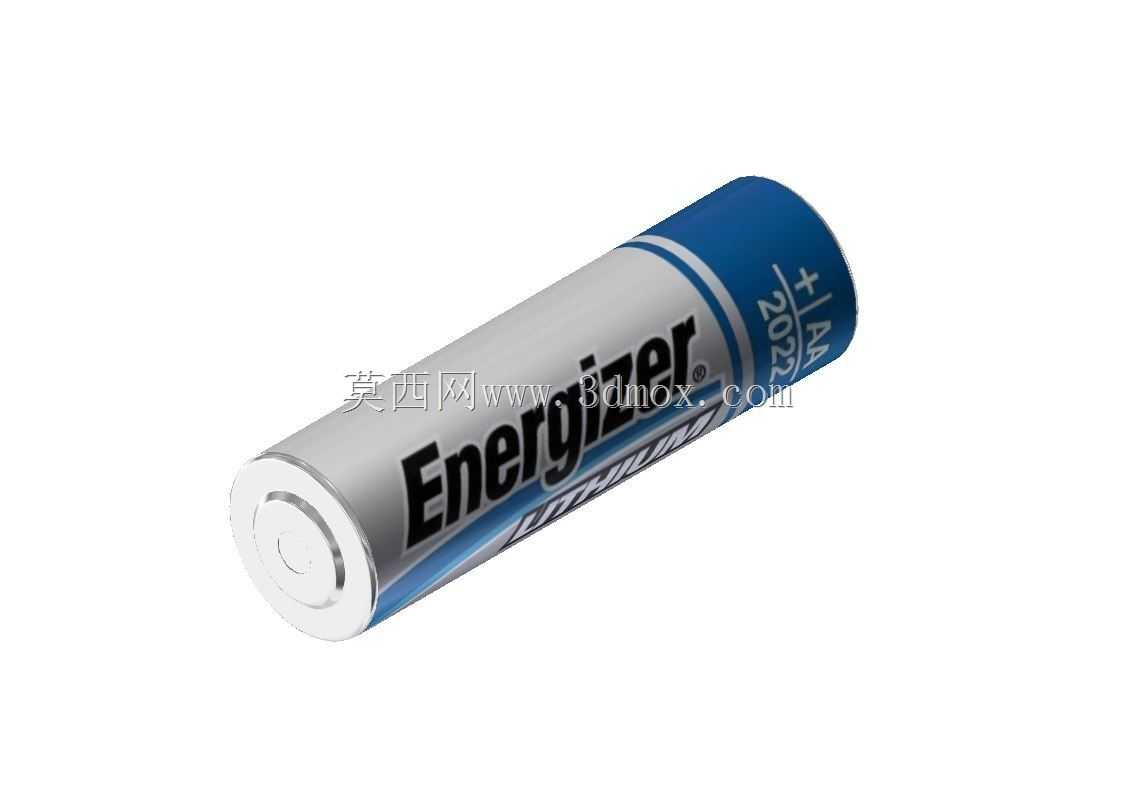

劲量AA L91锂铁电池外观结构三维数模

做手持检测设备、便携工控终端这类产品的结构设计时，电池仓的匹配设计是绕不开的环节，很多工程师习惯直接套用通用AA电池的标称尺寸做仓体，实际装机时却常出现电池卡滞、接触不良的问题——不同品牌不同类型的AA电池，外壳包边、正极凸头高度、负极底盖的倒角细节都有细微差异，尤其是锂铁款AA电池，因为内部卷芯结构和碱性电池不同，外壳的成型公差、端部的尺寸边界和常规碱性电池有明显区别，直接套用通用数模很容易在样机试装时出问题。

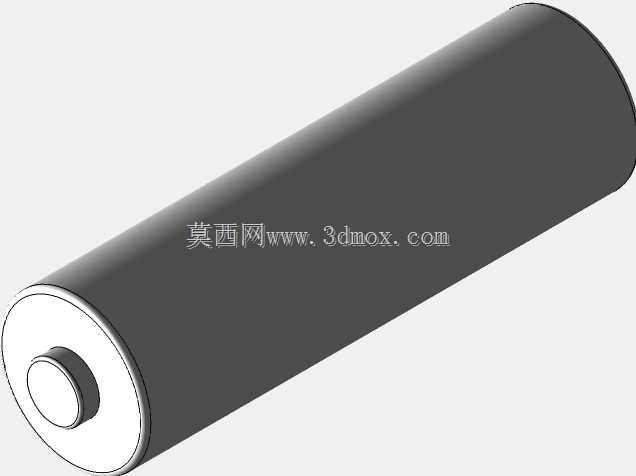

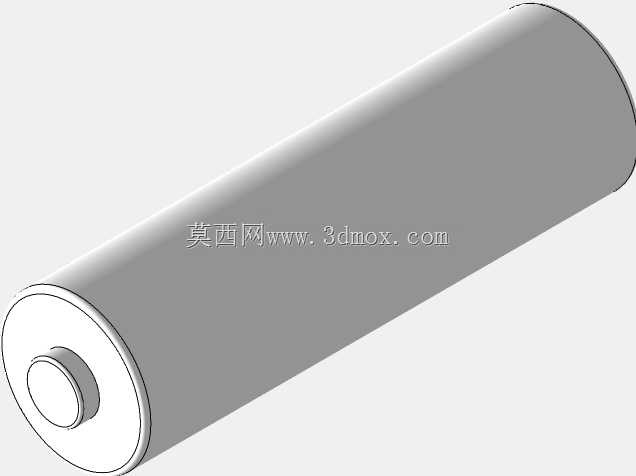

这款数模还原的是常用的劲量L91锂铁AA电池的完整外形结构，建模时完全参照实物的测绘尺寸做全特征还原：整体为标准圆柱构型，外径严格控制在14.5mm的行业通用尺寸边界内，含两端电极的总长度为50.5mm，刚好匹配AA规格电池仓的通用安装尺寸区间。建模过程中特意还原了外壳的细节特征：正极凸头的凸起高度为1mm，凸头根部做了R0.3的过渡倒角，和电池仓正极弹片的接触区域做了平面度还原，能直接用于弹片接触行程的校核；负极底盖为内凹式结构，内凹深度0.4mm，底盖边缘和电池主体外壳的卷边包边结构也做了1:1还原，避免设计仓体时出现负极接触片顶到卷边导致的导电不良问题。

从应用场景来看，这类锂铁AA电池常被用于宽温域工作的便携设备、户外工控仪表、无线传感节点的供电，相比普通碱性电池，它的低温放电性能更好，存放寿命更长，很多工业级手持设备都会指定该型号作为配套供电件。做结构设计时，把这个数模导入装配体，就能直接校核电池仓的内部净空、弹片的压缩行程、仓盖的闭合间隙，不用等拿到实物样品再反复调整仓体尺寸，能大幅缩短手板迭代的周期。建模时还还原了电池外壳的标签包覆区域的台阶差，标签层的厚度设置为0.1mm，和实物的包胶标签厚度一致，避免做过盈配合计算时忽略标签厚度导致电池装不进仓的问题；电池两端的绝缘密封圈位置也做了细节还原，做防水电池仓设计时，可以直接参照这个位置调整密封圈的压合位置，确保密封结构刚好压在电池的金属壳体区域，不会压到标签层导致密封失效。

很多新手工程师做电池仓设计时，只会关注电池的标称总长和外径，忽略端部电极的形状、外壳卷边的凸起、标签层的厚度这些细节，往往到试产阶段才发现电池装不进去、接触电阻过大的问题，用和实物完全一致的电池数模做前期装配校核，就能提前规避这些低级错误，尤其是做需要兼容多款AA电池的通用仓体时，可以把不同型号的电池数模都导入装配体做干涉检查，确保仓体尺寸能覆盖所有常用AA电池的尺寸公差带，不用后续反复修模。
