旗帜固定用旗杆替换环结构设计

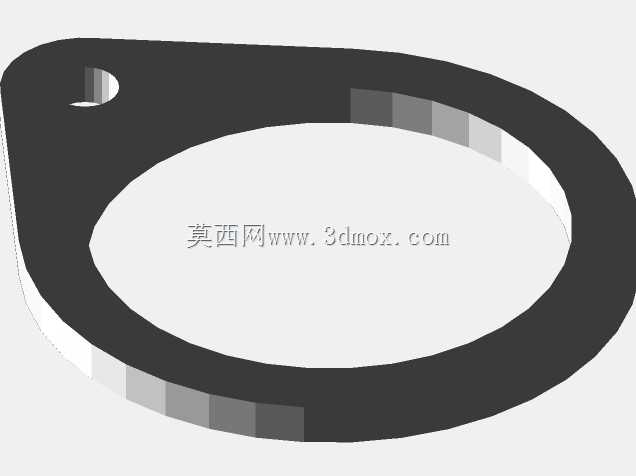

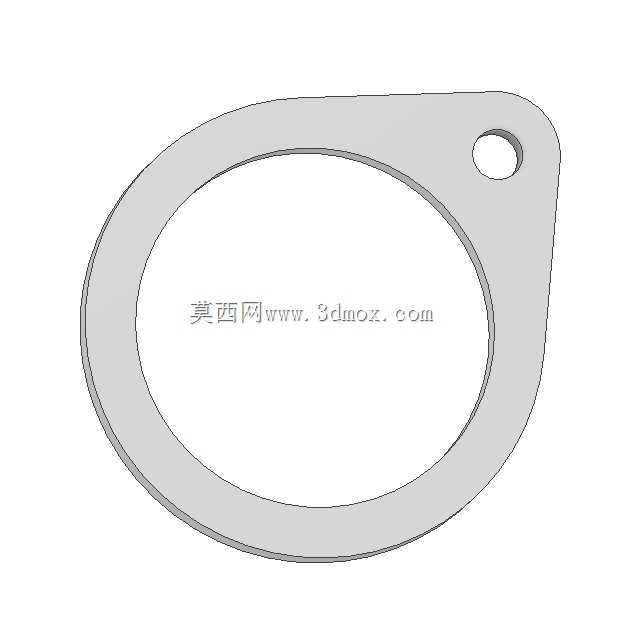

在户外旗杆的长期运维场景中，旗帜与旗杆的连接固定件属于高频损耗部件，长期受风力拉扯、日晒雨淋、温差形变影响，原有固定环极易出现磨损豁口、应力断裂、锈蚀失效等问题，直接导致旗帜脱落、固定位置偏移，影响旗杆正常使用。这款替换环正是针对这类运维痛点设计的专用连接配件，可直接替换原有损坏的固定环，无需对旗杆杆体做额外改造，适配常规户外旗杆的安装尺寸。从结构设计来看，该零件采用单耳带孔的环形结构，主体环形部分内径匹配对应旗杆的杆体外径，套入杆体后可紧密贴合杆壁，避免使用过程中出现径向晃动；单侧延伸的耳片上开设安装通孔，用于穿设固定销或螺丝，将环体锁紧在旗杆的预设安装位，防止环体沿杆体轴向窜动，同时耳片的延伸角度经过反复校核，既保证安装操作时有足够的操作空间，又不会突出过多剐蹭旗帜面料，减少旗帜边缘的磨损。零件整体采用等厚度薄板结构设计，厚度方向尺寸统一，既可以通过金属板材激光切割工艺快速加工成型，也可采用3D打印工艺制作小批量替换件，加工门槛低，适合现场应急维修时快速制作。安装边界方面，环形内孔的公差设置为间隙配合，既保证套入杆体时无需额外敲击即可顺利装配，又能将配合间隙控制在合理范围，避免大风天气下环体与杆体碰撞产生异响；耳片上的安装孔位置与杆体上的原有固定孔位完全对齐，替换时可直接沿用原有固定紧固件，无需重新钻孔攻丝，大幅降低现场维修的工作量。从受力角度分析，环形主体的截面宽度经过受力校核，可承受常规风力下旗帜拉扯产生的拉应力，耳片与环形主体的过渡位置采用圆角过渡，避免应力集中导致的断裂问题，相比原有薄壁固定环，结构强度有明显提升，可有效延长固定件的更换周期，减少户外旗杆的运维频次。
