手动螺旋起重支撑机械结构设计

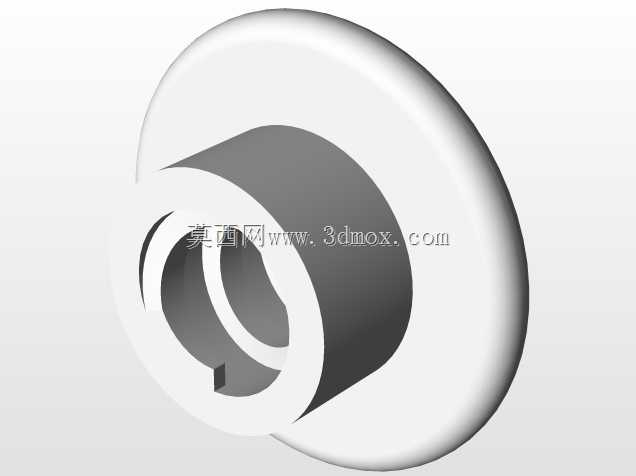

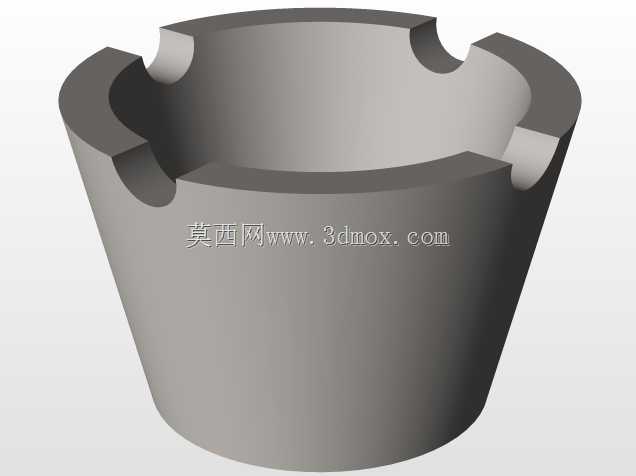

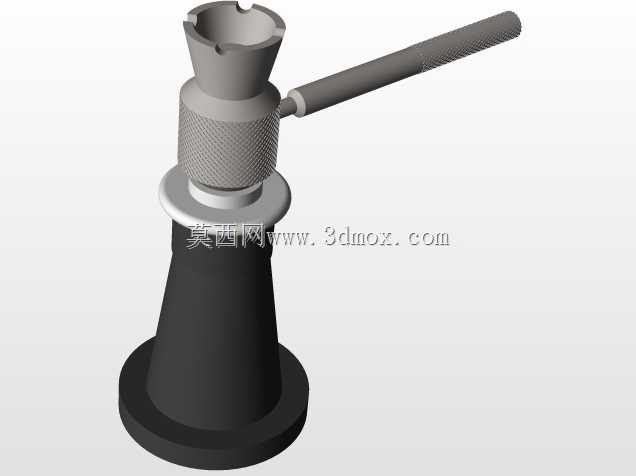

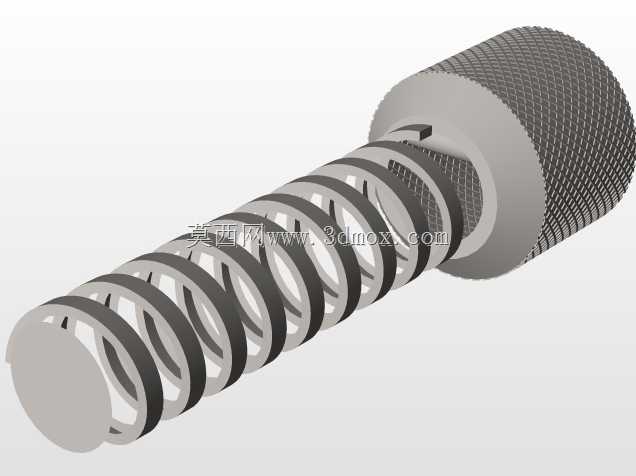

在汽修维保、小型设备安装、轻型构件临时支撑的作业场景里，这类手动螺旋顶升结构是一线作业人员最常接触的基础机具，它不需要外接动力源，完全依靠丝杠副的机械咬合传递作用力，相比液压类顶升工具，不存在密封件老化漏油、泄压回落的隐患，尤其适合长时间持重支撑的工况，比如车辆底盘检修时的安全支顶、小型机床调平过程中的高度微调、钢结构拼装时的对位托举，都能看到这类结构的实际应用。从结构设计逻辑来看，底部的圆盘式底座是整个机具的承载基础，设计时优先考虑接地比压的控制，足够的盘径能够分散上部传递的载荷，避免在松软地面或者脆性地坪上出现压痕、下陷的问题，底座与锥台形主体的衔接处做了圆弧过渡处理，减少应力集中的风险，避免长期承受偏载时出现根部断裂的问题。上部的筒段是丝杠副的容纳腔体，锥台形的外轮廓设计一方面是优化受力路径，让顶升载荷顺着锥面均匀传递到底座，另一方面也能在同等耗材用量下提升主体的抗扭、抗弯刚度，相比直筒结构，锥台造型在承受侧向偏载时的结构稳定性更优，不会因为轻微的横向力就出现失稳变形。顶部的内孔是与丝杠配合的传动部位，梯形螺纹的选型是这类结构的核心，梯形螺纹的牙型强度高，传动过程中的自锁性能可靠，只要螺纹升角小于当量摩擦角，即便撤去操作力，顶升的重物也不会自行回落，从根源上保障作业安全。实际建模过程中，需要重点关注丝杠与主体腔体的配合间隙，间隙过小会导致操作时转动卡滞，尤其是在露天作业沾附沙尘的工况下，过小的间隙很容易进入杂物造成传动卡死；间隙过大则会导致顶升时出现晃动，支撑精度不足。主体的壁厚设计需要结合额定顶升载荷做校核，既要避免壁厚过薄造成承压变形，也要避免壁厚过大增加整机重量，不便于人工搬运转移。这类手动螺旋顶升结构的作业边界很明确，适合中等重量载荷的垂直举升，不适合用于大吨位重载顶升，也不能长期替代固定支撑结构使用，作业时需要保证底座放置平整，尽量让载荷沿主体轴线垂直传递，避免长时间承受过大的侧向力，防止螺纹副出现偏磨或者主体变形。从建模细节来看，所有的棱边都做了小倒角处理，既可以消除加工过程中的毛刺锐边，避免搬运操作时划伤人员，也能减少热处理环节的应力集中点，提升零件的整体疲劳强度。顶部的承托端面需要保证足够的平面度，避免与被顶升物件接触时出现点接触、线接触的情况，防止局部应力过大压伤被支撑件的表面，也能降低顶升过程中物件滑移的风险。
