剪式车载汽车升降支撑装置结构设计

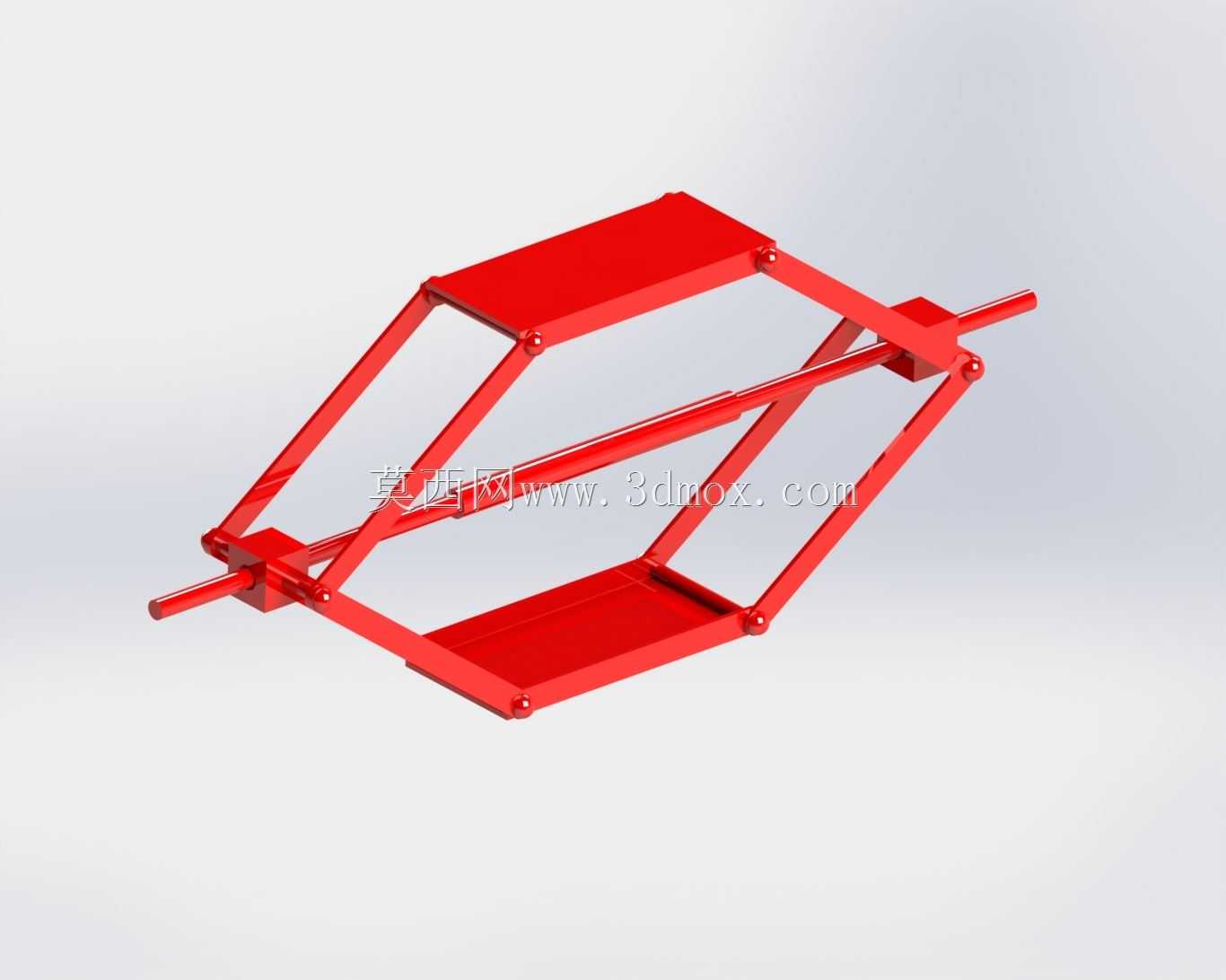

日常汽车维保场景里，这类剪式升降支撑装置是私家车主、小型维修门店更换轮胎、检查底盘部件时最常用的便携举升工具，相比液压类举升设备，它的结构更紧凑，收纳后占用后备箱空间极小，不需要额外加注液压油，日常存放几乎免维护，适配绝大多数家用轿车的底盘离地间隙要求。从结构设计逻辑来看，这套装置采用对称布置的交叉剪臂作为核心承载构件，上下两端分别设置支撑托板与底座板，托板表面做了防滑处理，接触车辆底盘支撑位时能避免滑移，底座板增大与地面的接触面积，在非硬化路面使用时也能降低压强，防止支撑下陷。传动部分采用梯形丝杠副贯穿剪臂铰接点，转动端部的受力杆就能带动两侧剪臂同步收拢或展开，梯形丝杠具备自锁特性，举升到任意高度后都能自动锁止，不会因为负载出现回落，保障作业过程的安全性，不需要额外加装锁止销之类的固定构件，简化了操作步骤。做三维结构设计时，首先要明确剪臂的受力边界，单组剪臂采用钢板冲压成型，铰接位置采用销轴连接，销轴与剪臂安装孔之间预留合理的转动间隙，避免长期使用出现锈蚀卡滞，同时要校核举升到最高位置时剪臂的夹角，避免夹角过小导致整体结构失稳，也要保证最低收拢高度能顺利伸入车辆底盘下方，适配不同车型的最小离地间隙。安装边界方面，收拢状态下整体高度控制在100mm左右，完全展开后的最大举升高度能达到350mm以上，足以满足家用轿车更换轮胎时的轮胎离地高度要求，托板的尺寸刚好对应车辆底盘预设的千斤顶支撑点，不会顶到底盘的管线、护板等薄弱部件。实际使用时，只需要将装置放置在平整地面，对准底盘支撑位，用随车的扳手转动丝杠端部的杆头，就能平稳将车辆举升到需要的高度，整个操作过程不需要太大的操作力，单人就能独立完成。结构上所有铰接点都做了圆角处理，避免应力集中，长期承受交变载荷也不容易出现焊缝开裂、构件变形的问题，丝杠表面做了防锈处理，在潮湿的车库或者雨天户外使用也不容易锈蚀卡滞，整体结构没有复杂的液压密封件，故障率极低，适合作为车载应急配套工具长期存放。
