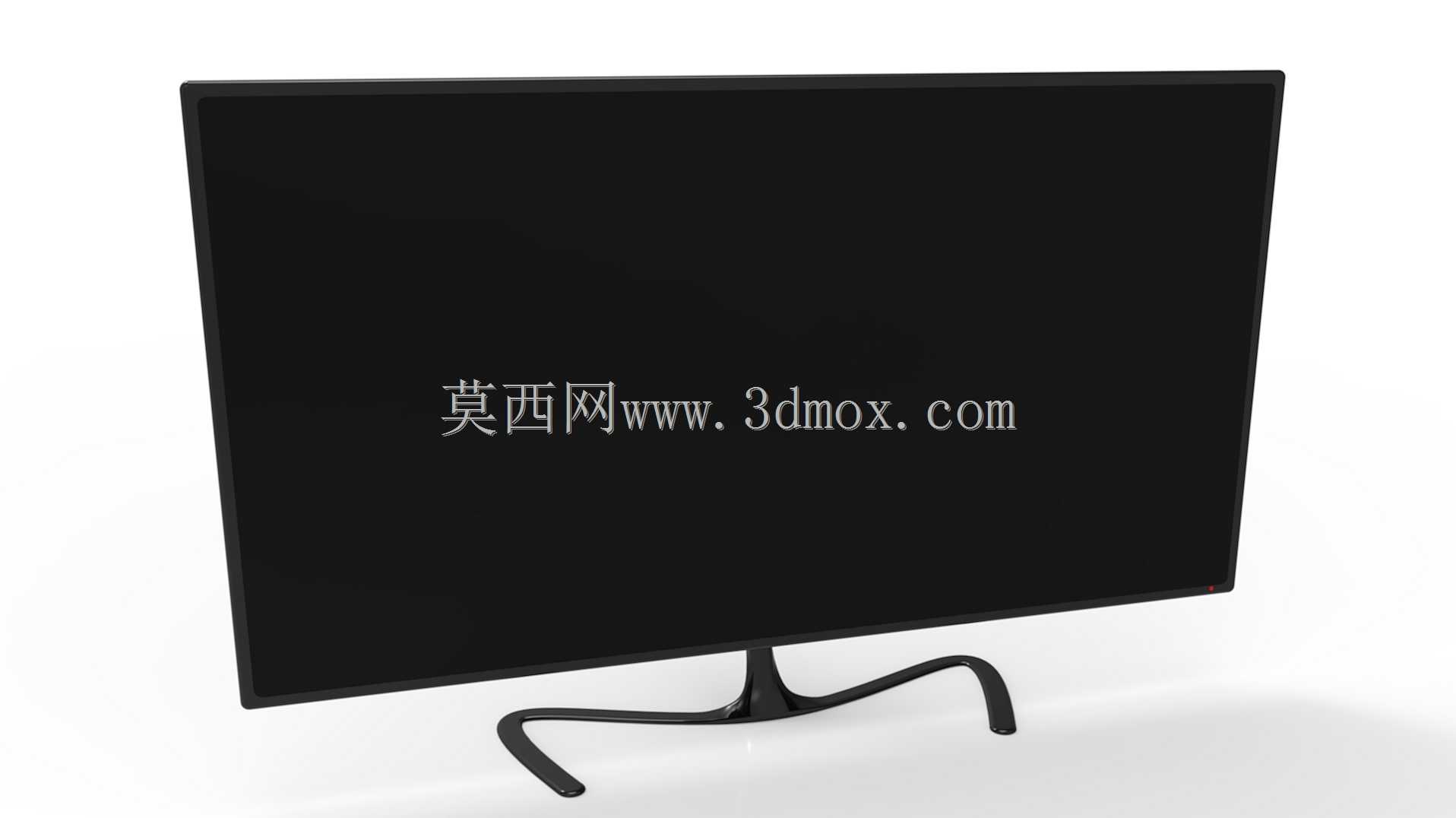

家用曲面底座窄边液晶电视外观结构

日常做消费电子结构建模时，这类窄边液晶电视的外观结构是很典型的练手与落地参考项，先从实际应用场景说，这类产品主要面向家庭客厅、卧室壁挂或桌面摆放使用，也可适配小型会议室、门店前台的展示场景，不同摆放场景对结构的安装边界要求差异明显。先讲安装边界的设计考量，做桌面摆放适配时，底座的支撑跨度直接决定防倾倒性能，这款采用的弧形一体式底座，两个支撑脚的外沿跨度接近屏幕宽度的七成，支撑点落在屏幕重心垂线外侧15mm左右，哪怕屏幕有10度以内的倾斜触碰也不会侧翻，底座与桌面的接触位置预留了3mm厚度的防滑硅胶垫安装槽，避免硬接触刮花木质、玻璃桌面，同时抵消日常擦拭屏幕时的水平滑移。如果是壁挂安装场景，背部的VESA挂架孔位做了沉台设计，孔位间距符合通用100*100mm、200*200mm的壁挂标准，沉台深度刚好容纳挂架螺丝的头部，不会出现螺丝顶到内部电路板的问题，背部的走线槽从挂架区域一直延伸到下边框的接口区，方便电源线、HDMI线顺着槽位隐藏走线，不会出现线材杂乱外露的情况。再聊功能特性对应的结构设计，窄边框的设计不是单纯做薄边框那么简单，屏幕的固定方式从传统的正面压条改成了背部卡扣+侧边点胶的组合，边框宽度控制在8mm以内，同时要保证屏幕运输过程中不会出现松脱，卡扣的间距设置为120mm一个，每个卡扣的卡合量留0.8mm，既方便组装时的对位，也能抵消塑料边框受热膨胀产生的形变。下边框的指示灯、遥控接收头的位置做了半透明的PC件嵌槽，接收头的角度向下倾斜5度，避免桌面摆放时接收角度被底座遮挡，不管是坐姿还是站姿操作遥控器都能顺畅响应。背部的散热孔采用长条格栅式设计，开孔位置避开了内部主板、电源板的电容引脚区域，防止灰尘直接落到引脚造成积灰短路，散热孔的倾斜角度向下，避免液体泼溅时直接流入机身内部。设计思路上优先平衡外观质感与结构可靠性，屏幕的后壳采用高光黑色ABS材质，曲面过渡的R角从背部中心向四周逐渐收窄，不会出现生硬的棱角，底座的表面做了亮面烤漆处理，和屏幕的黑色边框形成质感统一，同时底座的内部做了十字加强筋，在保证外观厚度只有10mm的前提下，承重能力可以支撑20kg以内的屏幕重量，不会出现长期使用后底座弯曲变形的问题。接口区域设置在背部靠下的侧方，插拔线材时不需要把电视从墙面挪开，接口之间的间距留足了15mm，哪怕是带大屏蔽壳的HDMI线也能顺畅插拔，不会出现相邻接口互相干扰的情况。
