带杯位分格注塑餐盒结构设计

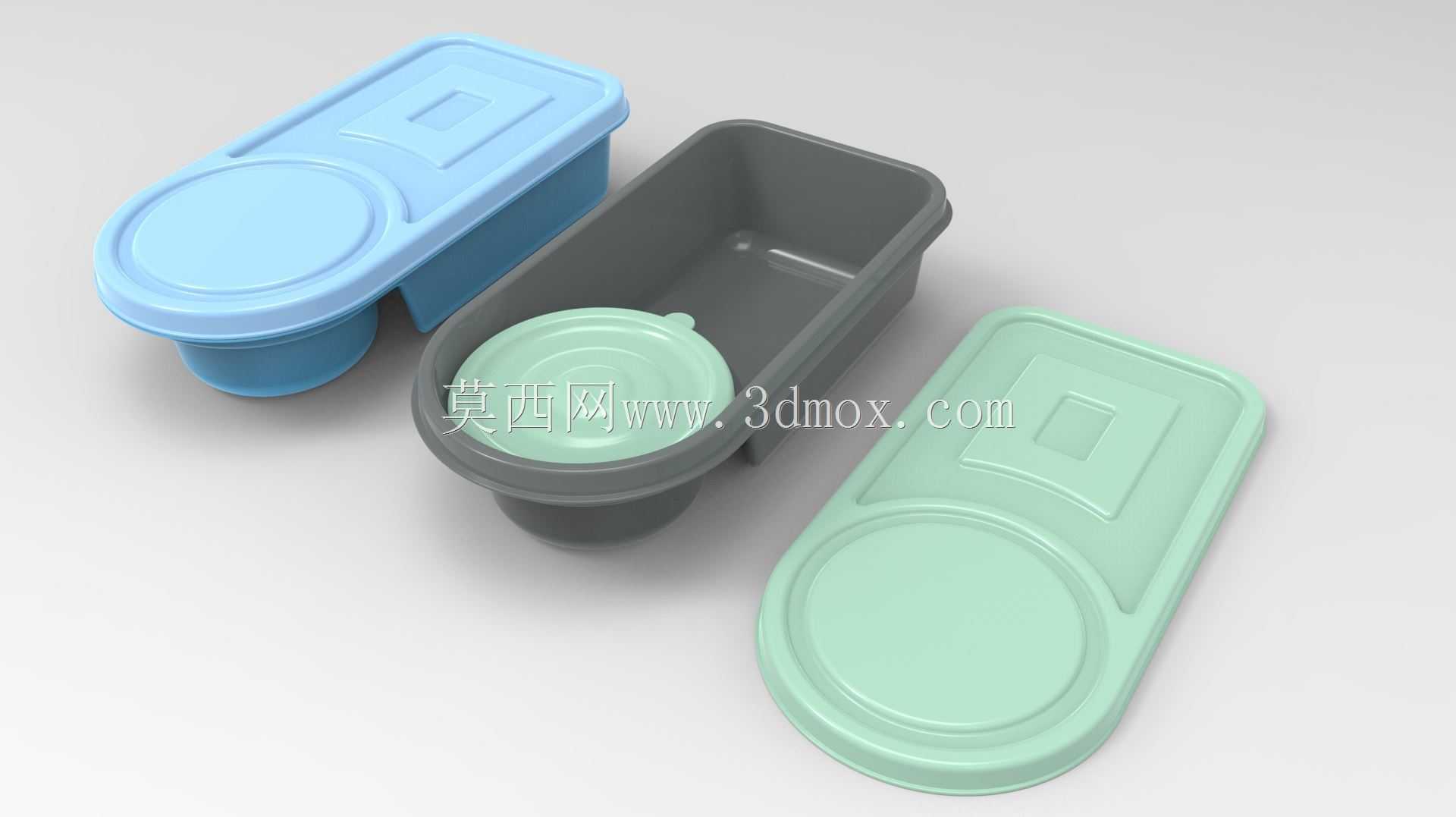

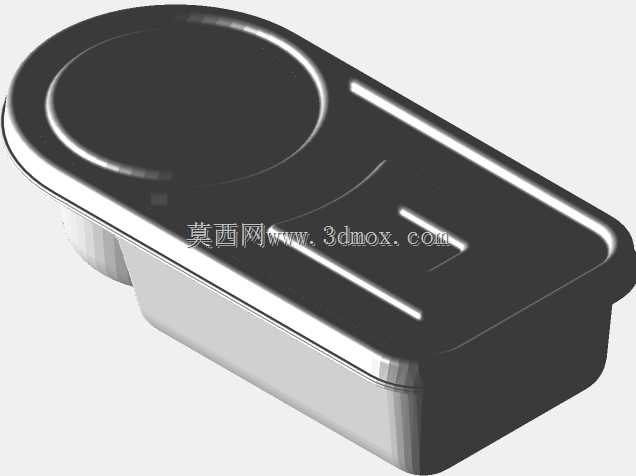

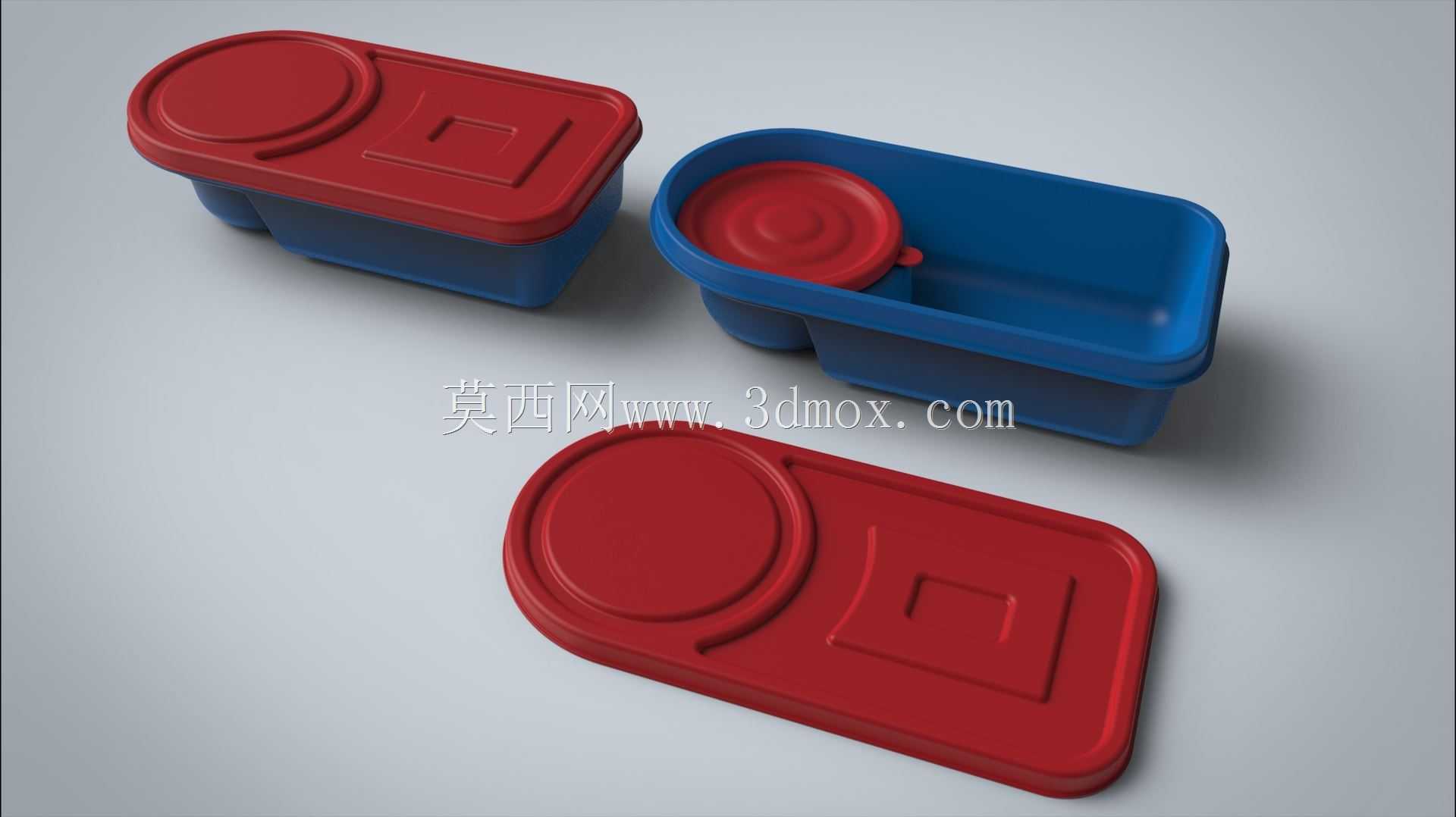

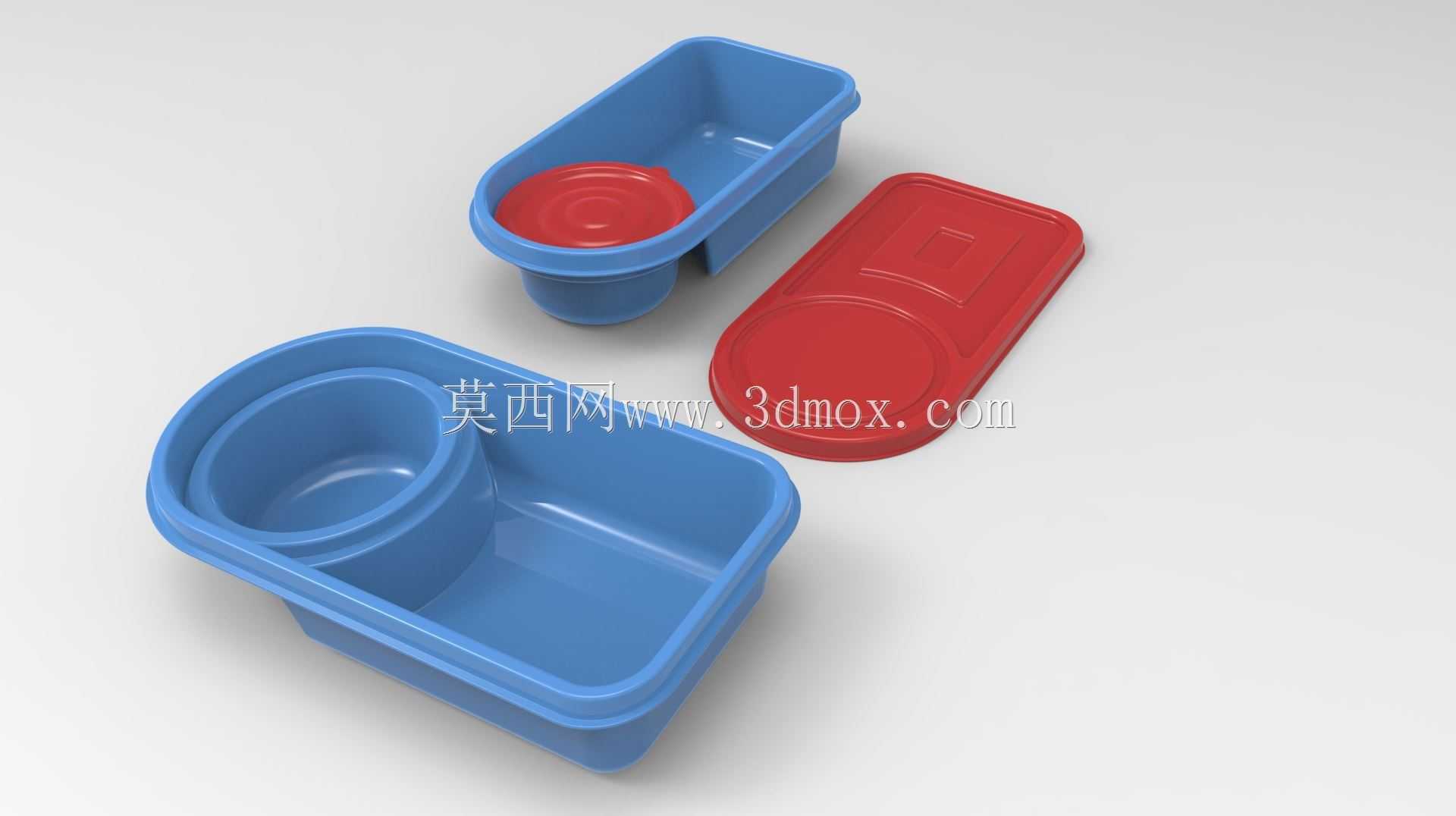

这款带独立杯位的分格食品容器，主要面向餐饮外带、便利店即食餐食分装场景设计，适配日常便当、轻食套餐、带饮品组合餐的盛装需求，可同时容纳固态餐食与独立杯装饮品，避免运输过程中饮品倾洒污染餐食。容器主体采用一体化注塑成型结构，整体为圆角长方造型，边角处做了R3以上的圆弧过渡，既避免注塑过程中应力集中导致的成型缺陷，也能减少使用过程中磕碰划伤的风险，同时方便脱模工序的顺畅进行。主体腔体被分隔为两个独立区域，较大的矩形腔体用于盛放主食、菜肴等固态或半固态食物，较小的圆形下沉腔体专门适配常规口径的一次性饮品杯，下沉深度设计为杯身高度的三分之一，能够对杯体形成稳定的侧向限位，即使餐盒整体出现一定角度倾斜，杯体也不会轻易滑出移位。配套的密封盖采用与容器本体轮廓匹配的造型，盖体边缘设置了一圈与容器口沿配合的倒扣结构，扣合后可形成可靠的密封连接，避免餐食汤汁渗漏，盖体表面做了局部内凹的加强筋设计，在不增加壁厚的前提下提升盖体的结构刚度，减少堆叠过程中出现的盖体塌陷变形问题。设计过程中充分考虑注塑成型的工艺要求，整体壁厚控制在1.8mm-2mm区间，壁厚均匀无突变，避免出现缩痕、缺胶等成型缺陷，所有加强筋的厚度不超过主体壁厚的0.6倍，防止筋位对应外表面出现缩印影响外观质量。容器口沿处做了外翻的卷边结构，既提升了容器整体的握持刚度，也方便使用者开合盒盖，同时卷边结构可作为堆叠时的支撑位，多个空容器堆叠时可通过卷边互相承托，减少储存占用空间。在安装与适配边界上，圆形杯位的内径尺寸匹配市售主流75mm口径一次性塑料杯，容器整体外廓尺寸适配常规外卖餐袋的内部容纳空间，盖体与本体的配合公差控制在±0.15mm，既保证扣合的顺畅度，也能满足日常使用的密封要求，无需额外添加密封圈即可实现基础的防渗漏效果，适合大规模量产使用。
