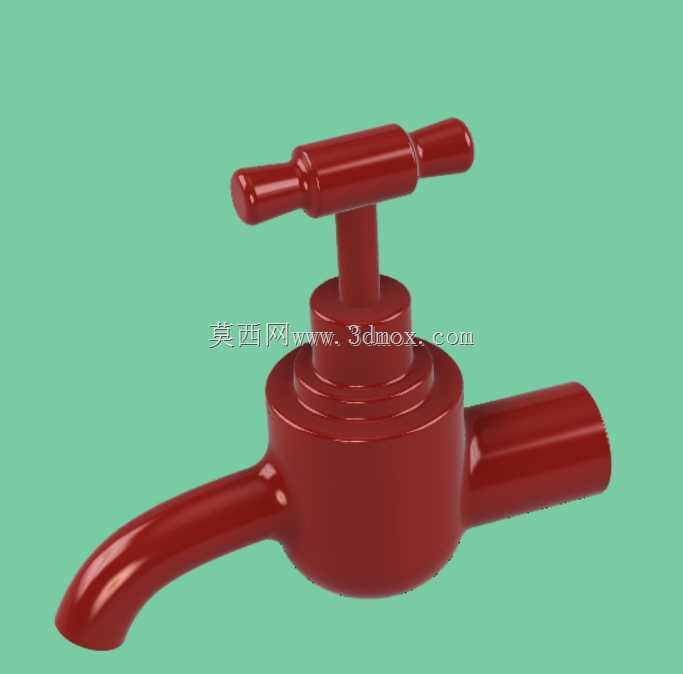

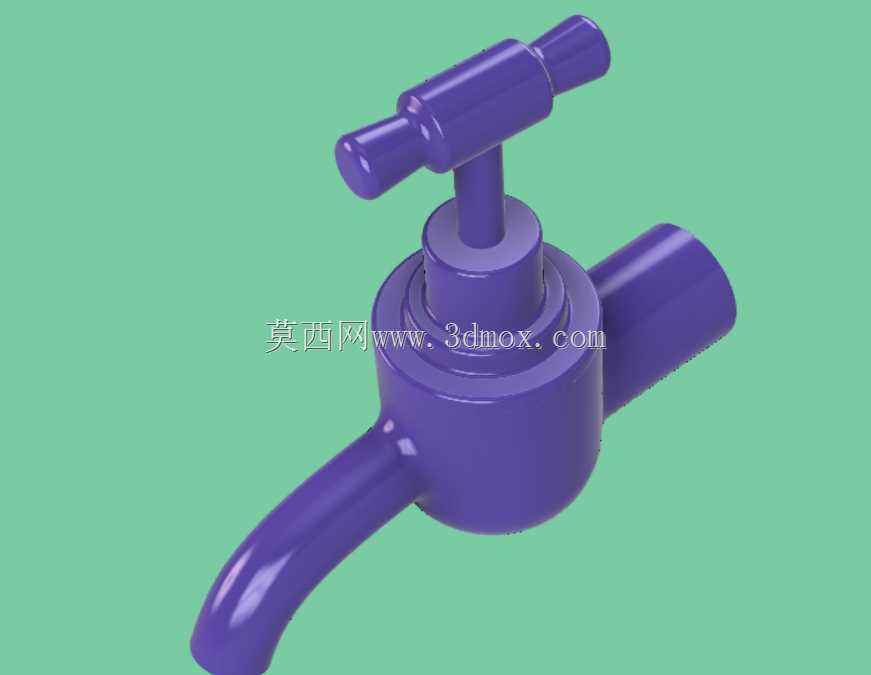

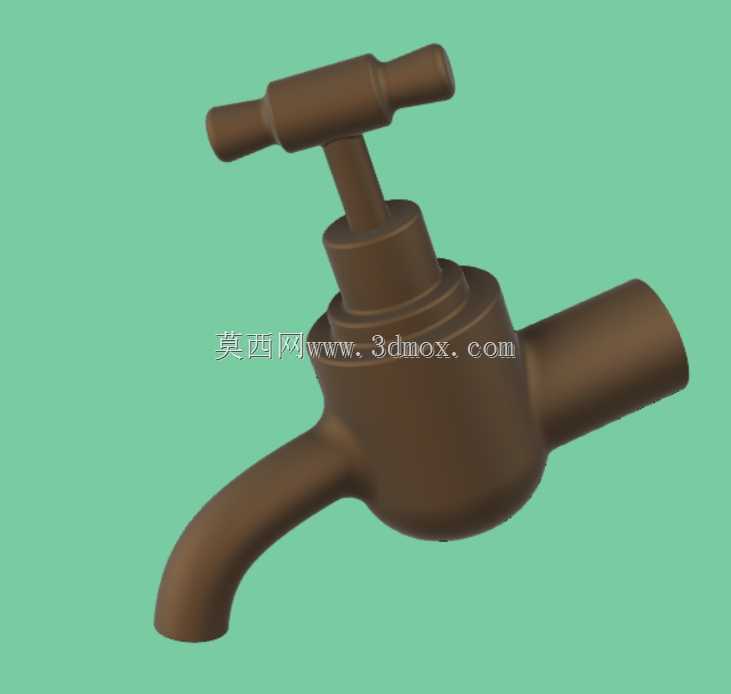

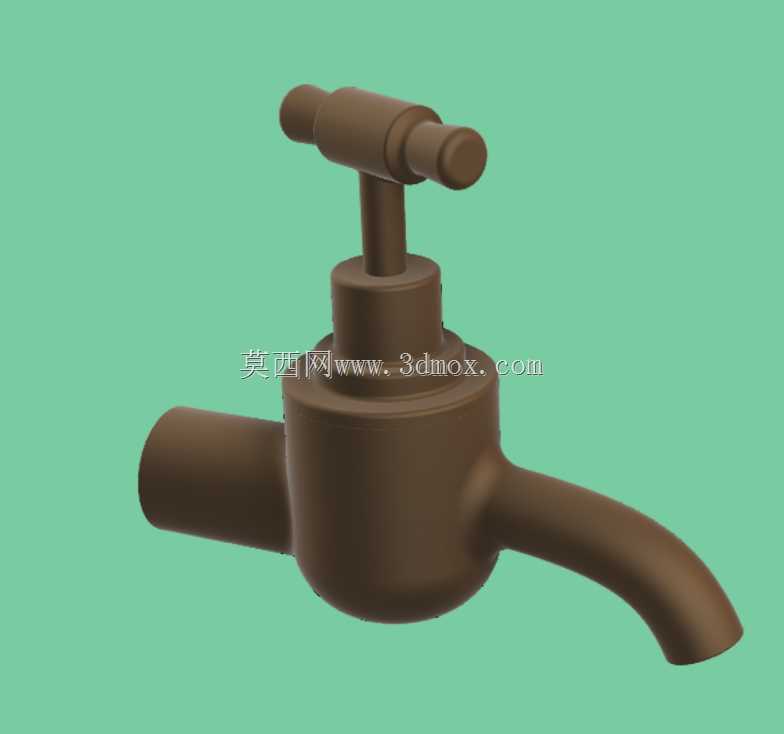

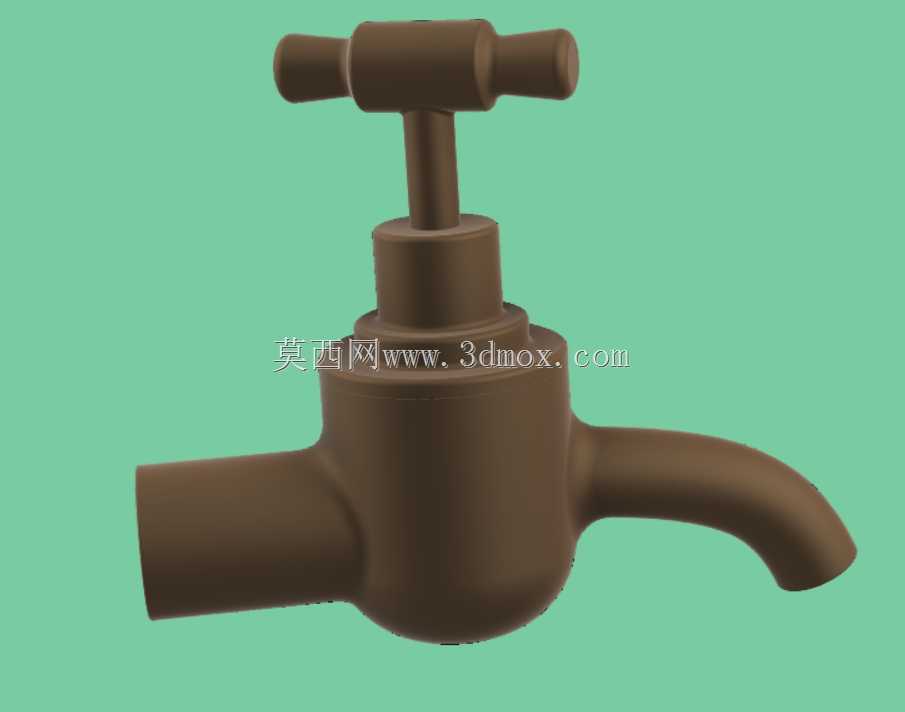

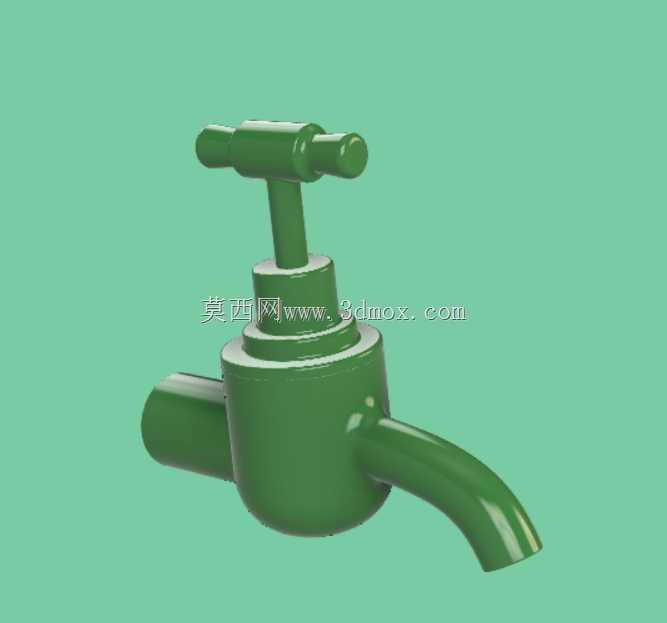

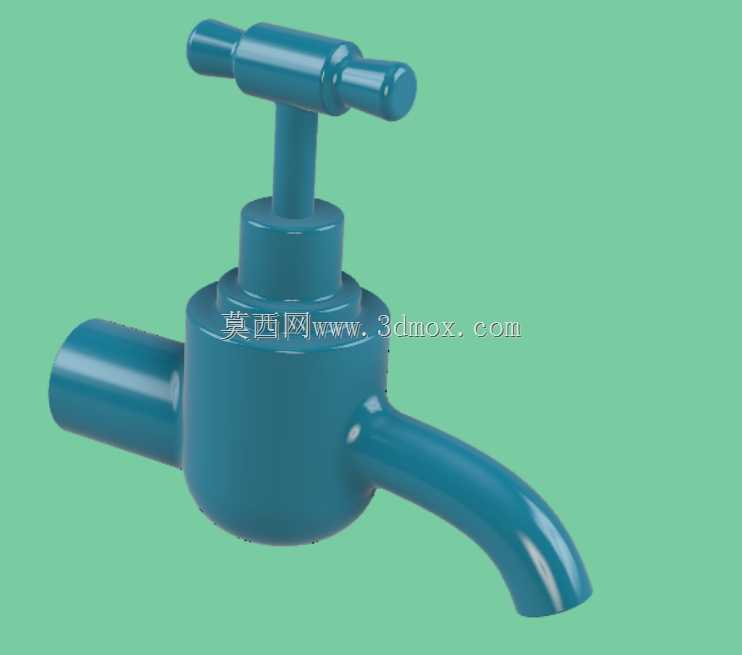

旋柄式截止型水龙头内部结构三维模型

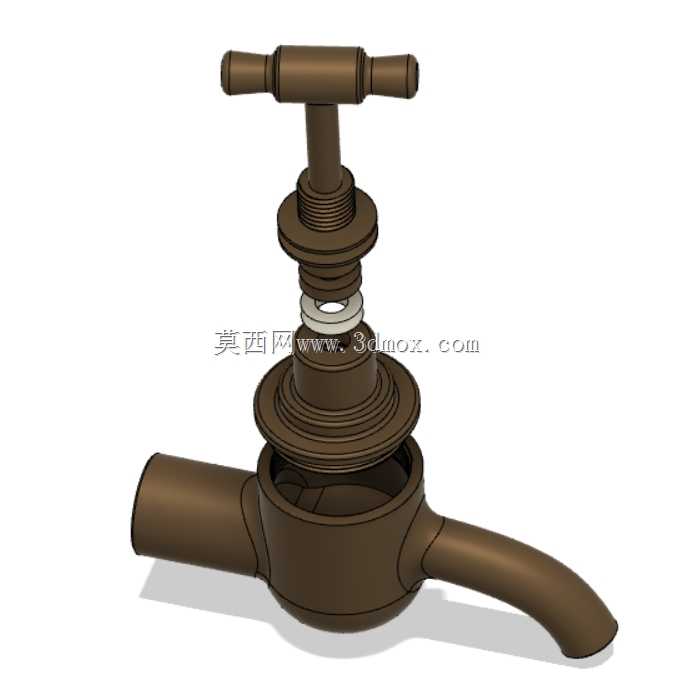

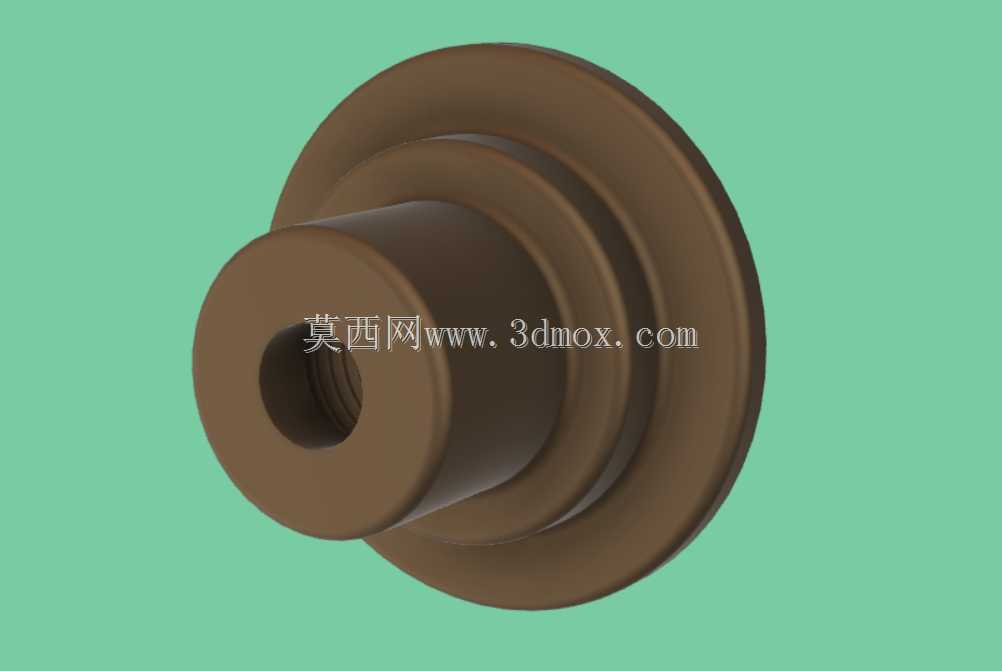

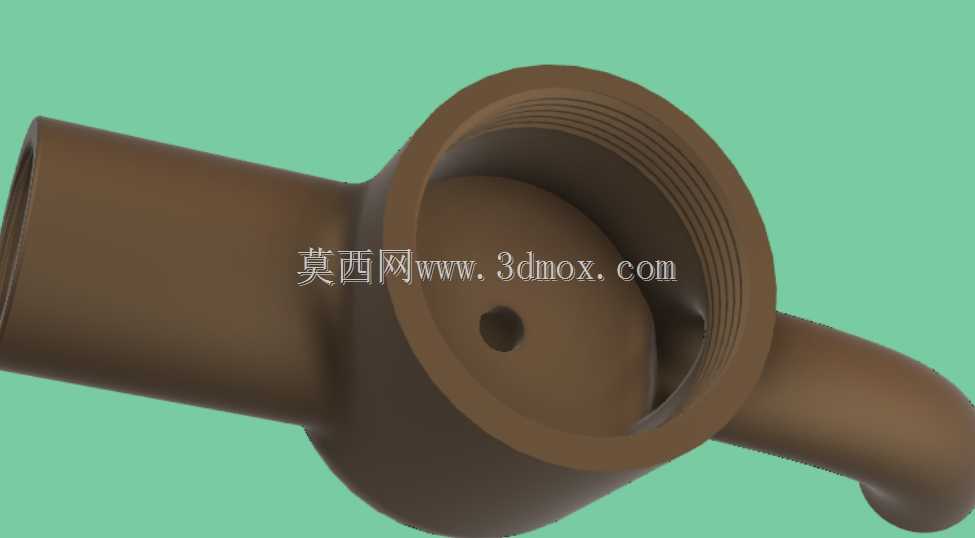

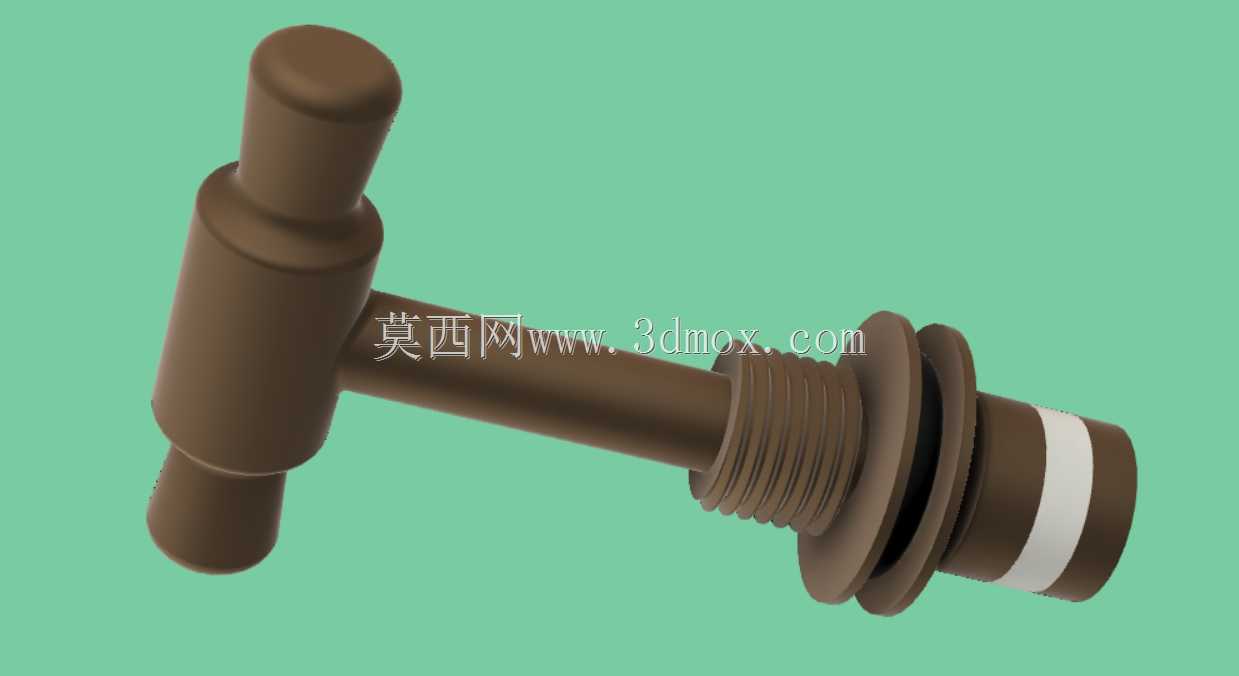

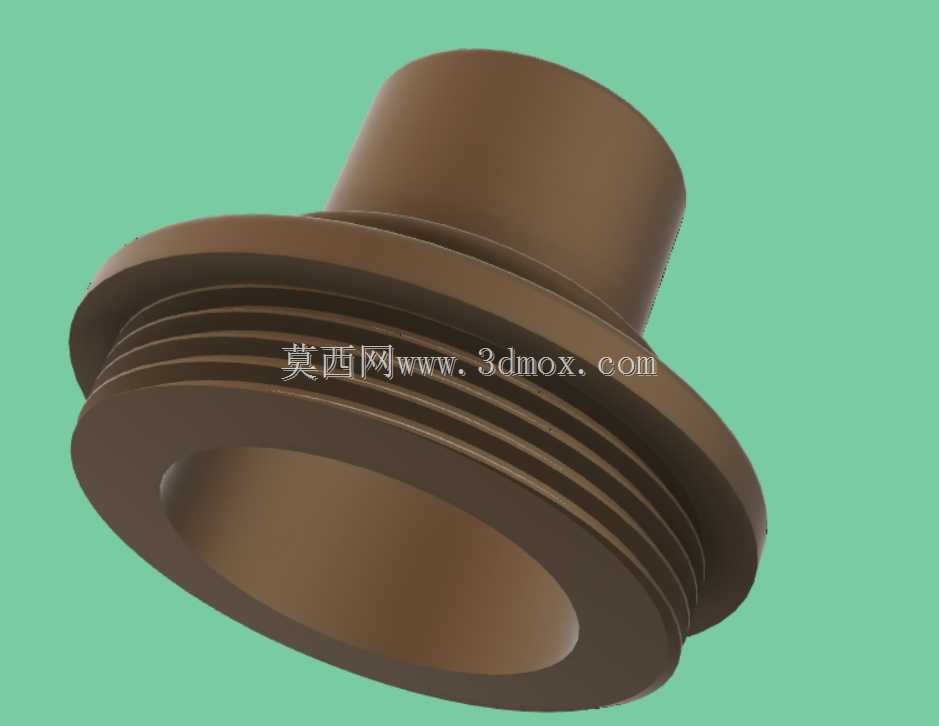

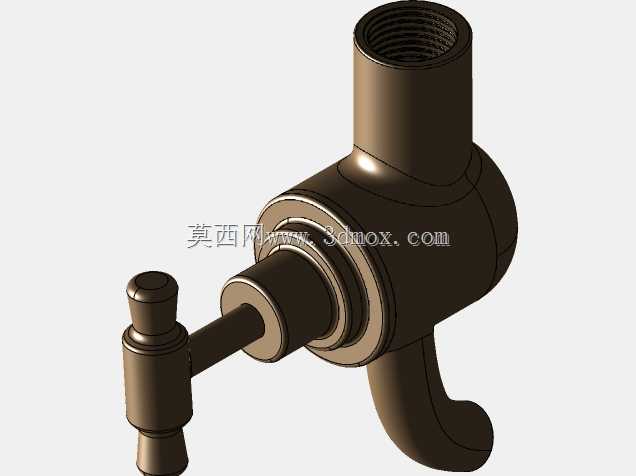

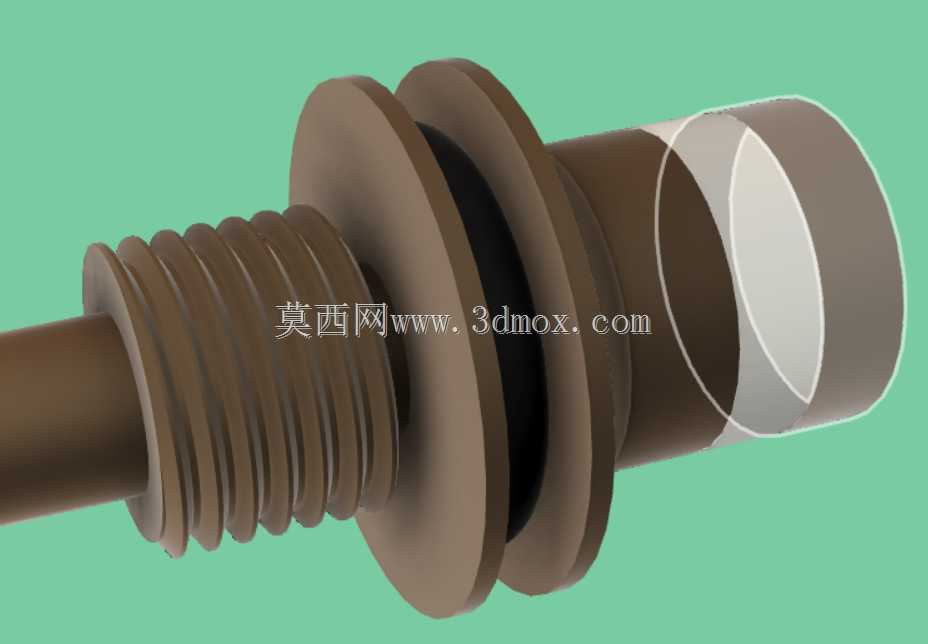

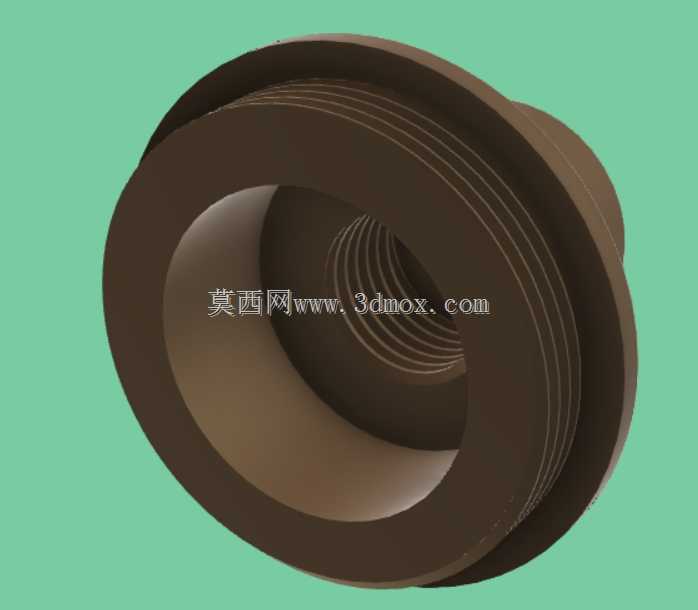

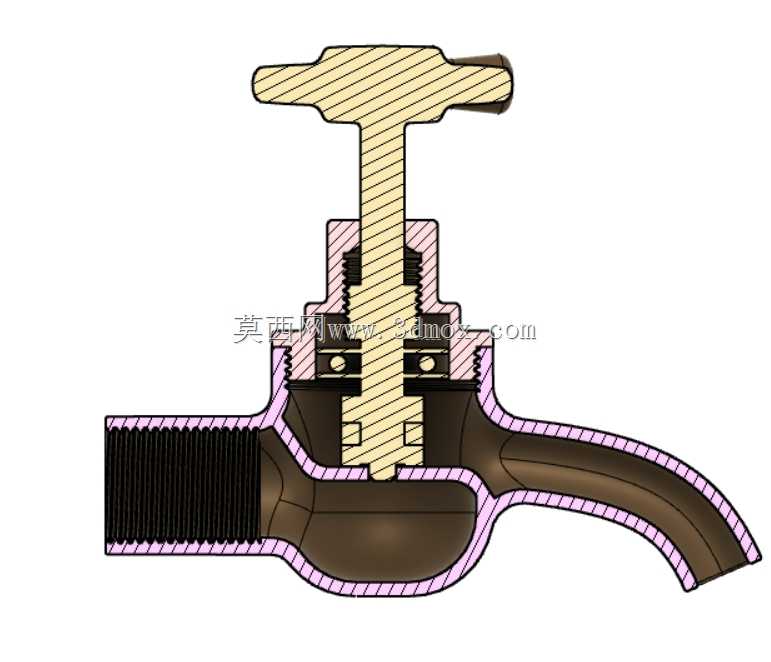

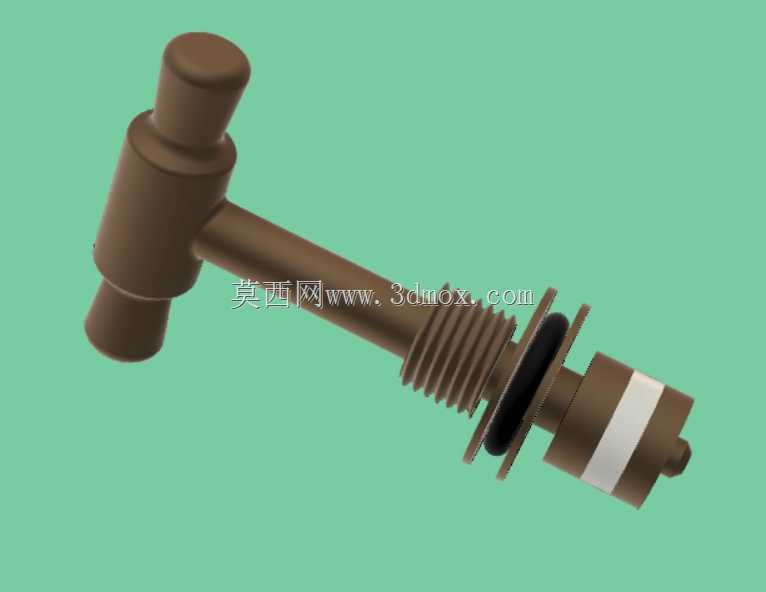

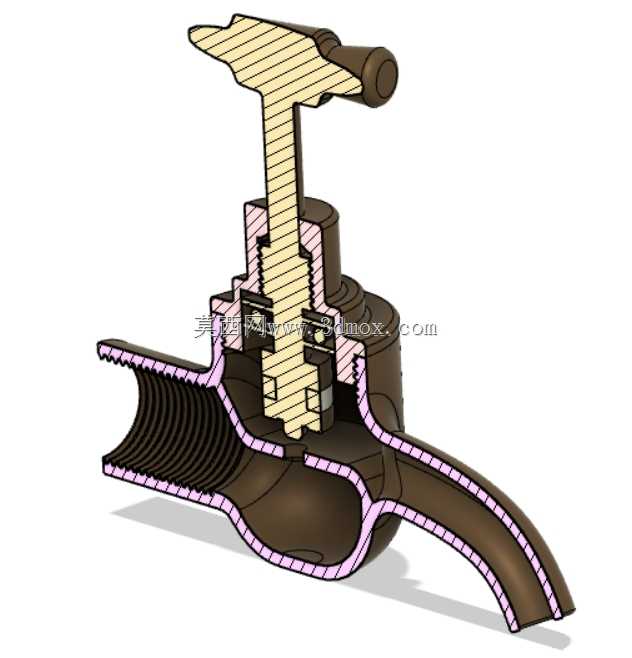

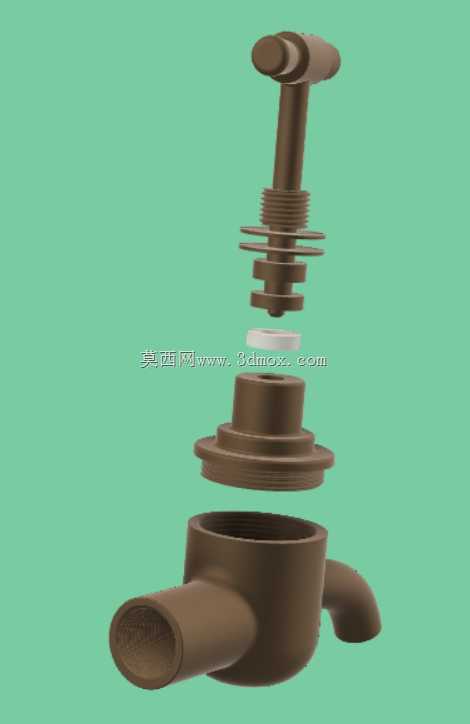

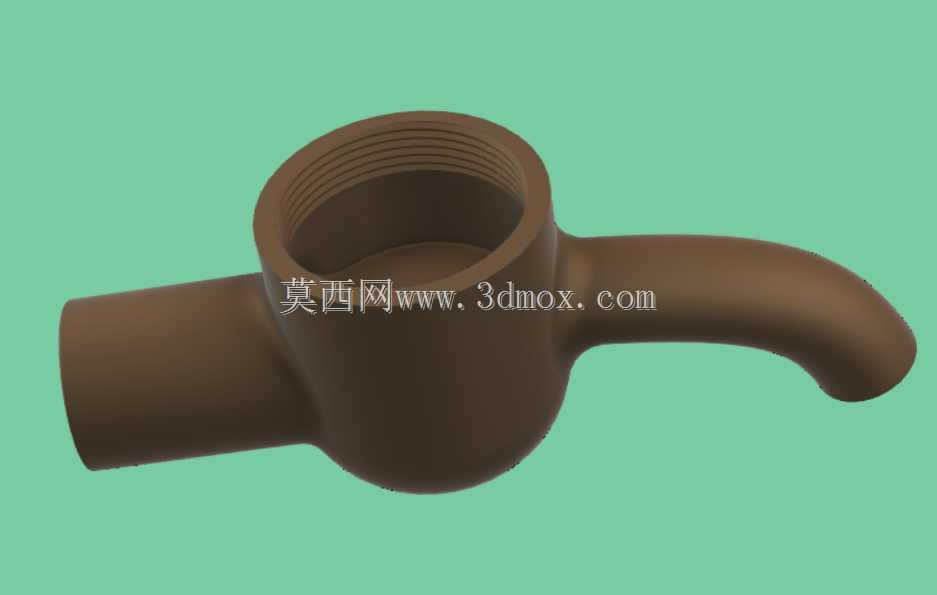

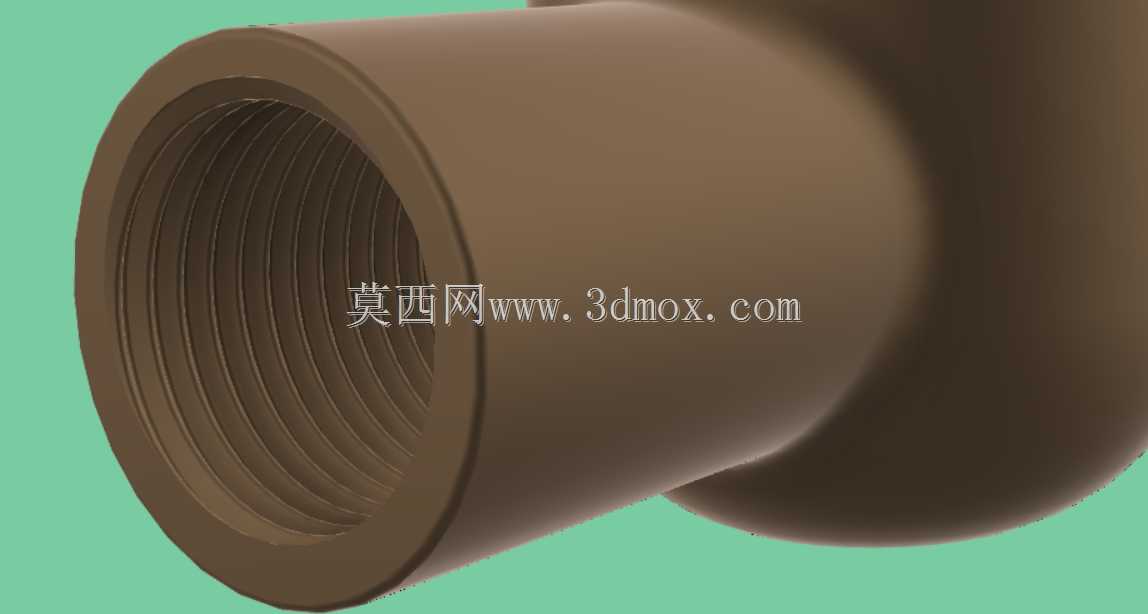

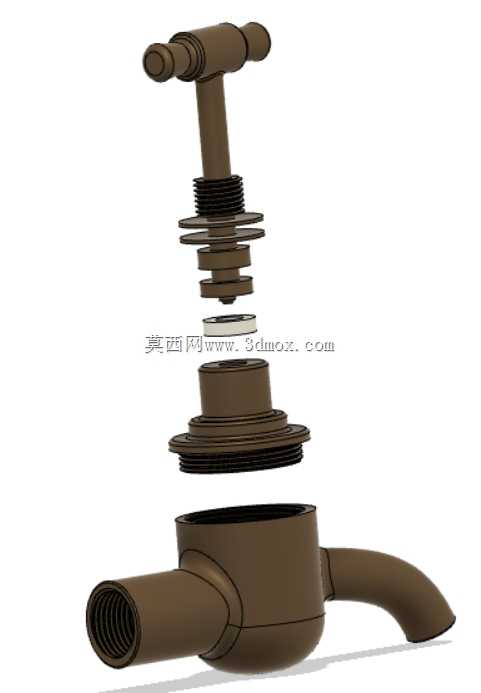

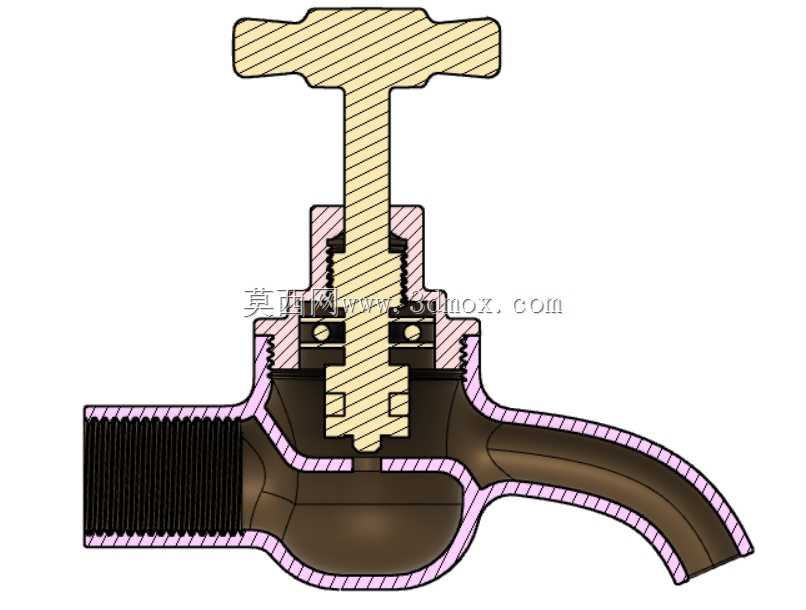

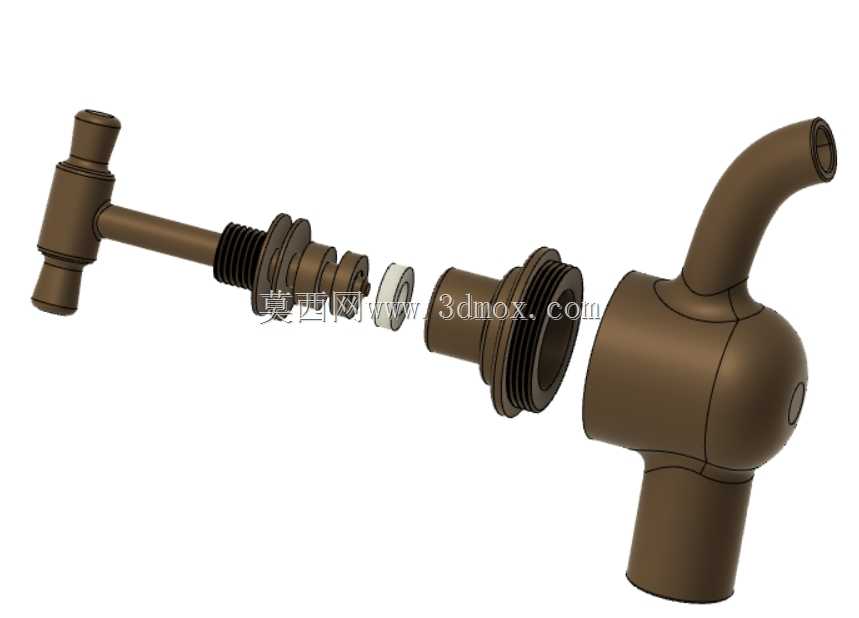

这款旋柄式截止型水龙头的三维结构模型，完整还原了民用供水终端的核心构造，可直接用于卫浴产品结构教学、家装管路系统适配校验、五金配件逆向开发参考等场景。从实际使用场景来看，这类结构的水龙头普遍应用于家庭厨房、公共卫生间、户外临时供水点等低压冷水输送终端，依靠手动旋拧操作实现水路的通断与流量调节，是民用供水管网末端最常见的控制部件之一。从功能特性上看，模型完整呈现了其截止式密封逻辑：阀杆通过梯形螺纹与阀盖配合，旋动手柄时带动下部的密封塞上下位移，当密封塞压紧阀体底部的进水口密封面时，水路完全截断；向上提升密封塞时，水流从进水侧经阀腔流向出水弯管，阀杆提升的高度直接决定过流截面积，以此实现流量的线性调节，这种结构的密封可靠性强，在低压常温清水工况下的使用寿命较长，维修更换密封件的操作门槛较低。设计思路上，模型还原了产品的工程化考量：进水端采用标准外螺纹结构，适配常规民用供水支管的内螺纹接口，安装时无需额外定制转接件；阀盖与阀体之间通过螺纹连接，内置密封填料函，填充密封填料后可避免阀杆活动位置出现渗漏；出水端采用弧形弯管结构，水流转向处做了圆弧过渡，可降低水流转向时的阻力与紊流噪音，避免出水飞溅。从安装边界来看，模型完整还原了各部件的装配尺寸关系，进水端螺纹规格匹配常规4分民用供水管路，手柄旋转的操作空间预留充足，安装时手柄距离墙面的最小间隙可通过模型直接测量，避免出现安装后手柄无法完全旋开的问题；阀腔内部的流道尺寸经过比例还原，可直观看到过流面的结构，方便设计人员校验不同进水压力下的出水流量特性，也可作为教学演示模型，帮助初学者理解手动截止类供水部件的装配关系与工作原理，拆解各零件的配合公差要求，比如阀杆与阀盖的螺纹配合间隙、密封塞的压缩量范围、填料函的填充深度等关键设计参数，都能通过模型的结构比例得到直观呈现。
