台式摇头三速家用桌面电风扇结构设计

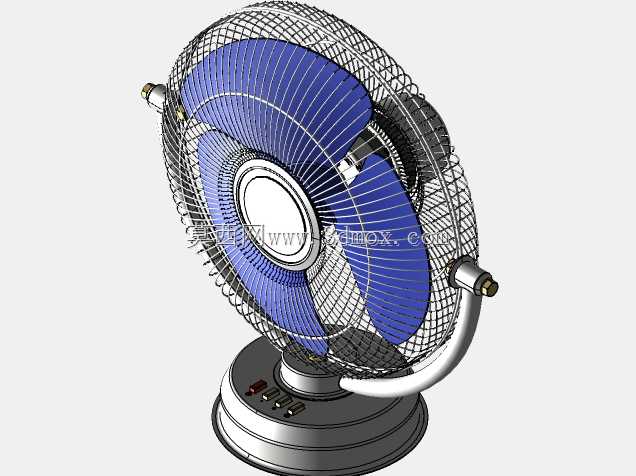

日常办公与居家场景中，桌面送风设备的结构合理性直接影响使用体验与装配维护效率，这款台扇的三维结构完整覆盖了从外部防护到内部传动的全层级零件，可直接作为家用小电器结构设计的参考样例使用。从实际使用场景出发，这款台扇适配桌面、柜台等近距离送风场景，底座采用加重式圆盘结构，放置时的支撑边界覆盖直径220mm的圆形区域，整机重心落在底座中心垂线上，即使在最大仰角送风状态下，整机抗倾覆力矩也能满足日常使用的稳定性要求，无需额外固定即可平稳放置在平整台面上。功能层面，这款台扇设置了三档风速调节结构，对应不同的送风距离与风量需求，低速档适配夜间睡眠场景的轻柔送风，中速档覆盖日常办公时段的持续通风，高速档可满足短时间快速降温的大流量送风需求；同时搭载了水平方向自动摇头结构，摇头覆盖角度约120度，可扩大送风覆盖范围，避免固定直吹带来的体感不适，机头俯仰调节角度可在上下30度范围内手动锁定，适配不同坐姿下的送风高度需求。设计过程中，结构工程师优先考虑了装配与维护的便捷性，网罩采用前后分体式卡扣加锁扣的固定结构，无需专用工具即可快速拆卸，方便日常清洁扇叶与网罩积灰；扇叶采用五片不等距弧面结构，在保证送风效率的同时降低旋转过程中的气流紊流噪音，扇叶与电机输出轴采用D型截面配合加锁紧螺母固定，避免长期旋转出现松脱打滑问题。内部结构层面，模型完整还原了电机绕组、定子、转子的装配关系，前后轴承的定位结构完全符合实际装配公差要求，连接机头与底座的俯仰支架采用金属弯管结构，过线孔位置做了圆弧倒角处理，避免摇头过程中内部电源线被磨损；底座内部预留了足够的走线空间与开关安装位，调速开关、摇头控制开关的安装卡扣与实际量产零件的安装尺寸完全匹配，所有连接用的螺母、螺栓、自攻螺丝都按照实际装配位置排布，甚至还原了不同规格螺丝的长度与头型差异，可直接用于生成爆炸图指导装配作业，也可作为同类桌面送风设备结构改型的设计基础，帮助设计人员快速校核零件干涉、运动行程等关键参数，缩短新品开发的结构验证周期。
