桌面台式摇头送风风扇结构设计

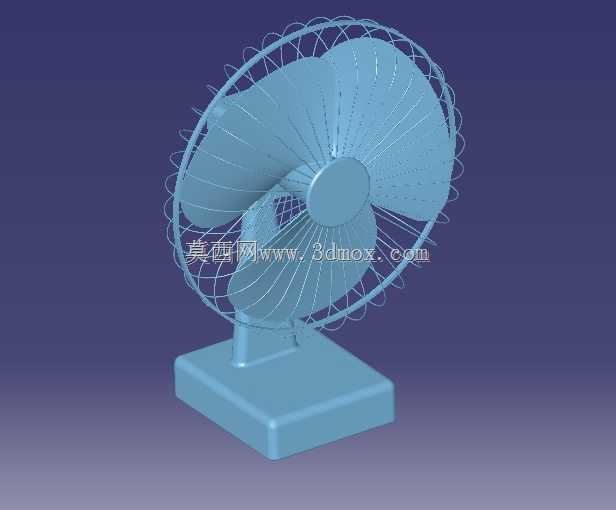

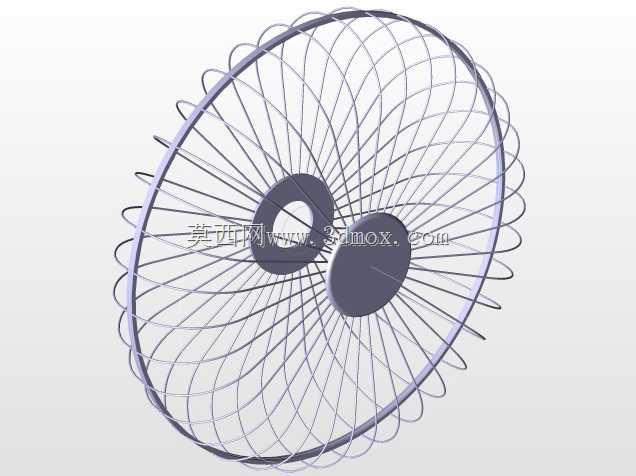

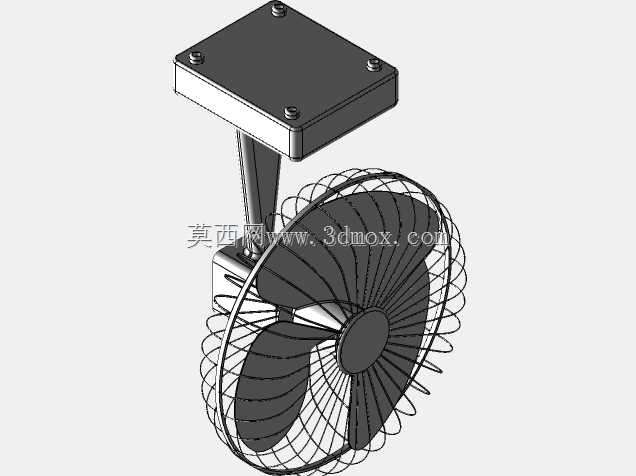

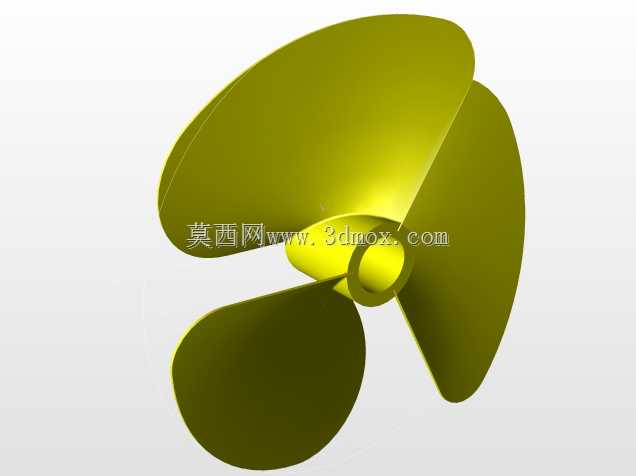

日常办公桌面、居家卧室床头这类小范围送风场景里，台式风扇是适配度极高的空气循环设备，不需要复杂的安装固定流程，放置在平整台面即可接入电源使用，能够在炎热环境下为单人或小范围区域提供定向流动的空气，加快人体表面汗液蒸发实现降温体感，也可配合空调使用加快室内空气循环，平衡不同区域的温度差，避免局部空间冷气淤积。这款台扇的整体结构分为方形承重底座、可调角度支撑立柱、扇叶驱动组件、前后防护网罩四个核心部分，建模过程中优先考虑了各部件的装配干涉问题，底座采用带圆角的方形实心结构，底部预留了防滑胶垫的安装槽位，整体重心落在底座几何中心范围内，即使扇头调整到最大仰角状态，整机也不会出现倾覆风险，底座内部预留了驱动电机的走线空间、摇头机构的安装腔体，同时兼顾了配重作用，不需要额外增加配重块即可满足整机稳定性要求。支撑立柱连接底座与扇头组件，设计了俯仰角度调节的铰接结构，可实现扇头在垂直方向0到35度的仰角调整，铰接位置预留了阻尼垫片的安装位，调整角度后可依靠阻尼力保持姿态，不会出现扇头自行下坠的问题。扇叶采用三片式大弧度曲面设计，建模时对叶片的曲面弧度做了反复校核，保证叶片旋转时的送风距离与风量均匀性，同时降低叶片切割空气产生的风噪，叶片根部与电机输出轴的连接位置做了加强筋结构，避免长期高速旋转出现叶片根部断裂的问题。前后防护网罩采用径向辐条加外圈加强环的结构，网罩的栅格间距控制在12毫米以内，既不会阻碍气流通过，也能避免手指误触旋转的扇叶造成机械伤害，前后网罩采用卡扣式连接结构，不需要额外紧固件即可完成装配，后续拆卸清洁扇叶时操作便捷。建模时对各部件的安装边界做了明确标注，底座的长宽尺寸控制在180毫米乘150毫米范围内，整机最大高度为380毫米，扇头网罩的最大直径为300毫米，放置在桌面时占用的台面空间极小，不会挤占过多的办公或置物区域，扇头的水平摇头角度覆盖120度范围，可覆盖扇形区域内的多个送风点位，不需要频繁手动调整风扇朝向即可满足小范围内多人的送风需求。各部件的连接位置都预留了标准件的安装孔位，电机选用常规的单相交流异步小功率电机，安装位尺寸符合通用小风扇电机的安装标准，后续生产时可直接选用市售标准件完成装配，不需要单独开模定制非标连接件，有效控制生产制造成本，网罩的辐条采用直径2毫米的细杆结构，在保证结构强度的前提下尽可能降低对气流的阻挡，提升送风效率。
