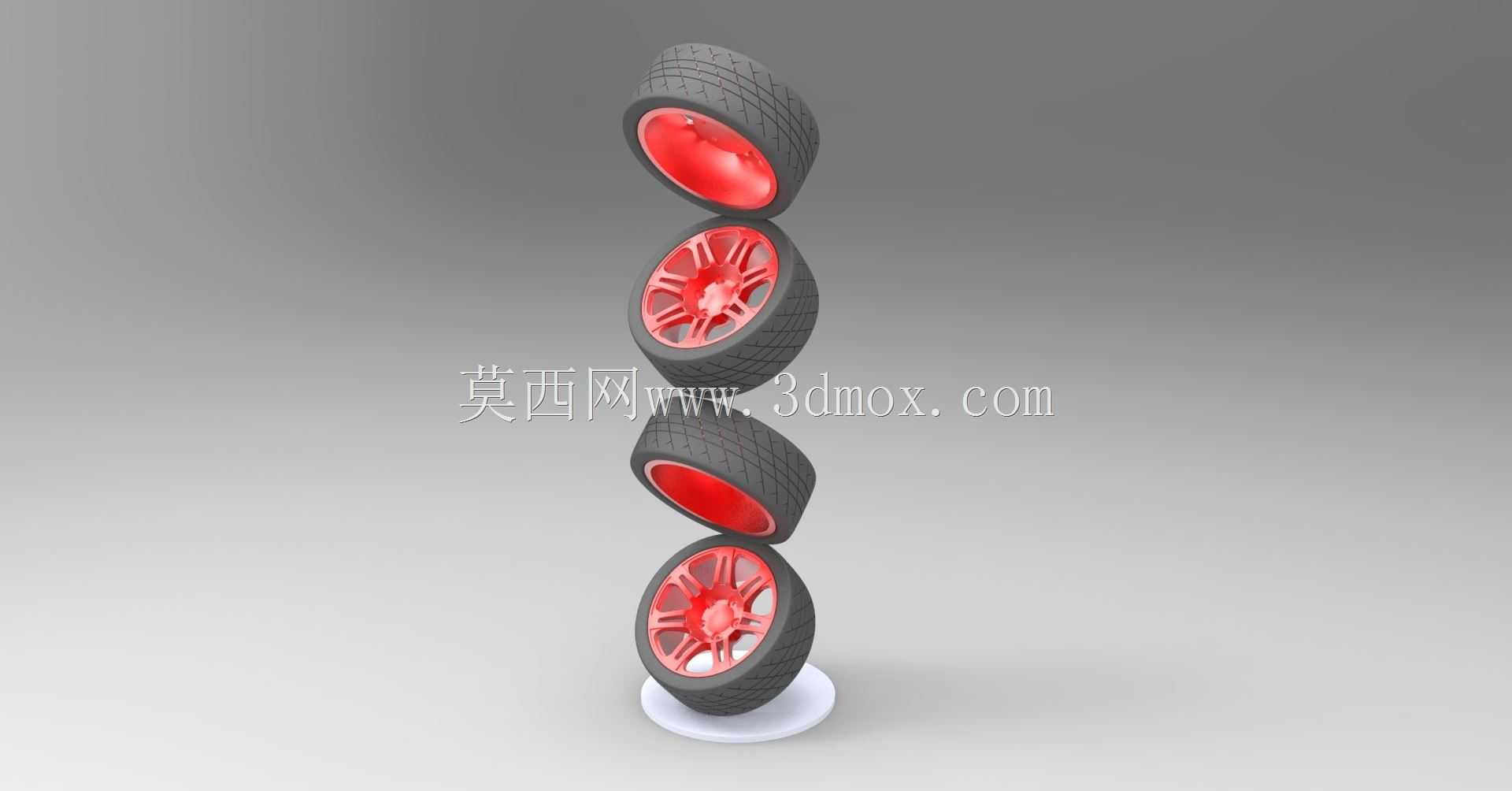

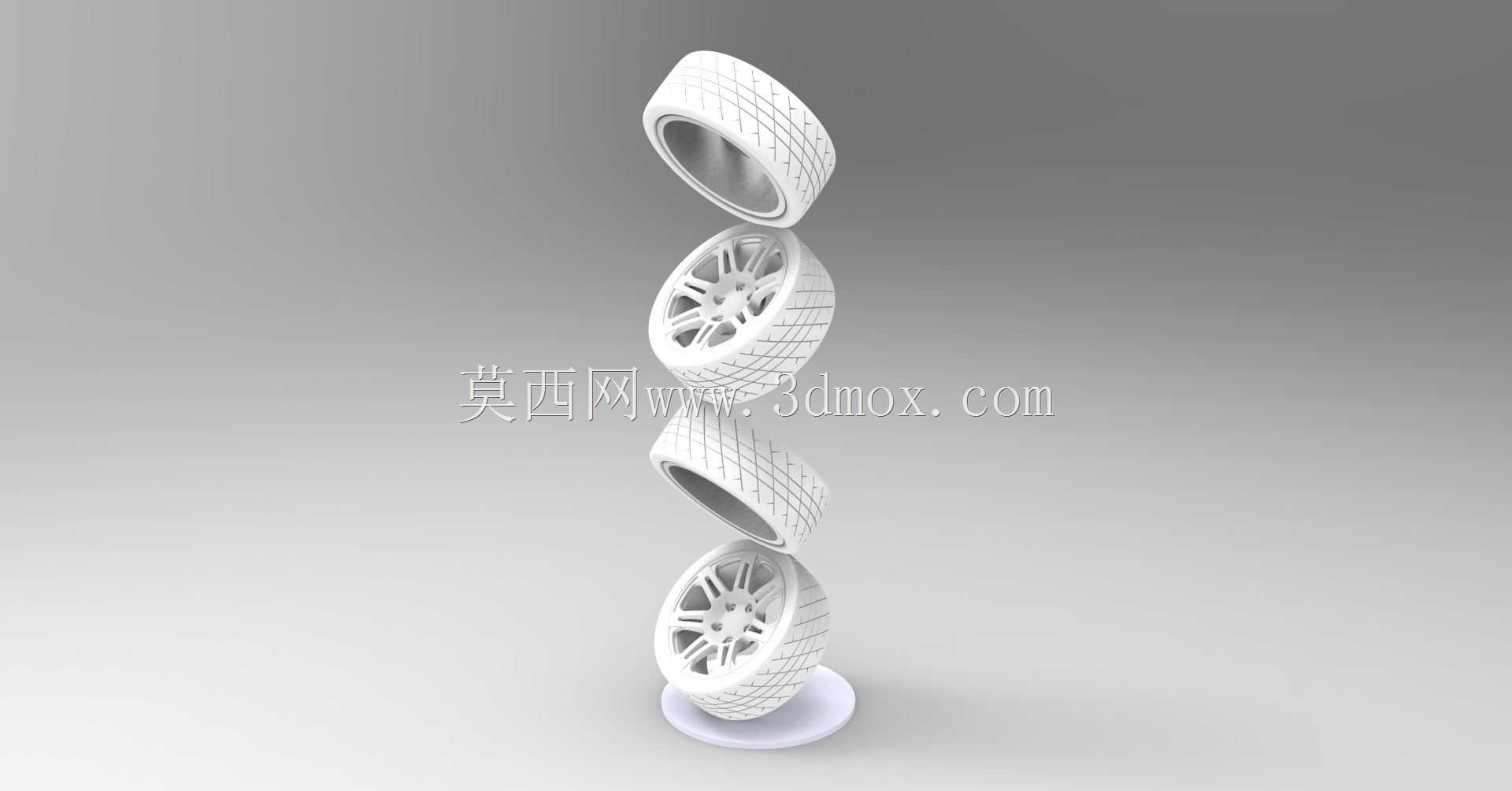

多组堆叠式橡胶滚轮结构设计方案

这类滚轮结构常被应用在小型移动载具、智能巡检机器人、仓储周转小车以及桌面级移动实验平台的行走端，作为从动承载部件承担设备整体重量的同时，配合驱动轮完成设备的直线行进、转向等动作，部分场景下也可作为轻型输送线的从动托轮使用，承托输送带上的轻型物料完成工位间流转。从结构设计来看，滚轮采用橡胶外圈搭配金属轮毂的组合形式，橡胶外圈的邵氏硬度控制在65-70A区间，既可以保证行进过程中与地面、接触面的足够摩擦力，避免打滑问题，也能通过橡胶自身的形变吸收路面微小颠簸带来的振动，降低设备运行过程中的振动传导，保护设备内部的精密电子元件不受振动损伤。金属轮毂采用辐条式镂空结构，在保证整体结构强度、满足轮轴安装配合精度的前提下，尽可能降低滚轮自身的转动惯量，减少驱动端的动力损耗，同时镂空结构也能减少滚轮长时间运行过程中的积尘、杂物卡滞问题，降低日常维护的频次。设计过程中优先考虑了安装边界的适配性，轮体中心的安装孔采用标准公差配合，可适配市面上常见的3mm、4mm、5mm直径的金属轮轴，安装时仅需在轮轴两端加装卡簧或者轴套即可完成轴向定位，不需要额外定制特殊规格的连接配件，能够快速适配不同设备的安装空间要求。轮体的外圈直径、轮毂宽度都经过尺寸链校核，在单轮承载5kg载荷的工况下，橡胶外圈的形变量控制在0.3mm以内，不会因为载荷过大导致轮体形变蹭到设备底盘或者周边安装结构。堆叠排布的结构形式也给多轮组布局的设备提供了选型参考，针对需要多轮支撑的重载小型设备，可以通过同规格滚轮的阵列排布，将整体载荷均匀分配到每个滚轮上，避免单轮载荷过大导致的轮体过早磨损、轮轴变形等问题。轮体的橡胶外圈与金属轮毂之间采用压合+粘接的复合连接工艺，在常规运行速度下不会出现外圈与轮毂脱层、相对滑动的问题，能够满足长时间连续运行的使用需求。针对不同的使用场景，该滚轮结构也可以通过调整橡胶材质的配方，适配防静电、耐油污、耐高温等特殊工况要求，比如在电子生产车间的周转小车上使用时，可以更换为防静电橡胶材质，避免静电积累击穿电子元器件；在有少量切削液、油污的车间场景使用时，可以更换为耐油橡胶配方，延长滚轮的使用寿命。
