家用真空吸尘器主机外壳结构设计

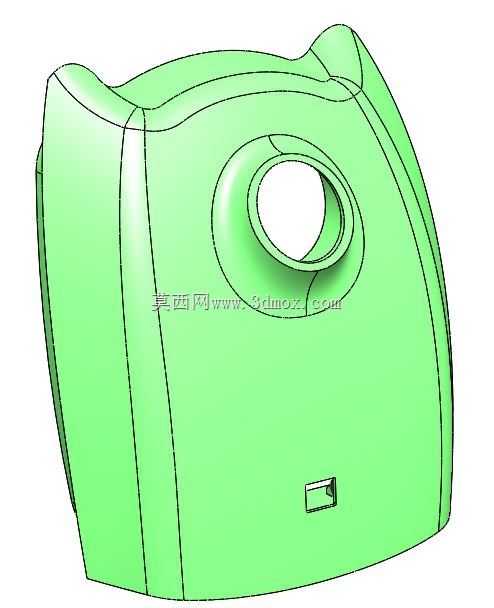

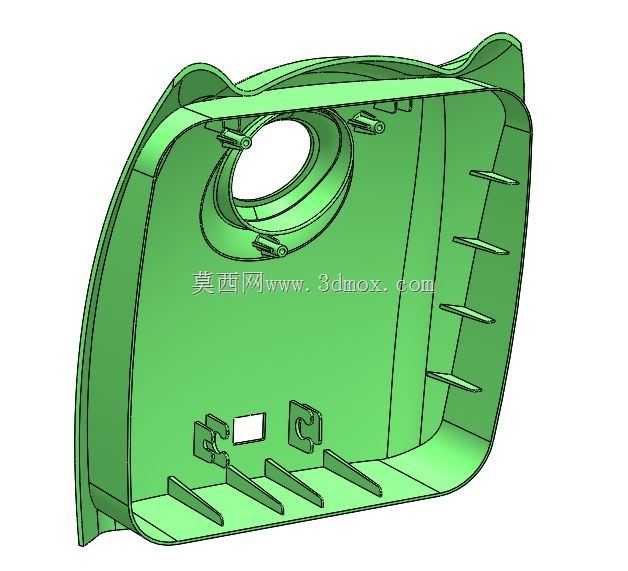

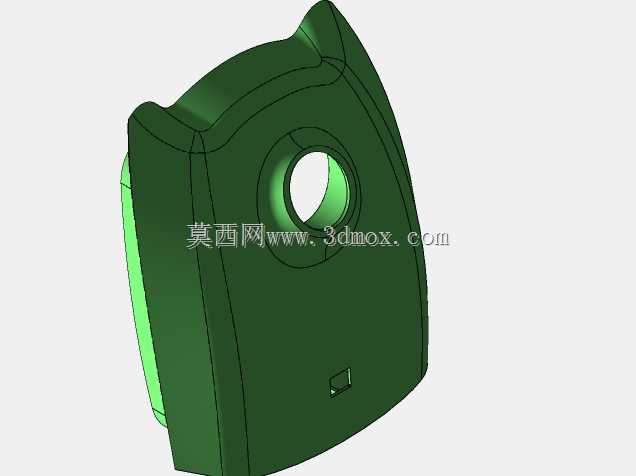

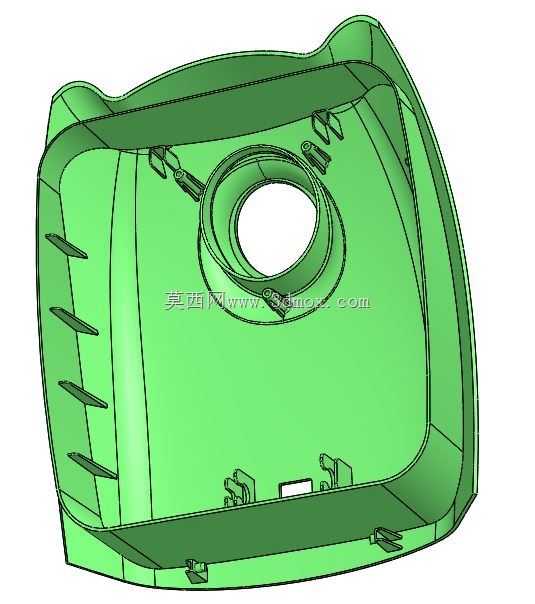

该壳体作为家用卧式真空吸尘器的核心承载外装部件，日常应用场景覆盖普通家庭室内清洁、小型办公场所日常除尘等高频使用环境，承担容纳内部吸尘动力单元、过滤组件、尘仓结构的核心作用，同时作为用户直接接触操作的外部结构，需要兼顾结构防护与操作交互的双重需求。从功能特性来看，壳体正面预留的圆形开孔为吸尘软管对接安装位，该位置做了环形凸起加强结构，能够承受日常插拔软管时的径向作用力，避免长期使用后接口位置出现开裂变形；壳体下部预留的矩形小窗口为尘满提示或者功能按键的安装位，周边做了贴合安装的止口结构，能够保证装配后缝隙均匀，避免灰尘进入壳体内部。设计过程中优先考虑了注塑成型的工艺可行性，壳体整体采用大圆弧过渡造型，既避免了尖锐棱角带来的使用安全隐患，也能够减少注塑过程中的应力集中问题，降低壳体成型后出现翘曲变形的概率；表面的分模线沿着壳体曲面的棱线位置布置，能够最大程度隐藏合模痕迹，减少后续表面处理的工作量。壳体的安装边界围绕内部组件的排布做了适配，内部预留了电机安装位的固定柱、过滤组件的卡接槽、尘仓的滑动导向筋，所有内部安装结构的位置度公差控制在0.2mm以内，能够保证各组件装配后无松动异响；壳体的壁厚设计为均匀2.5mm，在接口位置、螺丝柱位置做了局部加厚并添加了加强筋，既能够保证整体结构强度，也能避免注塑过程中出现缩痕问题。外形设计上贴合人手握持操作的弧度，顶部的内凹曲面适配用户移动设备时的手部施力角度，整机外壳的边角全部做了R3以上的圆角处理，避免移动过程中磕碰家具或者划伤用户。在结构验证阶段，该壳体需要通过1.2米高度自由跌落测试无开裂，接口位置经过500次插拔测试无明显磨损变形，能够满足家用吸尘器5年以上的正常使用强度要求。
