烹饪设备过载损坏联轴器修复替换件

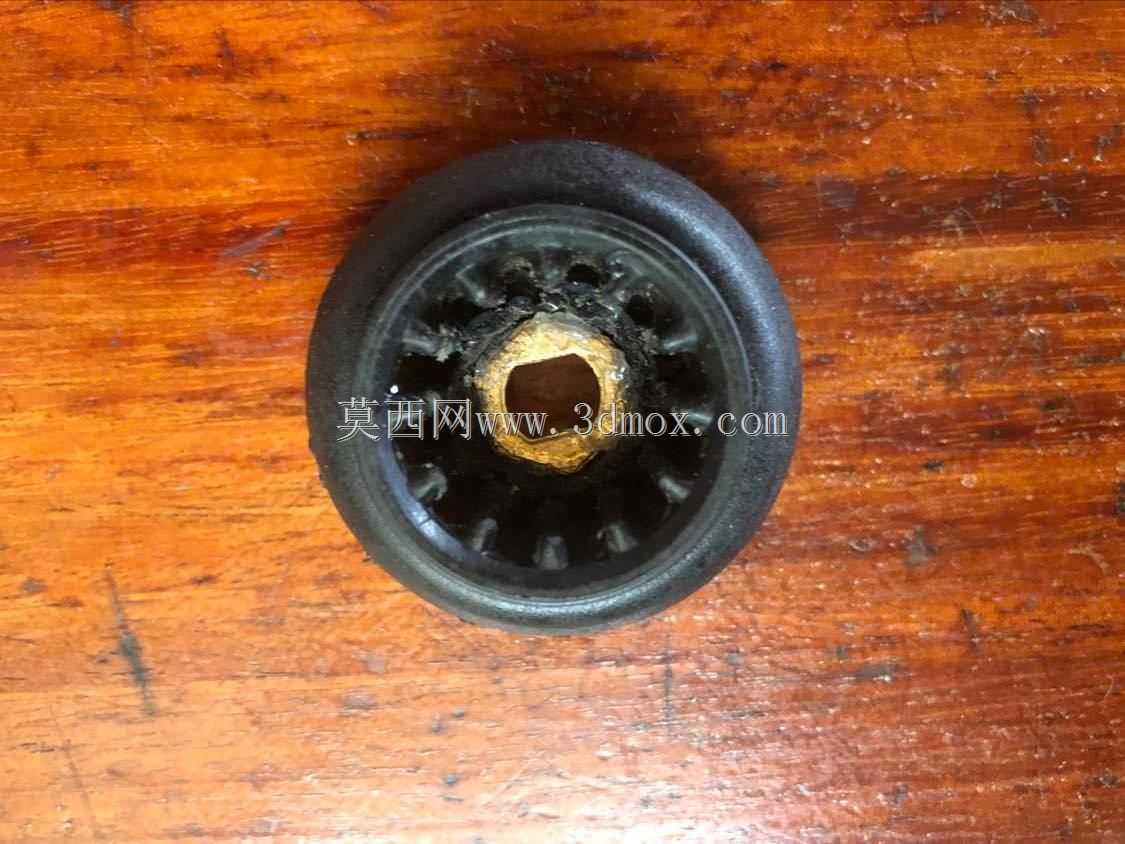

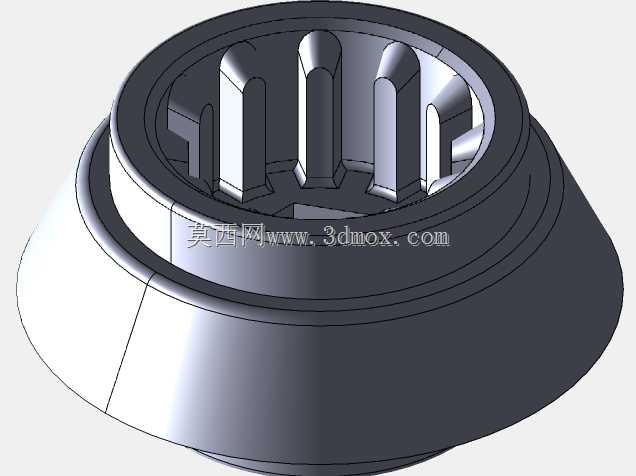

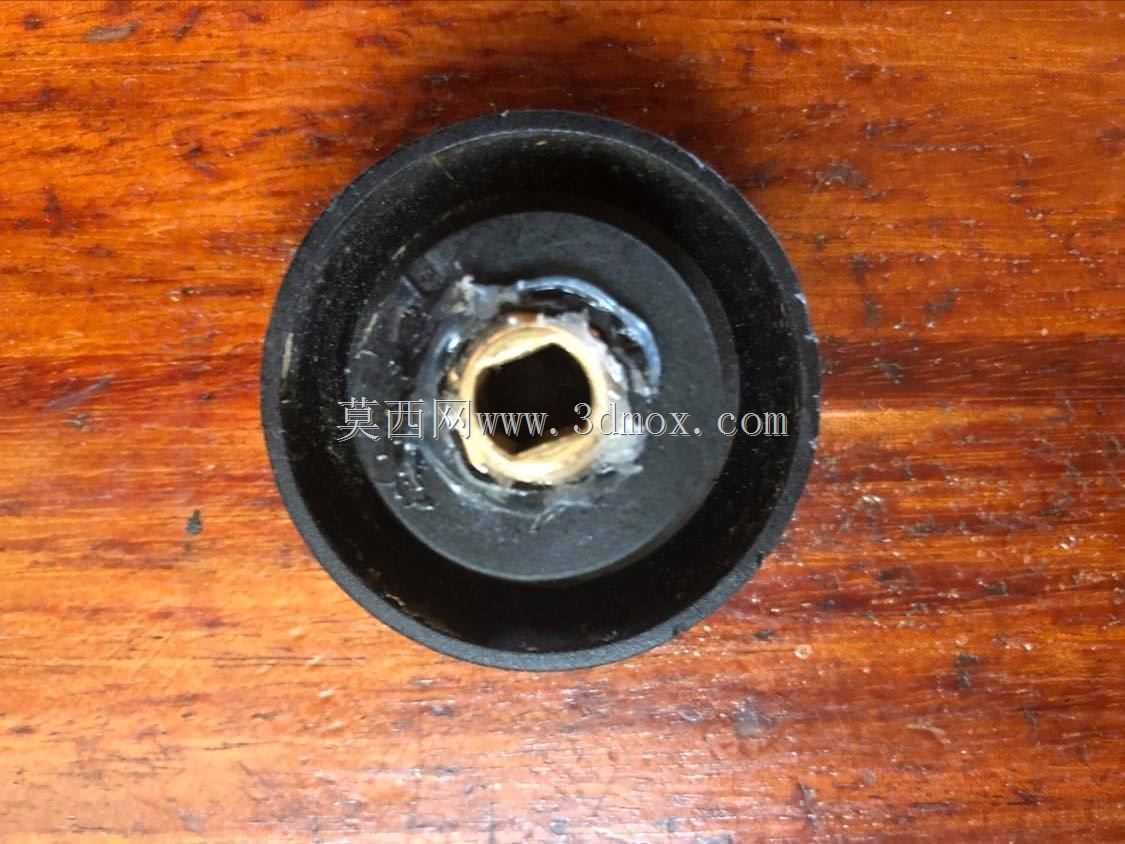

商用厨房加工类设备在长期高负载连续作业场景下，传动链路的联轴器属于高频损耗部件，这类零件通常承担电机输出轴与作业端执行机构的扭矩传递作用，一旦出现内孔键槽磨损、嵌件松脱、基体开裂等失效问题，整台设备就会陷入停摆，直接影响后厨餐食制备的作业节奏。本次设计的替换件针对这类失效场景做了适配优化，原始失效零件为玻纤增强PA6基体搭配模压青铜嵌件的结构，过载时嵌件与塑料基体的结合面最先出现剪切破坏，导致内孔与电机输出轴无法同步传动，出现空转打滑的问题。设计替换件时优先考虑3D打印工艺的成型特性，选用ABS作为基体打印材料，设置80%填充密度、0.15mm层厚的成型参数，保证基体自身的结构强度与层间结合力，避免打印件自身在扭矩传递过程中出现分层开裂。结构设计上保留原零件的外圆安装尺寸，确保能直接嵌入原有设备的安装位，不需要对设备端的配合腔体做任何二次加工，降低现场修复的操作门槛；内孔区域预留青铜嵌件的安装槽位，将原有的模压结合方式改为插装固定结构，嵌件装入后通过接触面的过盈配合传递扭矩，相比原结构的模压结合，抗剪切能力更强，能承受更大的瞬时过载扭矩，减少后续使用过程中嵌件松脱的概率。从安装边界来看，零件外圆与设备腔体的配合公差选用间隙配合，方便现场徒手就能完成装配，不需要额外的压装工具；内孔嵌件的内孔尺寸与电机输出轴完全匹配，键槽位置与原零件保持一致，装配后不需要做额外的对位调整，装复后即可直接恢复设备的传动功能。这类修复件的设计核心是在不改动原有设备结构的前提下，用易获取的加工方式快速制作替换备件，解决商用场景下设备突发故障时原厂备件采购周期长、成本高的痛点，尤其适合后厨这类对设备停机时间容忍度极低的作业场景，能在最短时间内让故障设备恢复作业能力，减少停机带来的运营损失。设计过程中没有对零件的外形做多余改动，所有结构尺寸都围绕原零件的安装边界做逆向匹配，确保替换件的互换性，同时针对原结构的失效点做局部强化，让修复后的零件使用寿命比原厂件更长，能应对后厨作业中频繁出现的瞬时过载工况。
