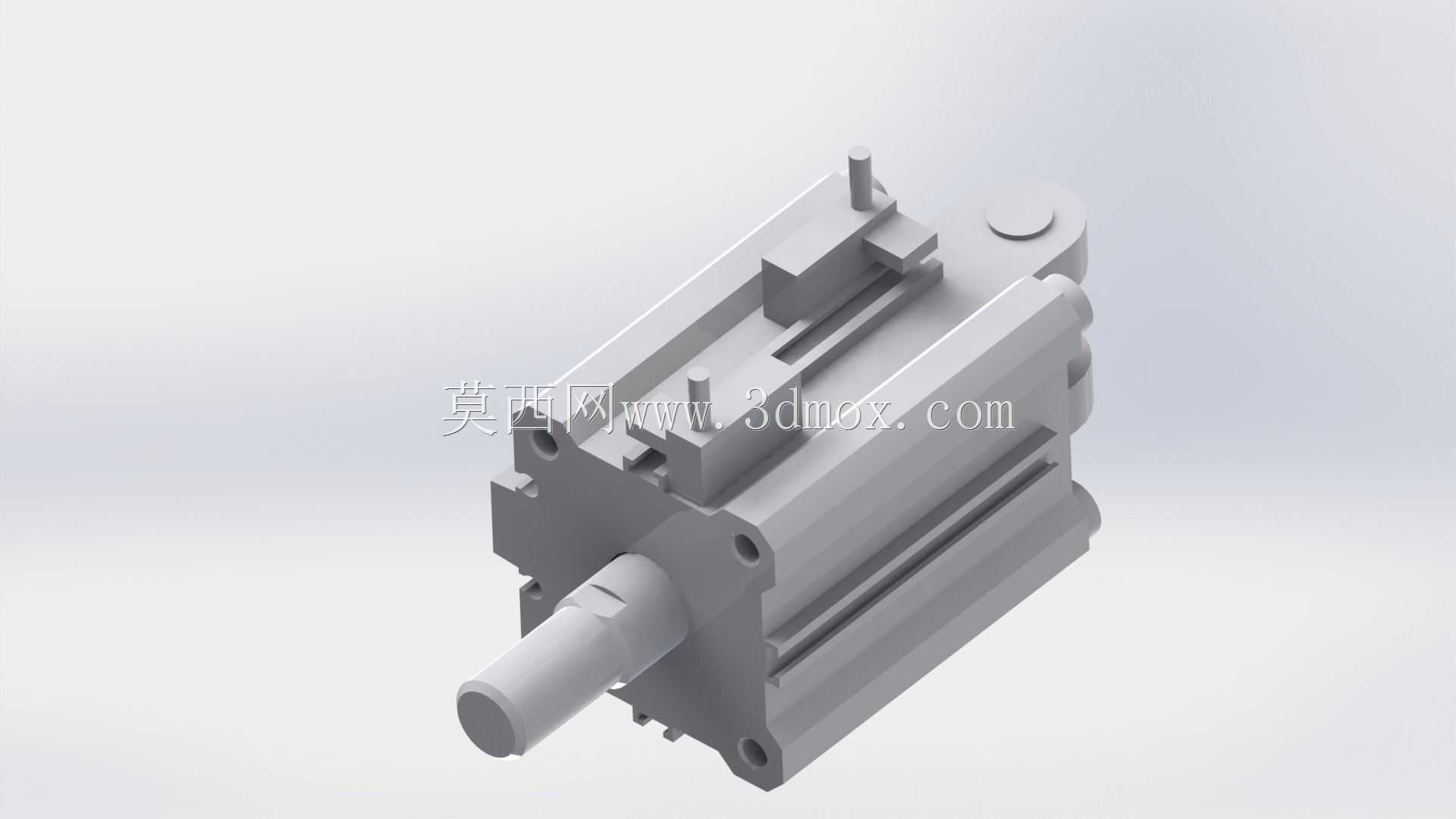

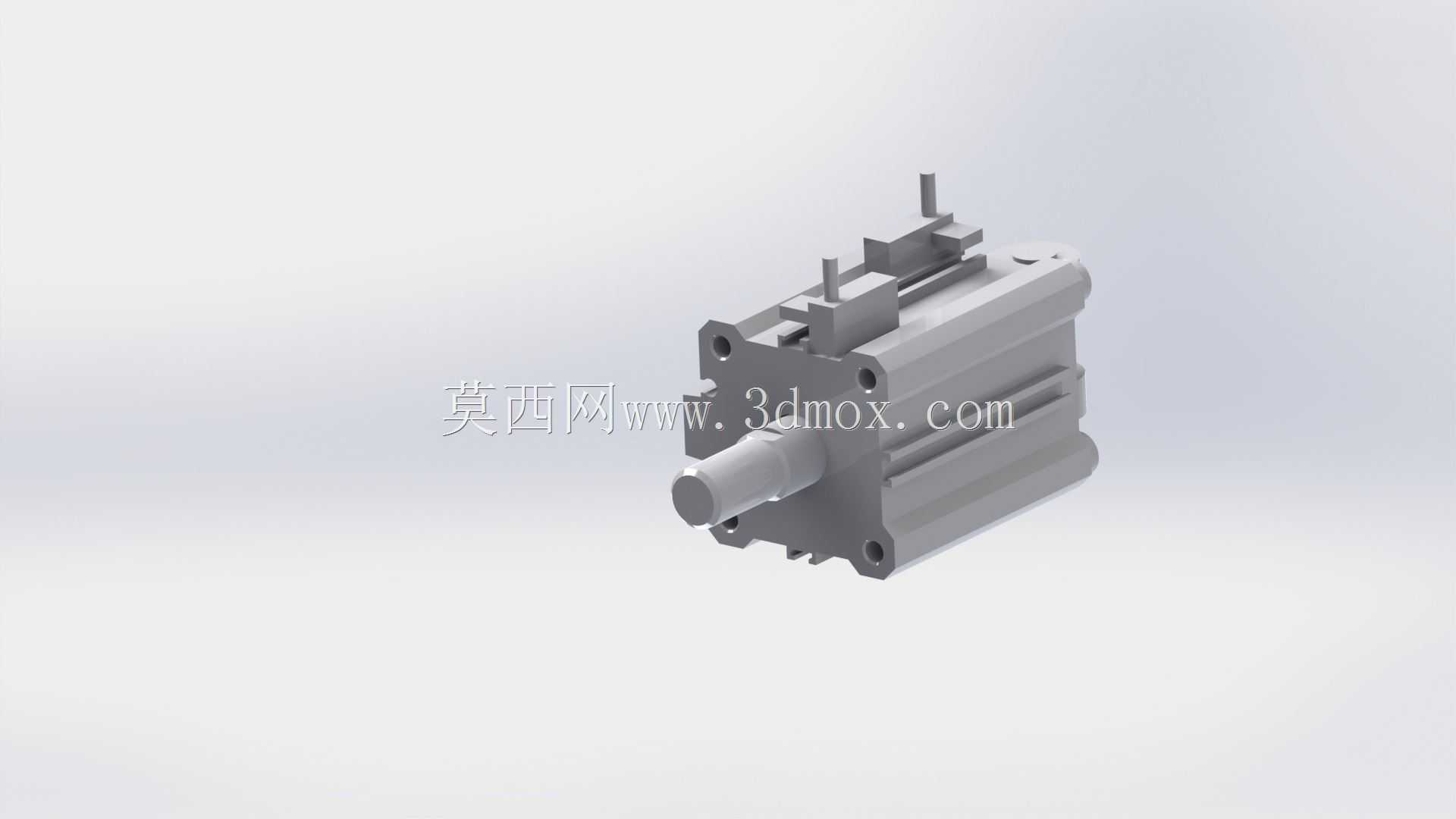

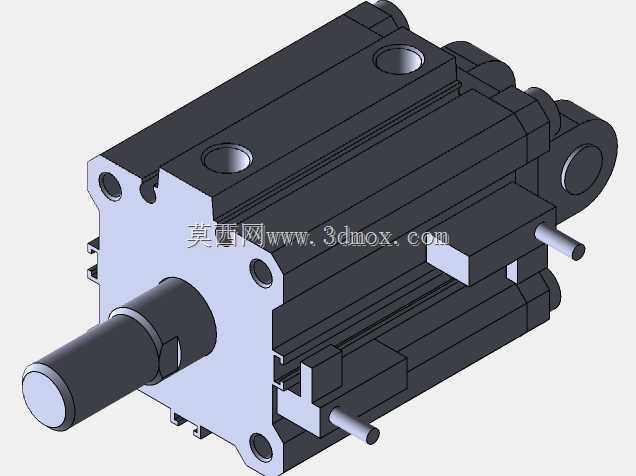

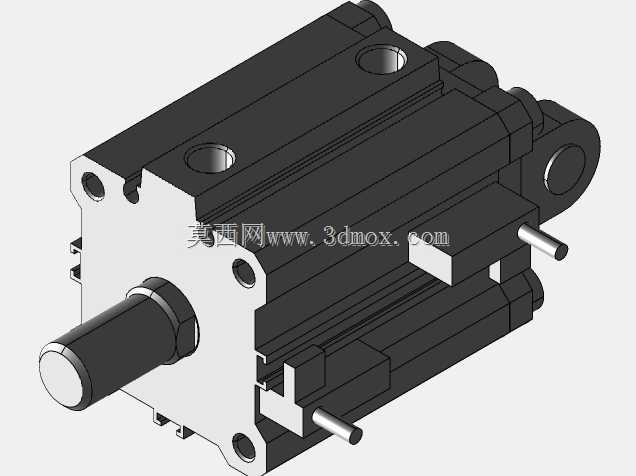

紧凑型气动执行元件三维结构设计

这款气动执行元件的结构设计，充分考虑了自动化产线紧凑安装空间的使用需求，缸体采用一体化挤压成型的铝合金型材作为主体，相比传统拼接式缸体，既降低了整体重量，又能保证缸筒内壁的圆度与同轴度，减少活塞运动过程中的偏磨风险。从安装边界来看，缸体侧面预留的标准安装槽可直接适配常规磁性开关的卡装，不需要额外加装固定支架，能有效减少安装时的空间占用，端盖与缸体采用内六角螺钉锁紧，密封槽的尺寸设计完全匹配常规丁腈橡胶密封圈的压缩量要求，既保证静态密封性能，又不会因为密封圈压缩量过大导致活塞运动阻力升高。

在实际应用场景中，这类紧凑型气缸常被用在3C电子装配工位的小型夹具驱动、包装设备的推料机构、非标自动化设备的短行程压紧工位上，相比标准长行程气缸，它的轴向尺寸更短，在设备内部布局时能给其他传动部件留出更多排布空间。活塞部分的导向环采用改性聚四氟乙烯材质，既能在活塞往复运动时起到径向支撑作用，又能降低金属部件之间的摩擦系数，减少长期运行后的磨损量，活塞杆表面做了硬质氧化处理，表面粗糙度控制在Ra0.8以内，能有效降低活塞杆密封圈的磨损速度，延长密封件的更换周期。

设计过程中，缸体上的安装孔位完全遵循行业通用的安装尺寸规范，不管是通孔安装还是螺纹孔安装，都能和市面上同规格的气缸安装附件直接互换，不需要用户重新设计安装板。气口位置设置在缸体的侧端，气口螺纹采用标准公制细牙螺纹，适配常规气动接头的安装，气口内部的缓冲槽设计能在活塞运动到行程末端时，形成气垫缓冲效果，减少活塞撞击端盖产生的噪音与振动，不需要额外加装外置液压缓冲器就能满足中低速运行场景的缓冲需求。

从结构细节来看，活塞杆前端的外螺纹尺寸符合通用连接标准，可直接连接浮动接头、鱼眼接头或者推料压头，端盖上的防尘圈采用双唇口结构，能有效阻挡车间环境中的粉尘、切削液进入缸体内部，避免杂质划伤缸筒内壁与密封圈。整个缸体的外形棱角都做了小倒角处理，既避免安装过程中锐边划伤操作人员，也能减少应力集中，提升缸体在长期受压状态下的结构强度，缸体外部的加强筋结构沿着轴向分布，在不增加过多壁厚的前提下提升了缸体的抗形变能力，即使在额定工作压力上限运行，也不会出现缸体鼓胀变形的问题。
