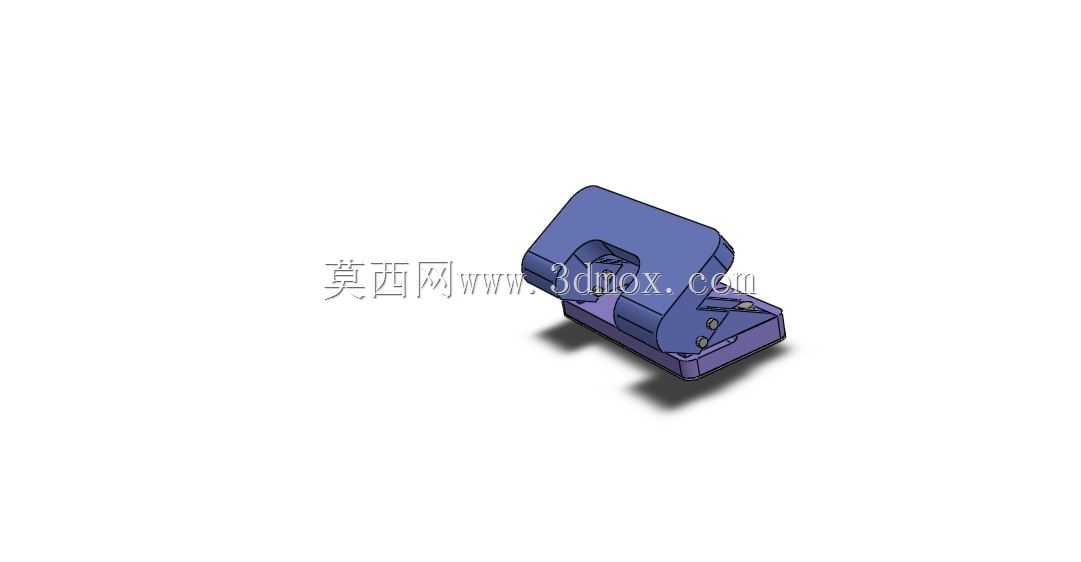

台式手动打孔冲床结构三维设计

这款手动冲床主要面向小型五金加工、文印装订、薄金属片加工等场景使用，日常作业中可完成纸张、薄铝片、薄铜片、塑料片材的冲孔作业，相比大型冲压设备，它无需外接动力源，依靠手动施压即可完成冲切动作，适合小批量加工、工位临时补加工、门店零散作业等对设备占地、动力配套要求较低的场景。从结构设计来看，整体采用C型开式机身布局，这种布局的优势在于操作空间开阔，操作人员可以从三个方向放置待加工工件，不受封闭机身的空间限制，机身下部为一体式安装底座，底座上预留了工件定位的基准平面，作业时可配合简易定位挡块实现批量工件的孔位一致性控制，避免逐件划线找正的繁琐工序。冲头组件安装在机身中部的滑动导槽内，导槽与冲头滑块采用小间隙配合，保证冲头下行过程中不会出现偏摆，确保冲孔的垂直度与断面质量，避免出现孔边毛刺、孔位倾斜的问题。手动施压的杠杆结构设置在机身上部，通过杠杆增力原理，操作人员仅需施加较小的手部压力，即可在冲头端获得足够的冲切力，足以冲切厚度1mm以内的软质金属片或者多层叠加的纸张、皮革材料。设计过程中重点控制了机身的开口高度与喉深参数，开口高度预留了足够的工件放置空间，可适配一定厚度的叠层材料加工，喉深尺寸则决定了可加工工件的最大边距，满足常规小尺寸零件的冲孔位置需求，底座的安装孔位可直接通过螺栓固定在工作台面上，作业时不会因为施压出现机身移位的问题，保证作业稳定性。冲头与模座采用可拆换结构，后续可根据加工孔的形状、尺寸更换对应的冲头与下模，拓展设备的加工适用范围，不用整体更换设备即可完成不同规格孔型的加工作业，日常维护也较为简便，定期在滑动导槽位置加注润滑脂即可保证动作顺畅，减少滑动部件的磨损。整体结构没有复杂的传动组件，零部件数量少，加工制造成本低，故障概率低，非常适合零散加工、教学实训、小型工坊等场景使用，建模过程中对各运动部件的干涉情况做了完整校验，保证手动操作时各部件动作连贯，不会出现卡滞、碰撞的问题，各连接部位的强度也做了对应校核，承受手动冲压力时不会出现机身变形的情况。
