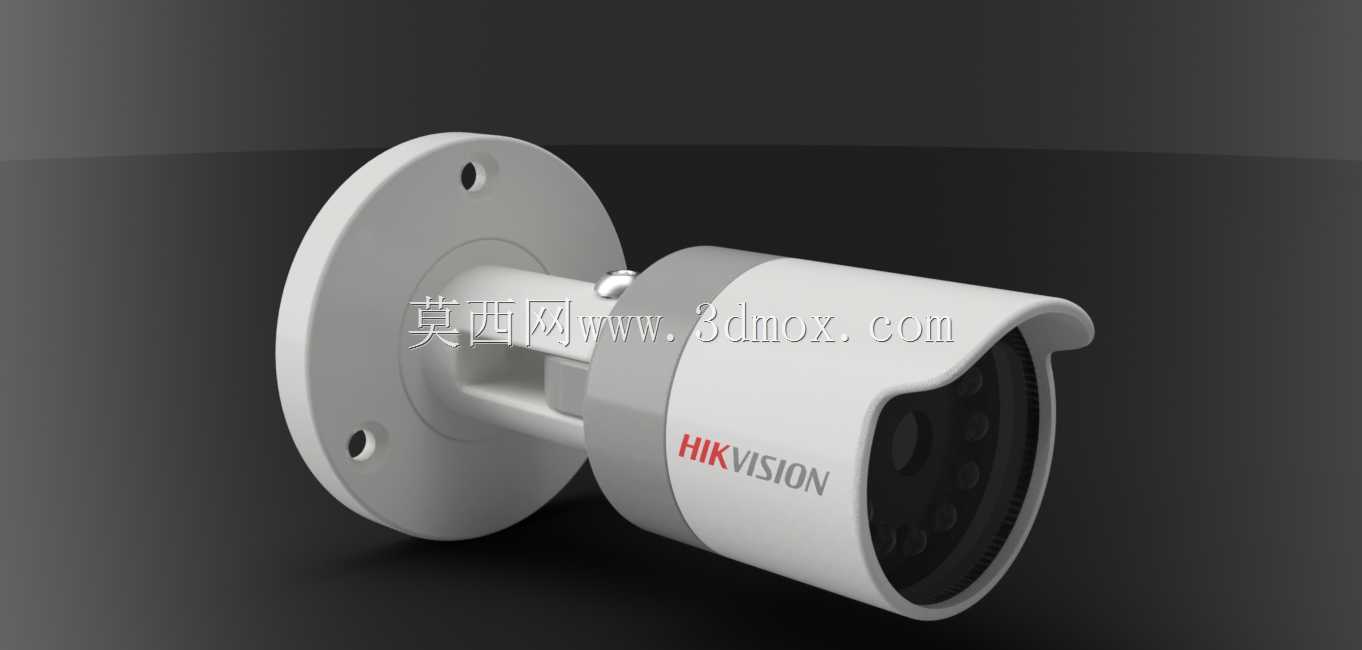

壁挂式子弹型安防监控摄像头结构

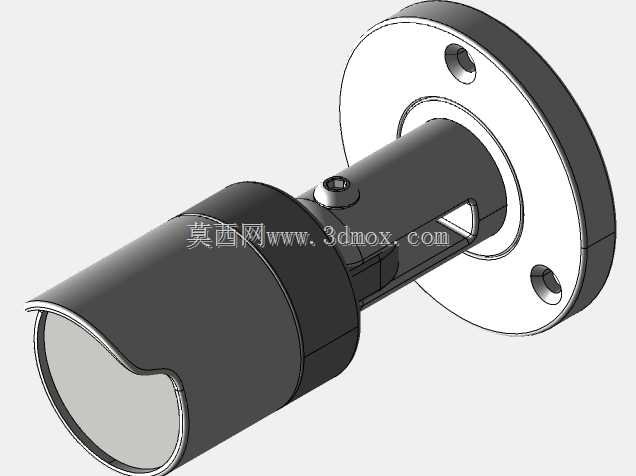

这款筒型安防摄像设备的结构设计，首先围绕壁挂安装的实际工况做了适配，尾部的圆形法兰安装座预留了三个均匀分布的沉头安装孔，可直接通过膨胀螺丝固定在混凝土墙面、金属柜体或者设备外护板上，安装座与筒身主体采用同轴嵌套结构，衔接处预留了紧定螺丝孔位，安装完成后可松开紧定螺丝调整筒身的俯仰角度，调整到位后锁紧紧定螺丝即可固定拍摄角度，适配不同高度点位的监控视野需求。

从实际应用场景来看，这类筒型监控设备多用于厂区周界、楼道通道、设备间、户外出入口等点位的视频采集，前端镜头端做了内凹的遮光罩结构，可避免侧面杂光直射镜头造成的画面过曝、眩光问题，筒身内部预留了足够的走线空间，可容纳镜头模组、图像传感器、供电模块以及信号传输线路，筒身侧壁预留的侧开孔可用于走线或者安装辅助拾音、补光配件。

设计过程中优先考虑了户外使用的防护需求，筒身各段衔接处均采用止口配合结构，可搭配密封圈实现IP66级别的防水防尘能力，避免雨水、粉尘进入筒身内部损坏电子元器件，整体外形采用圆柱流线型设计，可减少户外风阻，同时避免尖锐棱角造成的安装磕碰，也不容易被外力拉扯损坏。

尺寸边界上，法兰安装座的直径控制在常规安装点位的适配范围内，不会因为座体过大影响墙面美观，也不会因为座体过小导致安装牢固度不足，筒身长度经过优化，既保证了镜头焦距的安装空间，也不会因为筒身过长导致安装后突出墙面过多，容易被过往物体碰撞。筒身与安装座的同轴度公差控制在合理范围内，调整角度时不会出现卡顿或者偏移问题，前端镜头的保护罩采用圆弧过渡，不会积水积灰，减少日常维护的清洁频次。

在结构强度方面，筒身主体采用薄壁金属结构设计，在保证整体轻量化的同时，具备足够的抗冲击能力，即使受到轻微的外力碰撞也不会发生变形，保护内部的电子元器件不受损坏，紧定螺丝的位置设置在筒身侧上方，调整角度时不需要探身到设备下方操作，安装调试的操作便利性更强。
