带PID调节功能的轴流压缩机结构设计

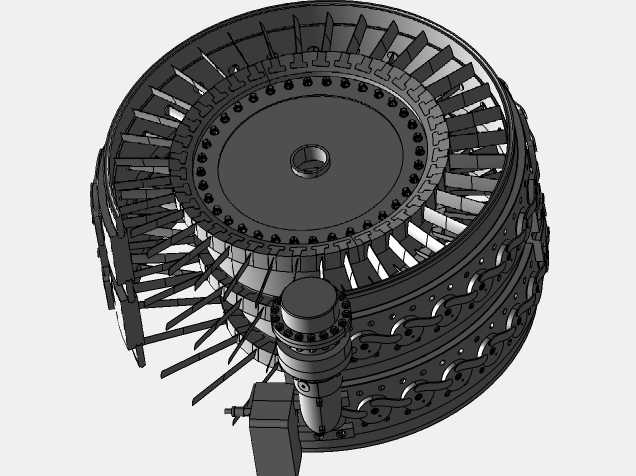

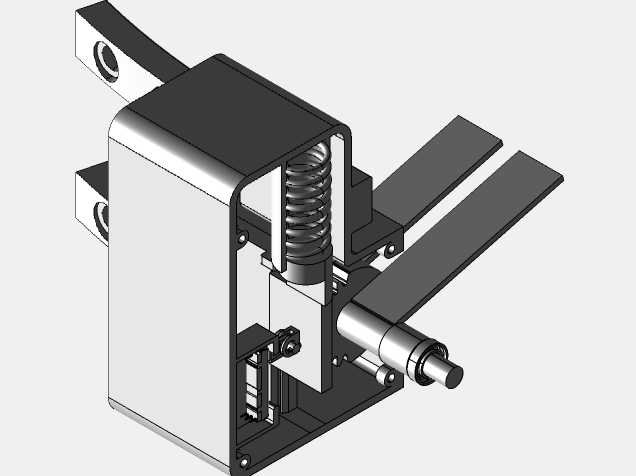

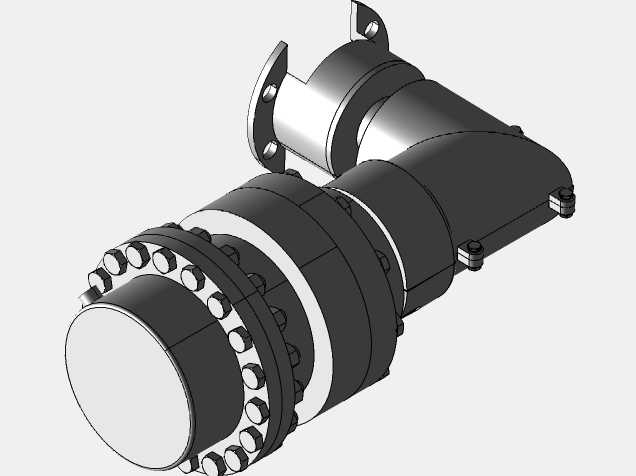

在石化炼化、大型空分、高炉鼓风、燃气轮机配套等工业场景中，轴流压缩机是核心的动力气源设备，其输出风压的稳定性直接决定后续工艺链路的运行可靠性，传统固定导叶结构的轴流压缩机在工况波动时，易出现压比偏移、喘振边界收窄等问题，这套带PID闭环控制的轴流压缩机结构，正是针对变工况下的稳压需求完成的设计。整套结构的核心设计逻辑围绕“实时感知-闭环运算-执行调节”的控制链路展开，在气流入口段设置的气流测量模块，可实时采集入口空气流量、静压、总温参数，将物理量转换为电信号传输至控制端，通过PID控制算法运算后，输出调节指令驱动作动活塞组件，调整各级定子叶片的安装角度，改变流道通流面积与气流预旋角度，从而在不同进气条件、不同负载需求下，始终维持压缩机出口压力稳定在设定区间，同时拓宽设备的稳定运行工况范围，降低喘振发生概率。从结构布局来看，转子组件采用多级动叶沿周向均布的设计，动叶型线匹配亚音速流动特性，减少叶顶间隙泄漏损失；定子叶片调节机构采用联动环结构，每级定子叶片的转轴通过曲柄与联动环连接，作动活塞的直线运动通过摇臂转换为联动环的周向转动，实现各级定子叶片角度的同步精准调节，作动活塞的密封采用组合式密封结构，兼顾调节响应速度与密封可靠性，避免调节腔室压力泄漏影响控制精度。安装边界方面，整机采用卧式承力结构，外机匣设置有沿周向均布的安装法兰，法兰面加工有定位止口与连接螺栓孔，可直接与上下游风道、机座进行刚性连接，作动调节组件布置在机匣外侧下部位置，预留有控制线缆与压力油管路的安装接口，不会与周边管线、运维通道产生干涉；机匣内部的各级静叶安装槽采用同轴度公差严格控制的加工基准，保证调节过程中叶片转动无卡滞，叶顶与机匣内壁的间隙控制在合理范围，兼顾气动效率与运行安全性。在实际选型适配时，可根据目标工况的压比、流量需求，调整动叶级数、叶片型线参数，同时匹配对应量程的气流测量元件与作动活塞行程，这套结构的设计思路也可延伸应用到其他需要变工况调节的透平流体机械中，为同类设备的稳压控制结构设计提供参考。
