门用插销式简易锁紧构件结构设计

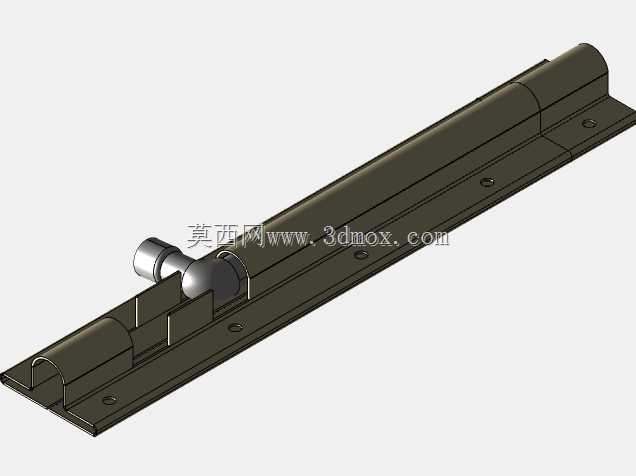

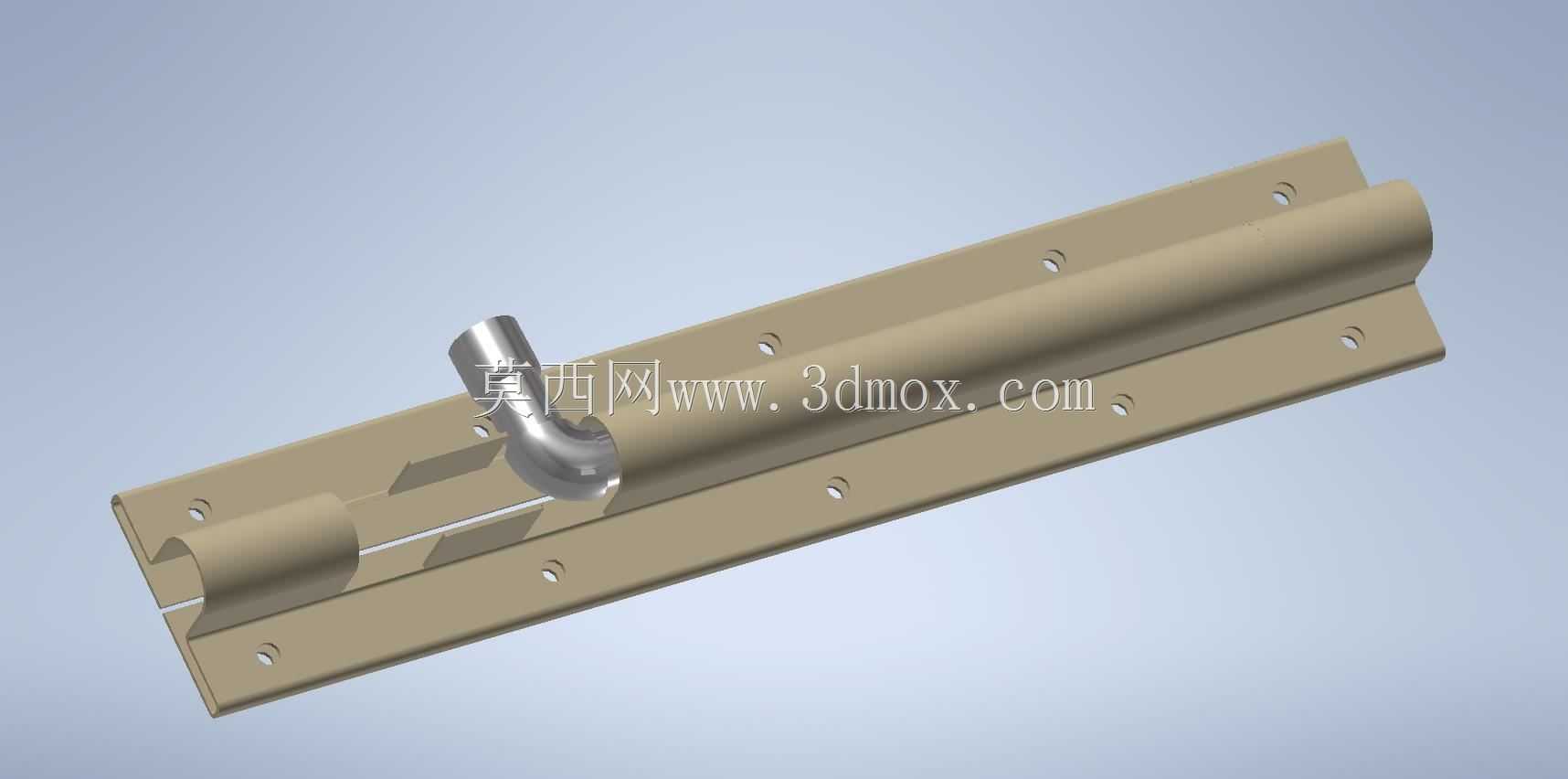

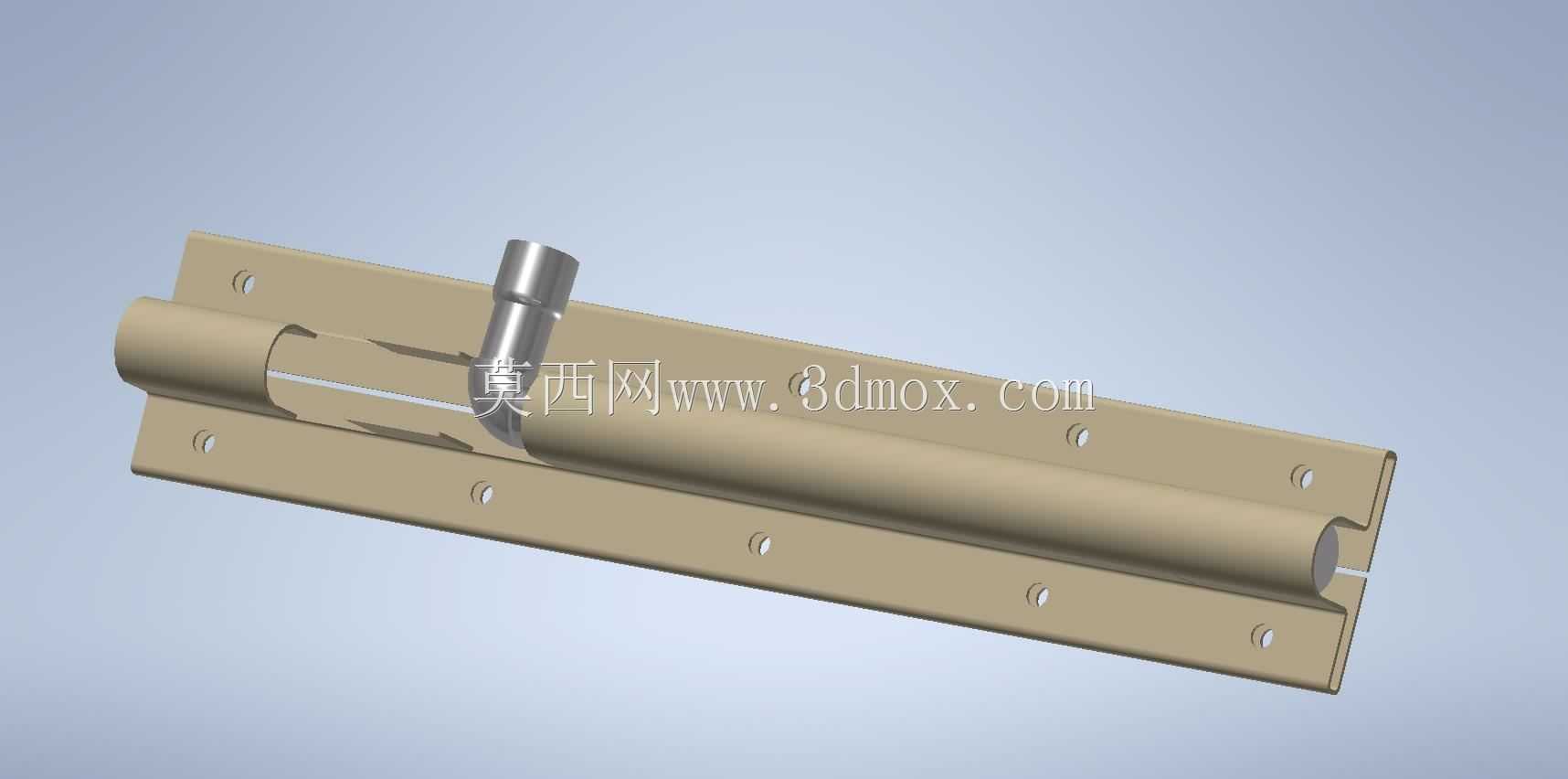

日常民用场景中，各类室内隔间门、储物柜门、设备检修门常需要简易可靠的手动锁紧结构，这类结构不需要复杂的锁芯与防盗结构，核心需求是操作便捷、锁紧可靠、安装维护成本低，插销式门闩就是适配这类场景的典型构件。这款门闩采用长条形安装基板作为承载主体，基板上均匀排布多组沉头安装孔，安装时可直接通过自攻螺丝或机丝螺丝固定在门体侧边的预设安装平面上，基板长度覆盖门体侧边的主要受力区域，避免单点受力导致的基板变形或固定松脱。锁紧动作通过滑动式插销杆实现，插销杆嵌套在基板两端的同轴导向座内，导向座与基板采用一体化折弯成型结构，减少装配间隙带来的晃动量，插销杆端部设置弯折式操作手柄，手柄突出于基板平面，操作人员无需额外工具即可直接拨动完成解锁与锁紧动作，手柄的弯折角度适配手指施力方向，拨动时不会与门体表面发生干涉。设计过程中优先考虑了安装适配性，基板整体采用平板式结构，对安装面的平面度要求较低，即使门体侧边存在轻微的不平整，也可以通过螺丝紧固时的微量形变完成贴合，不会影响插销杆的滑动顺畅度。插销杆伸出后可直接插入门框上对应的定位孔内，定位孔的加工精度要求不高，普通现场钻孔即可满足配合需求，插销杆与导向座之间预留了合理的滑动间隙，即使长期使用出现轻微锈蚀或积尘，也不会出现卡滞无法动作的问题。结构受力层面，插销杆承受门体被意外推开时的横向剪切力，因此杆体直径与基板厚度经过匹配计算，常规使用场景下的外力冲击不会导致杆体弯曲或基板断裂，导向座的包裹长度覆盖插销杆的主要受力段，避免杆体受力时出现翘曲变形。这款结构没有多余的弹性零件或复杂传动件，整体零件数量少，加工工艺简单，可采用常见的金属板材冲压、折弯工艺完成批量生产，表面处理可根据使用场景选择喷塑、镀锌或不锈钢材质，适配潮湿、多尘等不同的使用环境，无论是家装场景的室内门、仓储场景的储物柜，还是工业设备的检修防护门，都能通过调整整体尺寸参数快速适配安装需求，在保证锁紧功能可靠的前提下，最大限度降低生产与安装成本。
