工业用直读式液体温度检测计设计

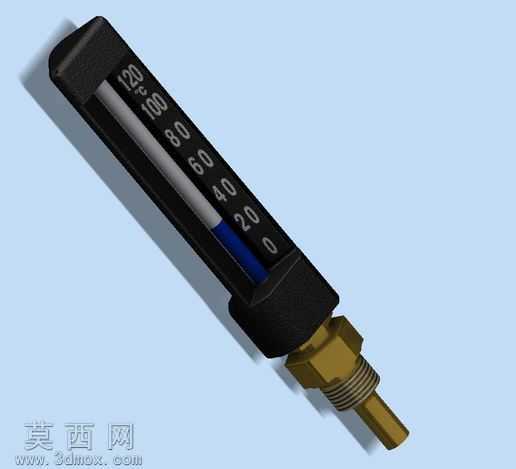

本作品为工业场景使用的直读式液体温度计三维建模成果，建模阶段依托Autodesk Inventor平台完成全参数化结构搭建，首先从测温端的螺纹连接结构入手，还原G1/2标准管螺纹的牙型参数与六角锁紧基座的结构特征，确保安装部位的尺寸精度符合工业管路装配要求，可直接适配PN16压力等级的管路测温场景。感温探杆部分采用金属材质参数设置，还原铜质探杆的金属质感与导热结构特征，探杆与黑色塑料壳体的衔接部位做了阶梯式密封结构建模，还原工业测温仪表的防渗漏设计细节。刻度显示区域的建模严格遵循0-120℃的量程标识规则，对刻度线、数值标识做了凸起式结构建模，搭配透明视窗的玻璃材质参数设置，既还原了仪表的读数功能特征，也通过材质透明度、反光参数的调试，模拟出玻璃视窗的真实光学效果。壳体内的感温液柱采用深蓝色材质参数设置，与白色刻度衬底形成强烈视觉对比，还原直读式温度计的清晰读数特性，壳体上下端的黑色防护端盖做了圆角过渡与防滑纹理建模，还原工业仪表的抗磕碰、易安装的实用设计特征。渲染阶段采用浅蓝纯色背景搭配柔和侧光光源，通过光影投射突出温度计的整体轮廓与结构层次，对金属螺纹部位做了金属拉丝质感的材质调试，对黑色塑料壳体做了哑光磨砂材质的参数调整，不同材质的质感区分清晰，既完整呈现了温度计的整体外观形态，也精准还原了各功能部件的结构细节与装配关系。设计过程中充分考虑工业现场的使用需求，整体结构紧凑，螺纹安装结构可直接适配常规工业管路的测温点位安装需求，直读式刻度设计无需外接电源即可完成温度读取，适配0-120℃的液体测温场景，模型各部件的装配关系完整，可直接用于工业测温配件的结构展示、装配教学或产品选型参考。
