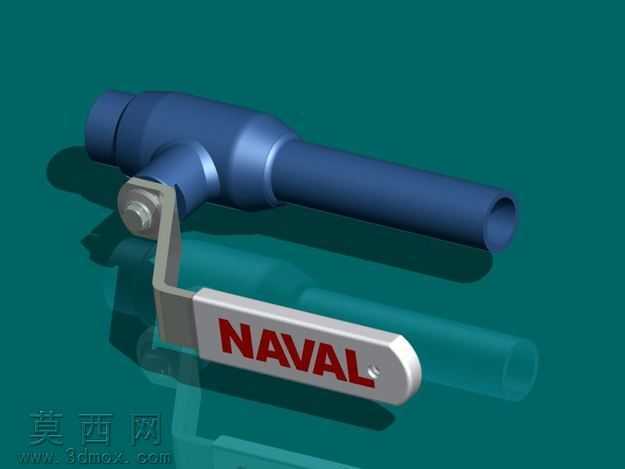

海军款DN15长柄钢球球阀三维设计

本作品为小通径海军专用钢球球阀的三维建模设计成果，建模过程围绕阀门的实际工况需求与结构特性展开，首先依据阀门公称通径DN15、1/2英寸连接规格的参数要求，在三维建模环境中完成整体结构的比例搭建。模型主体包含直通式流体通道、内置钢球密封启闭件、带NAVAL标识的加长操作手柄、阀杆密封组件、对接焊缝连接端与内螺纹连接端三个核心功能段，建模时严格遵循阀门设计的公差配合要求，对阀杆与球体的连接卡槽、手柄与阀杆的锁紧螺栓结构、通道内壁的过渡圆弧都做了精细化还原，避免出现结构干涉问题。材质渲染阶段，针对不同部件的实际用材做了区分处理：阀体部分采用哑光深蓝色金属漆材质，模拟海军装备常用的防腐涂装效果，表面添加细微的颗粒质感还原真实漆面的肌理；操作手柄的金属支架部分做了拉丝不锈钢材质处理，还原金属加工后的哑光金属光泽，手柄握持段的标识牌采用亮面白色工程塑料材质，表面的红色NAVAL字样做了凸起印刷的质感处理，还原标识的立体感；内置钢球采用高抛光亮面金属材质，模拟密封钢球的高精度加工表面，密封件部分添加了深色橡胶材质的哑光质感，区分金属与非金属部件的视觉差异。结构设计上兼顾了两种连接方式的实用性，一端为对接焊连接结构，适配管路的永久焊接安装需求，另一端为女性管螺纹连接结构，方便后期维护拆卸，加长手柄的设计充分考虑了狭小安装空间下的操作力矩需求，手柄末端的圆弧过渡处理也避免了操作时的棱角磕碰问题。建模过程中对流体通道的同轴度做了重点校验，保证两端通道与球体通孔的同轴度误差控制在合理范围内，还原真实阀门的流体通过性能，所有部件的装配关系都按照实际产品的装配顺序做了约束设置，可直接用于装配演示、结构校核与工程出图使用，渲染阶段采用深绿色纯色背景突出模型主体，添加柔和的环境光与定向光源，清晰展现阀体的曲面造型与各部件的结构层次，阴影效果做了柔化处理，避免过重阴影遮挡结构细节。
