G1/2接口直径100mmMPa压力表三维设计

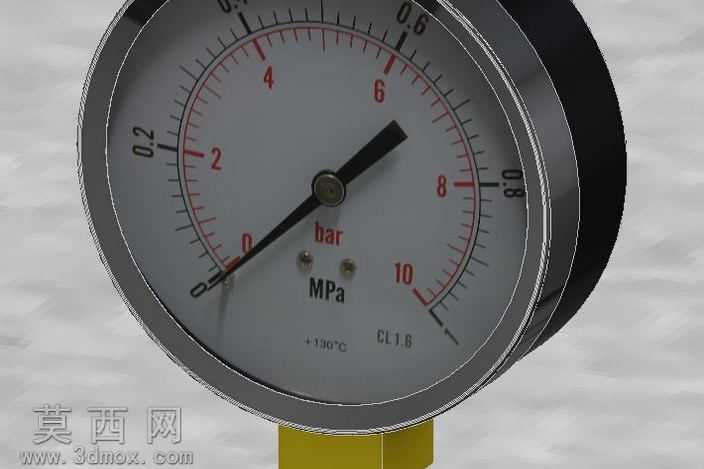

本作品为工业常用径向安装式MPa压力表的三维建模作品，建模过程严格遵循实物测绘尺寸，还原了直径100mm规格压力表的完整结构与外观细节。建模阶段首先搭建整体装配基准，以底部G1/2英寸螺纹连接接头为定位基准，依次完成表壳、表盘、指针、表蒙、内部机芯定位结构的分步建模。表壳部分采用金属质感的不锈钢材质参数设置，还原金属壳体的哑光磨砂边缘与亮面抛光外圈的质感差异，壳体侧面的防滑滚花纹理通过阵列特征实现，保证纹理均匀规整无变形。表盘部分严格复刻双刻度标识设计，同时标注MPa与bar两种压力单位，刻度线按照0-1MPa、0-10bar的量程范围做等比例细分，长刻度线对应整数值刻度，短刻度线对应分度值，所有刻度标识与数字标注的位置、字号比例完全匹配实物表盘，表盘底部的精度等级、工作温度标识也做了精准还原，保证视觉上的真实感。指针部分采用薄壁实体建模，还原指针的锥度造型与尖端指示结构，指针轴心的固定铆钉做了凸起细节处理，还原实物的装配结构。底部的黄铜接头部分单独设置黄铜金属材质，调整材质的反射率与粗糙度参数，还原铜质接头的暖金色金属质感，接头的螺纹特征通过螺旋扫描特征生成，保证螺纹牙型的标准参数。渲染阶段采用柔和的环境光搭配局部补光，避免金属表面出现过曝反光，同时突出表盘刻度的清晰度，让整体渲染效果贴近工业产品展示的真实质感。设计过程中充分考虑了压力表的实际装配逻辑，各部件的配合间隙、装配层级都按照实物生产的装配关系设置，既保证外观的高度还原，也让模型结构符合工业仪表的实际构造，可用于工业管路系统的装配演示、工控场景的可视化展示等用途。
