G1/2接口0-600千帕电接点压力表三维模型

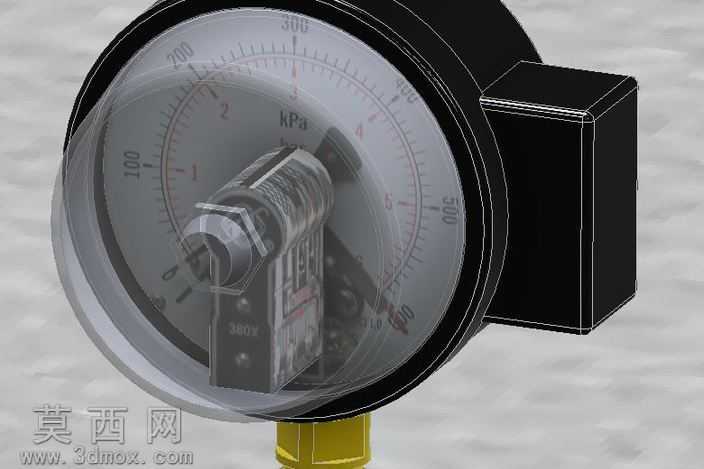

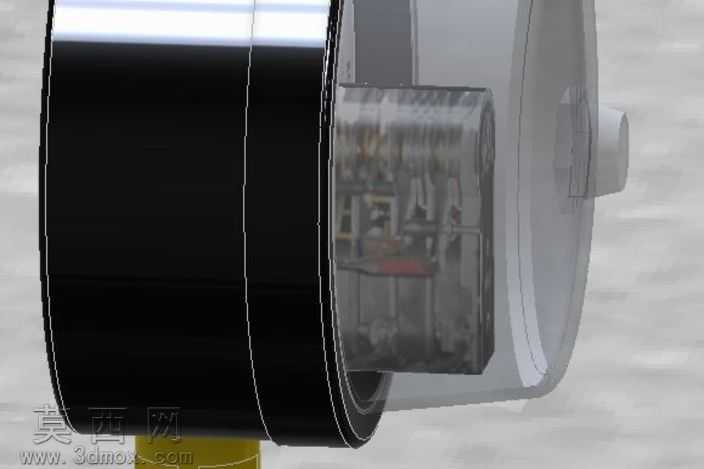

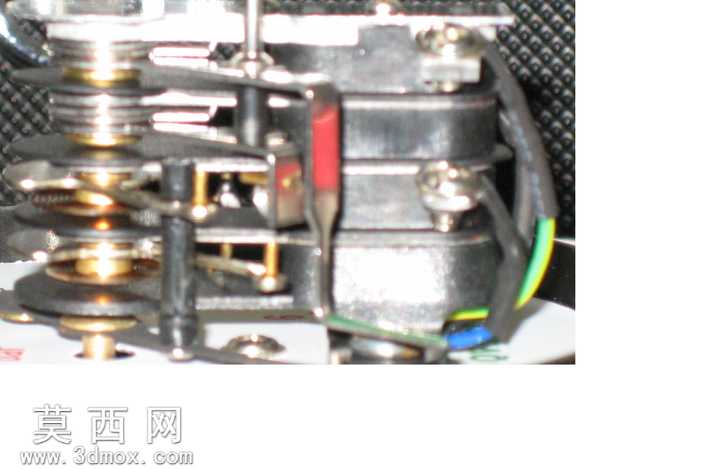

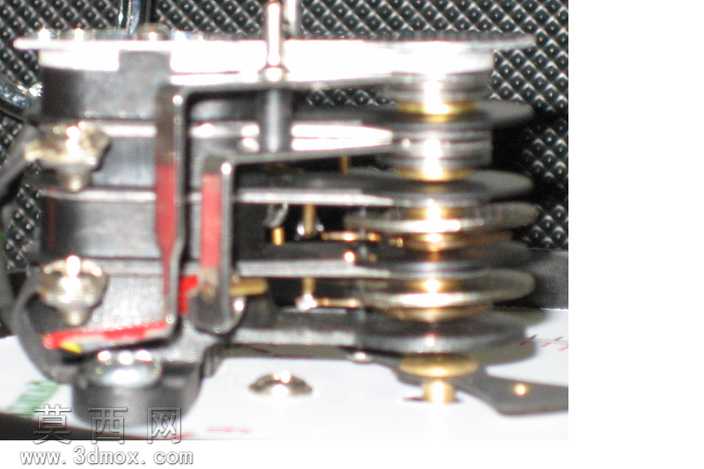

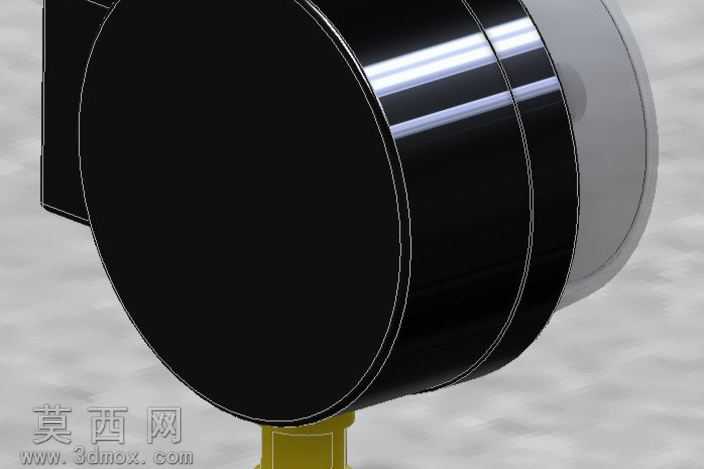

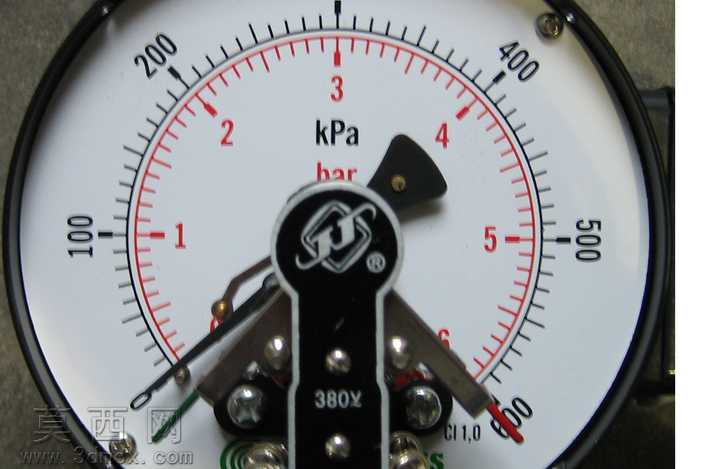

本模型为G1/2接口规格的0-600千帕量程电接点压力表，建模过程严格参照实物测绘尺寸还原，首先在三维软件中搭建整体装配框架，以表壳为基准定位核心组件。表盘部分采用平面贴图结合凹凸纹理实现刻度标识，黑色主刻度线与红色bar量程副刻度线按真实比例排布，kPa与bar双单位标识清晰还原实物印刷效果，中心品牌标识区域通过材质分层制作，模拟金属铭牌的哑光质感与浮雕logo效果。指针组件分为主指示指针与上下限电接点触发指针，分别赋予黑色金属与导电金属材质，还原指针轴部的固定铆钉、调节拨片结构，指针尾部的平衡配重块也按实物形态建模，保证结构还原度。表壳部分采用黑色喷塑金属材质，边缘的卷边密封结构、表蒙的透明玻璃材质均做了材质区分，玻璃材质添加轻微反射与折射参数，模拟真实仪表玻璃的通透质感。底部G1/2螺纹接口严格按照管螺纹标准建模，螺纹牙型、退刀槽结构完整，可直接用于装配干涉检查。内部电接点组件还原了触点弹片、接线端子、调节齿轮结构，380V电压标识区域通过纹理贴图实现，精度等级标识CI1.0也按实物位置还原。建模过程中对活动部件做了装配约束，指针可绕中心轴模拟转动效果，整体模型装配层级清晰，各部件可单独拆分用于爆炸图制作，材质参数适配通用渲染引擎，可直接用于工业场景装配演示、产品宣传渲染等用途，模型细节覆盖了实物的外观特征与核心内部结构，能够满足工业设计展示、虚拟装配调试等多场景使用需求。
