航空涡扇喷气推进引擎结构造型

　　该三维造型呈现的是民用大涵道比涡扇喷气推进装置的前端进气段与短舱整流罩组合体，属于航空动力系统中直接决定进气效率、气动噪声水平与飞行阻力的核心外露部件。从工程落地视角看，这类短舱-风扇一体化结构主要应用于干线民航客机、大型货运无人机以及部分支线涡扇动力平台，承担着将来流均匀导入压气机、包容风扇叶片失效碎片、降低巡航气动阻力与屏蔽风扇噪声的多重作用。

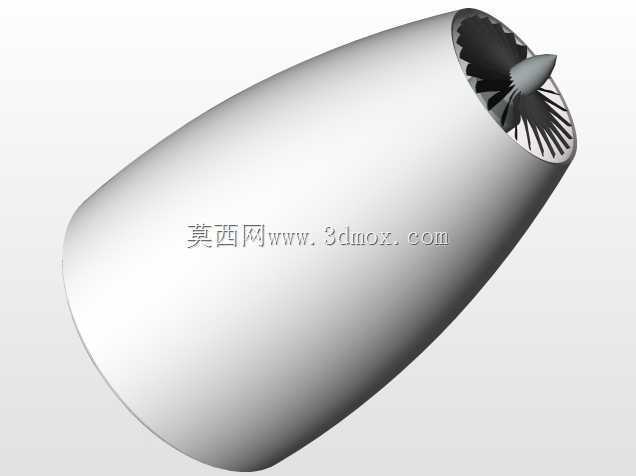

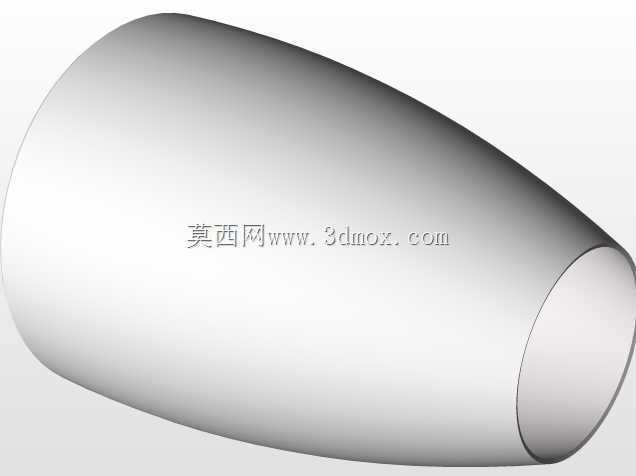

　　造型的主体为流线型回转短舱壳体，型面沿轴向遵循严格的面积律分布：进气唇口采用大圆角钝头设计，避免大迎角起飞与侧风工况下进气道内壁发生气流分离；短舱外壁从前到后平滑收敛过渡，最大直径位置布置在风扇盘前方约四分之一舱体长度处，既保证进气捕获面积，又控制巡航状态下的蒙皮摩擦阻力。前端外露部分为单级大直径风扇组件，包含数十片掠形宽弦叶片、锥形进气整流锥以及风扇盘包容环，叶片沿周向均匀排布，叶尖与短舱内壁之间预留有符合航空设计规范的微小叶尖间隙，防止热态膨胀与振动工况下叶片刮蹭舱壁。

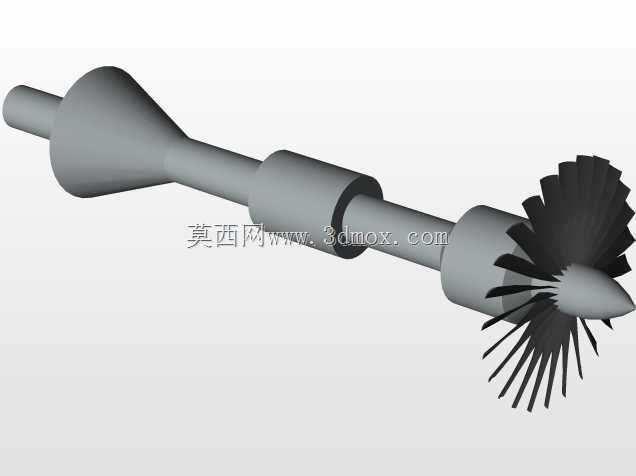

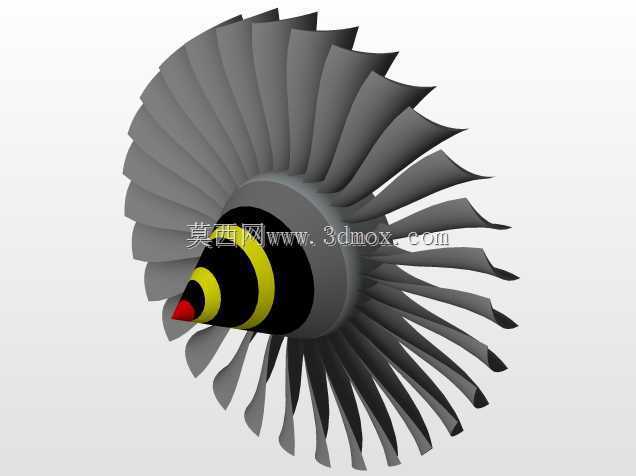

　　结构设计层面，短舱壳体并非等厚壁件，实际工程中通常采用复合材料蜂窝夹芯铺层或钛合金蒙皮加筋结构，三维造型中保留了完整的外气动型面，可直接用于短舱分块、反推装置铰接点布置以及吊挂连接界面的后续细化。风扇叶片采用三维弯掠构型，叶根处设置燕尾形榫头安装槽与风扇轮盘配合，整流锥内部预留有安装锥齿轮、转速传感器与防冰管路的空腔，进气唇口内部则可布置热空气防冰通道，适配高空结冰云层下的持续运行需求。

　　安装边界方面，该动力单元通过短舱上部的吊挂接头与机翼下方或机身尾段的承力挂点连接，造型中短舱后端预留了与核心机、外涵道机匣对接的环形法兰界面，轴向长度、最大外径与风扇直径的比例严格参照真实大涵道比涡扇的尺寸约束，在整机数字样机布置时可直接校核短舱与机翼前缘、地面勤务车辆以及起落架收放路径的干涉间隙。

　　在实际运维与教学场景中，该模型可用于航空发动机拆装实训的结构认知、短舱气动外形的CFD前处理几何准备，也能作为飞机总体布置阶段动力包络占位体使用。风扇叶片的周向阵列特征、短舱回转曲面的曲率连续性都在造型中得到完整保留，设计人员可在此基础上细化叶片内部阻尼台、轮盘榫槽、短舱分缝以及反推格栅等细节结构，覆盖从概念方案演示到详细结构设计的多阶段使用需求。
