家用台式电动绞肉加工设备结构设计

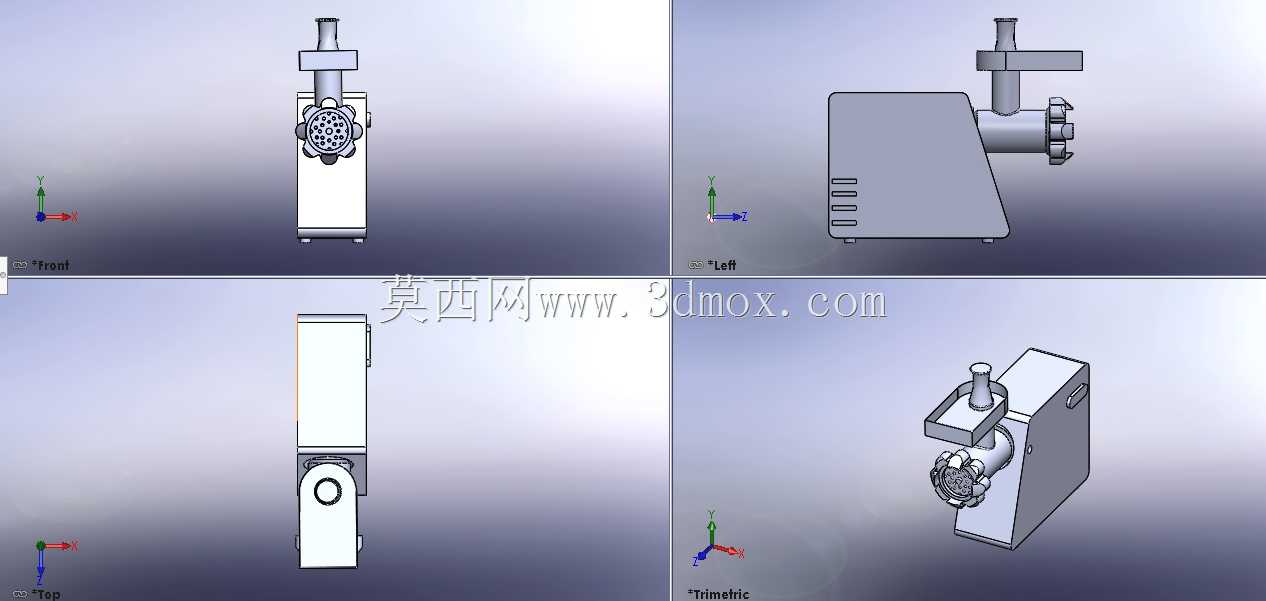

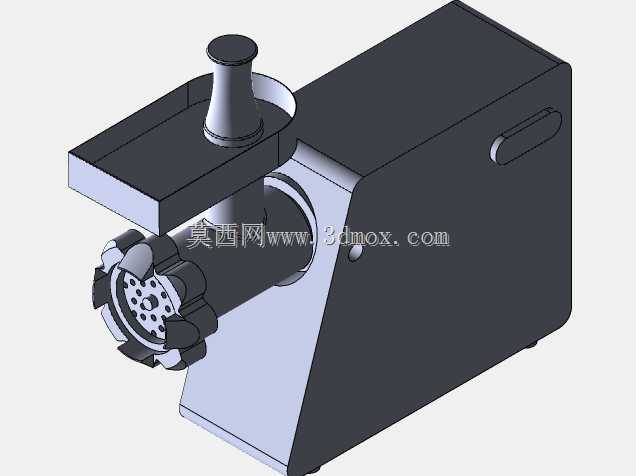

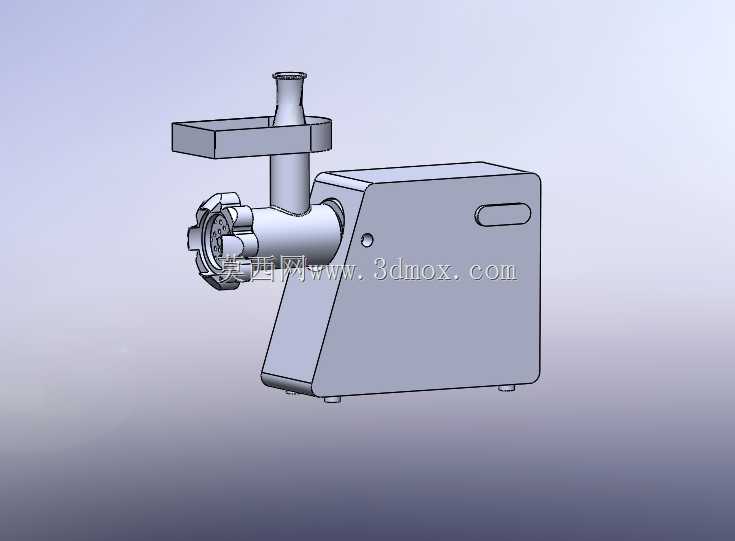

这款台式电动绞肉设备主要面向小型餐饮门店、家庭厨房及小型肉制品加工场景使用，可完成鲜肉绞碎、馅料调制等核心加工工序，替代传统手工剁肉的低效作业方式，也可适配不同孔板完成不同粗细程度的肉料加工，满足包子馅、饺子馅、香肠灌制等不同场景的原料处理需求。设备整体采用卧式布局设计，动力舱与绞送腔体呈直角排布，进料口设置于绞送腔体上方，采用敞口式进料通道搭配配套推料杆，避免操作过程中手部直接接触推送螺杆，保障操作安全；出料端采用快拆式孔板与绞刀固定结构，无需额外工具即可完成拆解，方便使用后的清洗与易损件更换。设计过程中优先考虑动力传递的同轴度要求，绞送螺杆与动力输出轴采用扁位连接结构，既保证大扭矩传递过程中不出现打滑，也能降低装配难度，减少不必要的定位结构。机身外壳采用倾斜式立面设计，底部设置四个防滑支撑脚，可在常规木质、不锈钢操作台面上稳定放置，工作过程中不会因螺杆推送肉料的反作用力出现移位；机身侧面设置内嵌式提手结构，方便设备的挪动与收纳，不会因外凸结构额外占用存放空间。绞送腔体与动力舱的连接采用旋扣式结构，相比传统螺丝固定方式，拆装效率提升明显，密封面设置环形定位台阶，避免肉汁渗入动力舱内部造成电路故障。绞刀采用十字对称结构，与孔板端面的贴合间隙控制在0.1mm以内，既保证肉料切割的顺畅度，不会出现肉料挤压糊化的问题，也能减少绞刀与孔板的无效磨损，延长易损件使用寿命。进料通道的内径尺寸适配常规块状鲜肉的投放需求，无需提前将肉料切为过小的碎块，减少前期预处理工作量；推料杆采用食品级材质制作，端部设置与螺杆螺距匹配的弧形凹陷，推送过程中可顺畅将肉料导入螺杆槽内，不会出现卡料、空转的情况。设备的动力舱内部预留足够的电机散热空间，外壳对应位置设置隐蔽式通风槽，连续工作过程中可保证电机温度处于合理区间，不会因过热触发保护停机，满足小批量连续加工的使用需求。整体外形尺寸适配常规厨房台面的摆放边界，不会占用过多操作空间，外露结构均做圆角过渡处理，无尖锐棱角，避免操作过程中出现磕碰划伤的风险。
