手持式直向电磨打磨工具结构设计

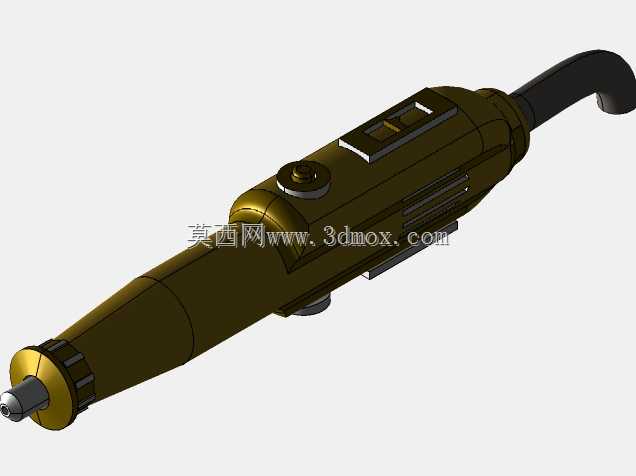

这款手持直向电磨的结构设计，首先围绕小空间精密加工作业场景展开，日常在模具修配、五金件去毛刺、金属焊缝打磨、小型工件表面抛光、石材雕刻修型这类作业场景中，这类直柄电磨的使用频次远高于大型角磨设备，尤其适合操作空间狭窄、需要精准控制磨削位置的工位。从功能结构来看，整机采用直筒式布局，前端输出轴搭配弹性夹头结构，可适配不同柄径的磨头、铣刀、抛光轮等作业附件，夹头外侧设置锁紧螺母，无需额外复杂工具即可完成附件更换，能快速切换粗磨、精磨、抛光等不同作业模式。机身中部设置握持区域，表面做防滑纹理设计，握持直径贴合成年男性手掌自然握持尺寸，长时间作业不易产生手部疲劳，机身上部布置滑动式调速开关与锁定按钮，开关位置刚好处于握持时拇指可触及的范围，操作时无需大幅挪动握持位置即可完成启停与转速调节，锁定按钮可在持续作业时锁定开关状态，降低长时间按压的操作强度。尾部采用弯型出线结构，电源线从机身侧后方引出，避免作业时线缆干扰前端磨削操作，同时出线位置做防弯折护套设计，可承受频繁弯折拉扯，提升线缆使用寿命。内部传动结构采用直列排布，电机输出轴通过减速结构直接连接前端输出轴，减少传动环节的动力损耗，同时保证整机转动时的动平衡，降低高速运转时的机身震动。设计过程中重点考量了整机的重心分配，将重量较大的电机组件布置在握持区域附近，让整机重心落在手掌握持范围内，操作时可精准控制前端磨削力度，避免头重脚轻导致的操控不稳。整机外形为细长直筒结构，最大外径控制在适合手持的范围，前端工作段做收窄设计，可伸入狭窄的型腔、缝隙内部完成作业，安装边界上，前端夹头的伸出长度预留了足够的附件安装空间，可兼容常规长度的各类磨削附件，尾部出线的弯曲半径做了限位设计，避免线缆过度弯折导致内部线芯断裂。机身侧面设置散热槽结构，对应内部电机的发热位置，可在高速运转时快速导出热量，避免长时间作业导致电机过热损坏，散热槽的开口方向做了倾斜设计，可减少磨削产生的粉尘进入机身内部。
