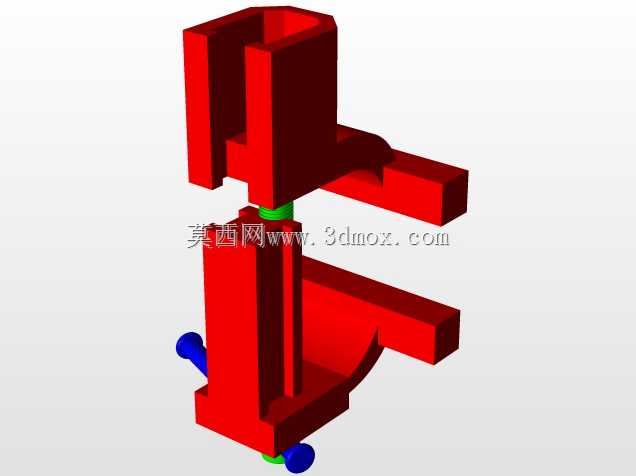

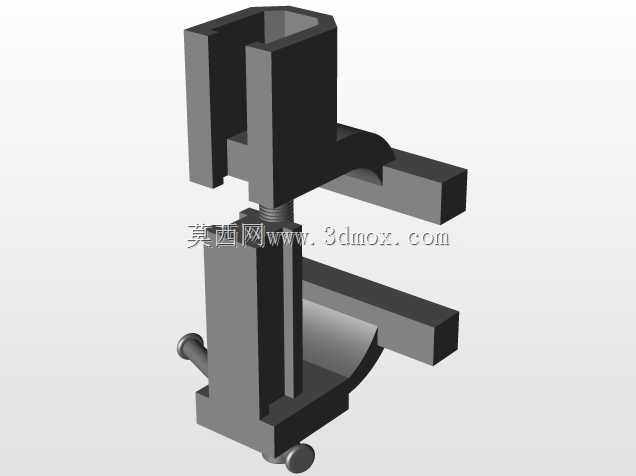

桌用立式快速夹紧台钳结构设计

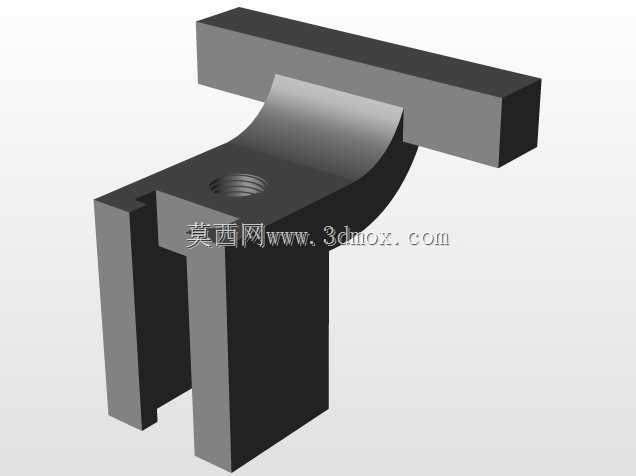

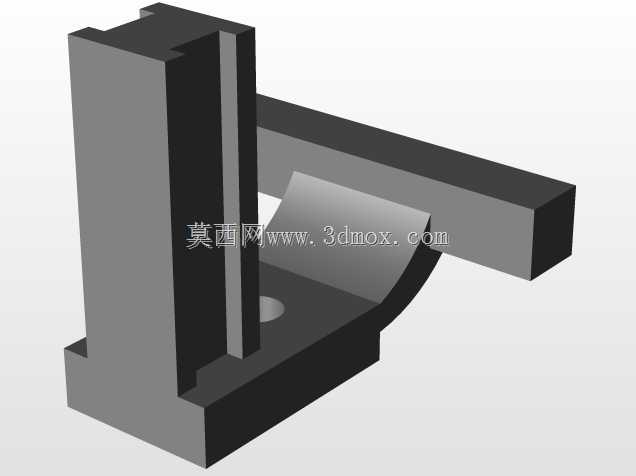

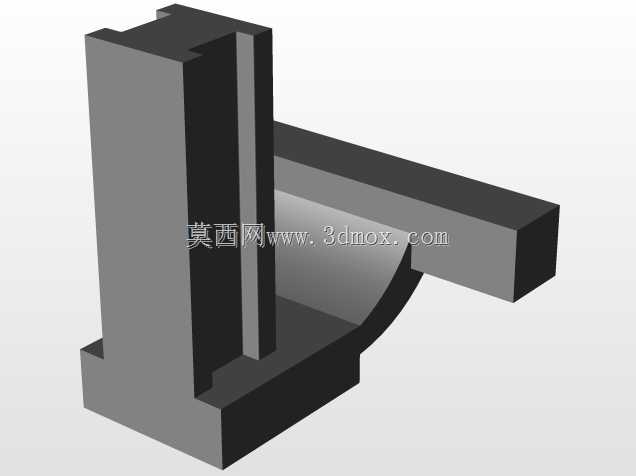

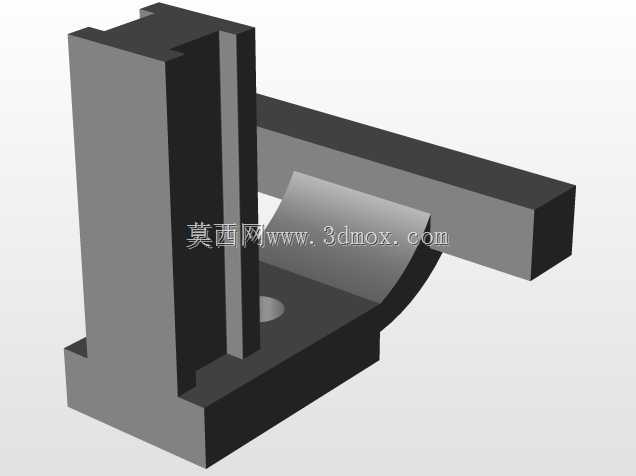

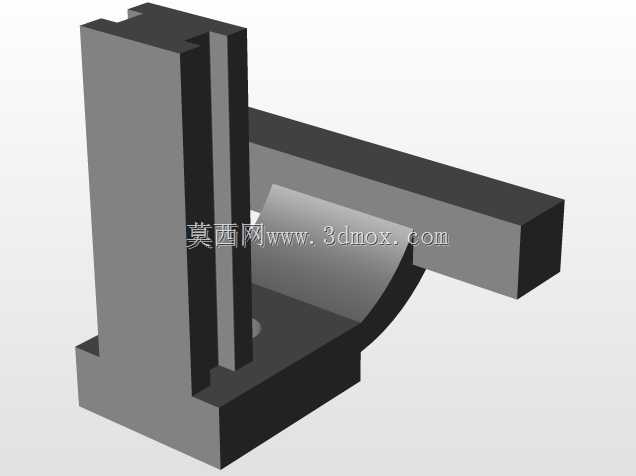

这款立式夹持结构主要适配小型工位的工件固定需求，常见于金工实训台、家用DIY操作台面、小型维修工位等场景，用来夹持小型金属件、塑料件、木质工件，完成锉削、钻孔、打磨、小型零件装配等操作，相比传统平口台钳，它的立式结构占用台面横向空间更小，适合操作台面局促的作业环境。从功能设计上看，它采用了偏心快速夹紧结构，不需要像传统丝杠台钳那样反复旋转手柄进给，扳动侧方的操作手柄就能快速完成开合与夹紧动作，针对小批量、频繁更换工件的作业场景，能大幅减少装夹辅助时间，提升作业效率。夹口部分做了平行度适配设计，上下两个夹持臂的工作面保持较高的平面度与平行度，夹持工件时不会出现偏斜、夹口错位的问题，能保证被夹持工件的定位精度，避免装夹偏差导致后续加工出现尺寸误差。设计过程中优先考虑了安装适配性，底部设置了与台面孔位匹配的固定结构，不需要额外制作复杂的安装底座，直接通过紧固件就能固定在常规厚度的工作台台面上，安装边界适配15mm到50mm厚度的台面，不需要对原有工作台做破坏性改造。结构受力上做了针对性优化，夹紧臂采用了加厚的立筋结构，在承受最大夹紧力时，臂体的形变量控制在0.1mm以内，不会因为夹紧力过大导致臂体变形、夹持失效，操作手柄的力臂长度经过反复测算，普通人单手施加150N的握力时，夹口就能产生足够的夹紧力，既不会因为力臂太短导致夹紧费力，也不会因为力臂过长导致操作时容易磕碰周边工具。夹口的开合行程做了合理限制，既满足常规小型工件的夹持需求，也避免了开合行程过大导致结构整体尺寸冗余，整体结构没有多余的复杂零件，拆解维护十分方便，日常使用中只需要定期在铰接转动部位加注少量润滑脂，就能保证长期操作顺畅，不会出现卡滞、夹紧打滑的问题。铰接部位的销轴采用了耐磨材质，长期反复扳动操作也不会出现明显的磨损间隙，能长期保持夹口的对中精度，避免因为铰接间隙过大导致夹口偏斜。
