小型龙门式数控雕刻加工设备结构设计

　　这款小型龙门架构的数控加工设备，主要面向小尺寸工件的精密铣削、雕刻加工场景，常见于手板打样、小型五金件加工、工艺礼品雕刻、PCB样板制作等作业环节，相比大型工业机床，其占地空间更小，部署灵活，适合小型加工门店、个人工作室、院校实训实验室这类对设备占地、投入成本有严格限制的使用场景。从结构布局来看，设备采用固定床身搭配移动龙门的经典架构，底部床身作为整台设备的承载基座，采用一体式框架结构设计，可抵消加工过程中主轴高速运转产生的振动，避免因床身刚性不足导致的加工振纹、尺寸偏差问题。X轴向传动导轨布置在床身两侧的立架上端，龙门横梁可沿X轴方向做往复直线运动，这种双侧导轨同步驱动的布局，能避免单悬臂结构带来的横梁下垂、运动卡滞问题，保障长行程运动过程中的位置精度。Y轴向传动组件集成在龙门横梁上，搭载主轴安装滑座，可沿横梁方向做横向进给运动，Z轴滑座垂直布置在Y轴滑座前端，负责带动加工主轴完成垂直方向的进给与抬刀动作，三个轴向的运动配合可实现三维空间内的连续轨迹加工，满足平面雕刻、三维曲面铣削、钻孔攻丝等多类型加工需求。

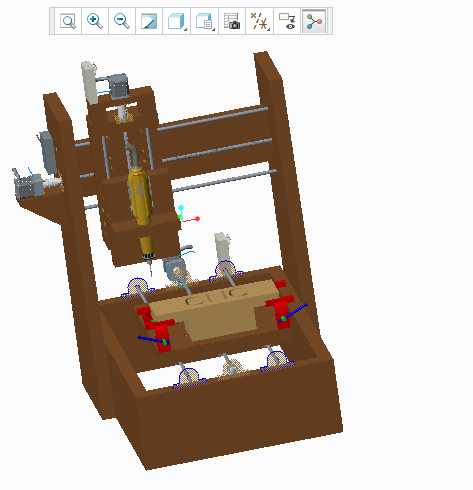

　　设备的主轴单元采用高速电主轴配置，可适配不同直径的铣刀、雕刻刀、钻头等加工刀具，主轴转速可根据加工材质灵活调整，加工软质塑料、木材、亚克力这类材质时可采用高转速低进给的参数组合，加工铝、铜等软质金属时可匹配对应的切削参数，兼顾加工效率与表面光洁度。工作台区域布置在床身上部的中间位置，采用多工位夹具安装点位设计，可搭配不同类型的快速夹具完成工件装夹，图中可见的红色快速压夹可快速完成板式工件的压紧固定，无需复杂的装夹调校，缩短单件加工的辅助准备时间；工作台面预留了标准的T型槽安装位，也可根据加工需求适配平口钳、旋转轴等附加工装，拓展加工适用范围。

　　从安装边界来看，设备整体外形尺寸控制在桌面级设备的适配范围内，不需要专门做设备基础浇筑，放置在承重满足要求的水平工作台面上即可完成部署，外接对应的控制系统与驱动电源即可投入使用，设备的走线全部采用内置拖链布置，避免运动过程中线路拉扯、磨损，提升长期运行的可靠性。设计过程中重点考量了运动部件的刚性匹配，龙门横梁的截面采用加强筋结构设计，在控制整体重量的前提下提升横梁的抗弯曲变形能力，各轴向的导轨安装面都预留了调校余量，装配时可通过打表调校保证导轨的平行度、直线度，降低运动过程中的爬行、卡顿问题。传动部分采用精密丝杠搭配直线导轨的组合，可有效保障进给运动的定位精度与重复定位精度，满足小尺寸工件的精密加工公差要求。

　　设备的操作区域预留了充足的工件装夹操作空间，操作人员在上下料时不会与龙门、主轴等运动部件产生干涉，日常维护时可直接对各轴向的润滑点、传动部件进行检查保养，不需要拆解大量外围护板，降低后期运维的难度。针对小型加工场景常见的多品种小批量加工需求，这款设备的结构设计预留了功能拓展接口，可根据后续使用需求加装冷却系统、吸尘罩、对刀仪等附加组件，不需要对主体结构做大规模改动，适配不同加工材质的工艺要求。在实际加工过程中，这种龙门式小型设备的运动惯量更低，加减速响应速度更快，在做小尺寸复杂曲面的连续加工时，轨迹跟随性更好，可有效减少加工过切、欠切的问题，保障成型工件的轮廓精度。
