电焊作业用敲击手锤结构设计

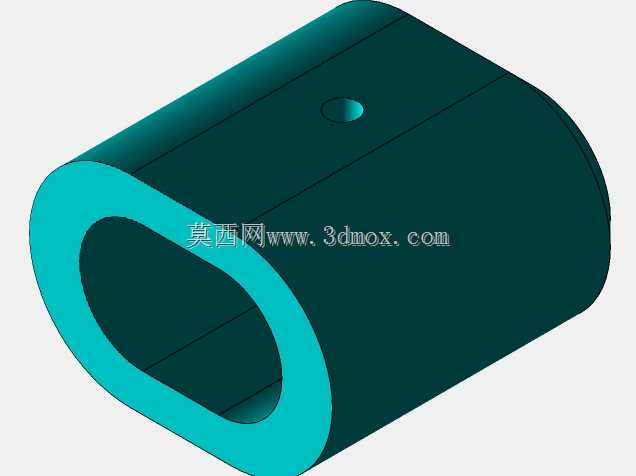

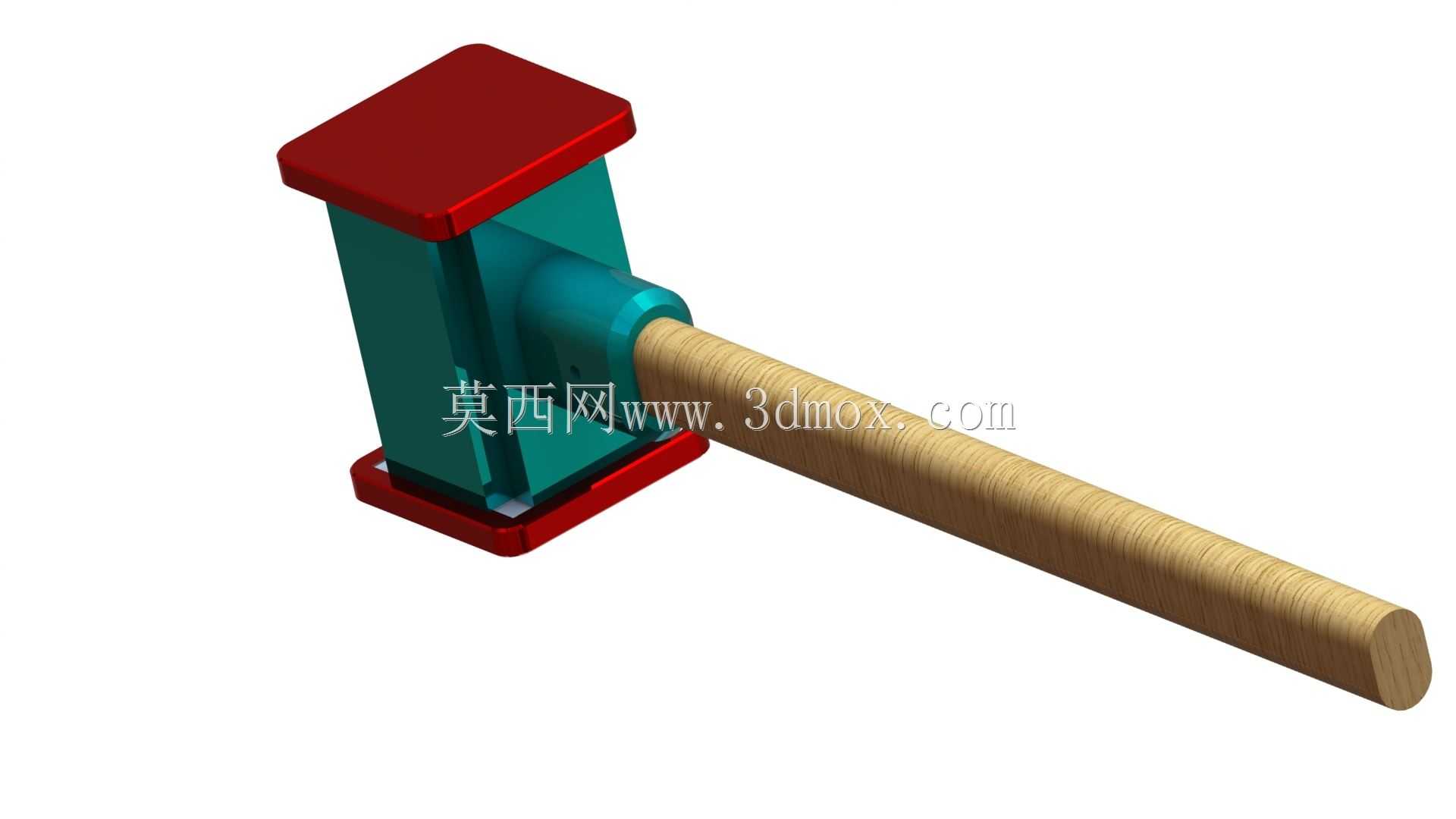

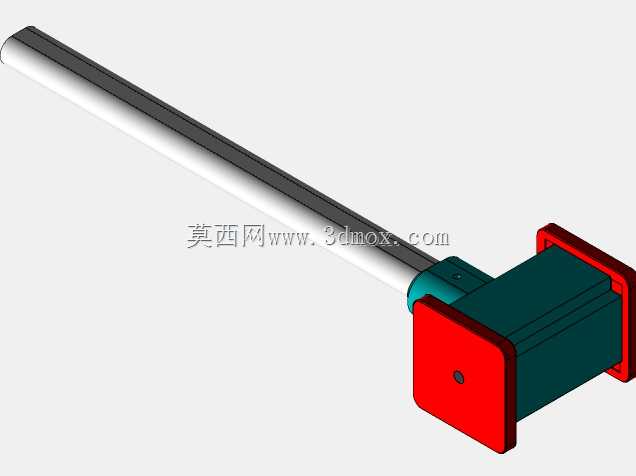

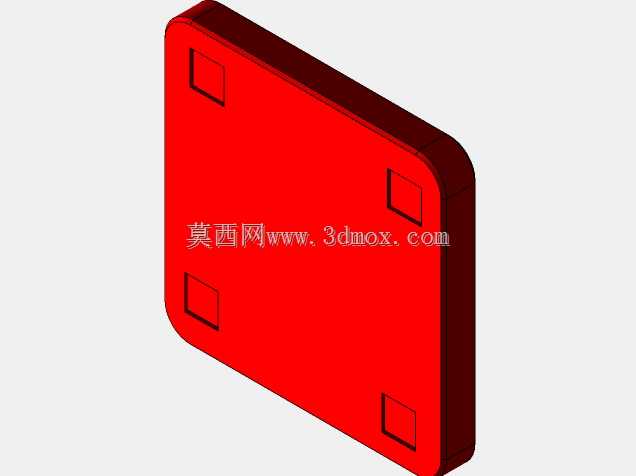

在焊接作业现场，这类手锤是焊工随身配备的核心辅助工具，主要用于焊后敲除焊缝表面覆盖的药皮焊渣，也可在工件组对时轻击调整焊件对位间隙，或是矫正小型焊接件的轻微焊接变形，日常也能完成小型零件的敲击拆卸、錾切辅助等零散作业，是焊接工位不可或缺的手动工具。从结构设计来看，这款手锤采用分体式装配结构，锤头部分为上下对称的矩形敲击端面，相比常规圆头锤，矩形端面在敲击焊渣时接触面积更可控，能精准对准焊缝位置施力，避免误击损伤已成型的焊缝表面；锤头中部设置了带安装通孔的连接凸台，锤柄穿过凸台完成装配，锤头与锤柄的配合段做了过盈配合设计，同时在锤头上下端面与锤身衔接处设置了红色的紧固压边结构，能够避免长时间敲击作业后锤头出现松动、脱落的安全隐患。锤柄采用仿木纹的握持结构设计，整体为长圆柱形态，尾端做了圆弧收边处理，握持时贴合手掌轮廓，能有效缓冲敲击产生的反震力，降低长时间作业的手部疲劳感；锤柄的长度设计兼顾了敲击力矩与操作灵活性，既能够提供足够的敲击力清除较硬的焊渣，也不会因为过长导致在狭窄焊接工位操作时磕碰周边工件或设备。设计过程中重点考虑了作业场景的实际需求，锤头的敲击端面做了平整化处理，保证敲击时受力均匀，不会因为端面凹凸造成焊渣飞溅方向失控；锤头主体采用框架式中空结构，在保证整体结构强度满足敲击受力要求的前提下，适当降低了工具整体重量，减少焊工随身携带的负重。安装边界方面，锤头与锤柄的装配孔位同轴度公差控制在合理范围，装配后锤柄与锤头保持垂直，无偏斜问题，确保敲击时力的传导方向沿锤柄轴向，避免偏载造成锤柄断裂；整体外形尺寸适配常规焊工工具袋的收纳空间，不需要额外定制专用收纳装置，可直接放入通用工具袋中随身携带，适配车间、户外焊接作业、设备安装现场等多种作业场景的使用需求。在结构细节上，锤头的所有棱边都做了小圆弧倒角处理，避免拿取时锋利棱边划伤手部，也能减少敲击时棱边崩裂产生金属飞溅的风险；锤柄的表面做了防滑纹理处理，即使手上沾有焊接飞溅的焊渣颗粒或是油污，也能保持稳定握持，不会出现脱手的情况。
