创意拼装式小型蒸汽机车结构设计

　　这款小型蒸汽机车的结构设计，最初的切入点是面向科教展示场景的实体拼装教具需求，同时也可作为工业文创展陈的微缩展品使用，区别于工业级干线蒸汽机车的复杂管路与高压动力系统，这款微缩结构在保留经典蒸汽机车核心识别特征的基础上，对内部传动逻辑做了适配桌面级展示的简化处理。从实际使用场景来看，这类微缩动力模型常应用于青少年机械科普课堂、工业主题展厅的互动展项，以及机械爱好者的静态收藏场景，不需要承担真实的轨道牵引载荷，因此在结构设计上优先兼顾了外观还原度与拼装便捷性。

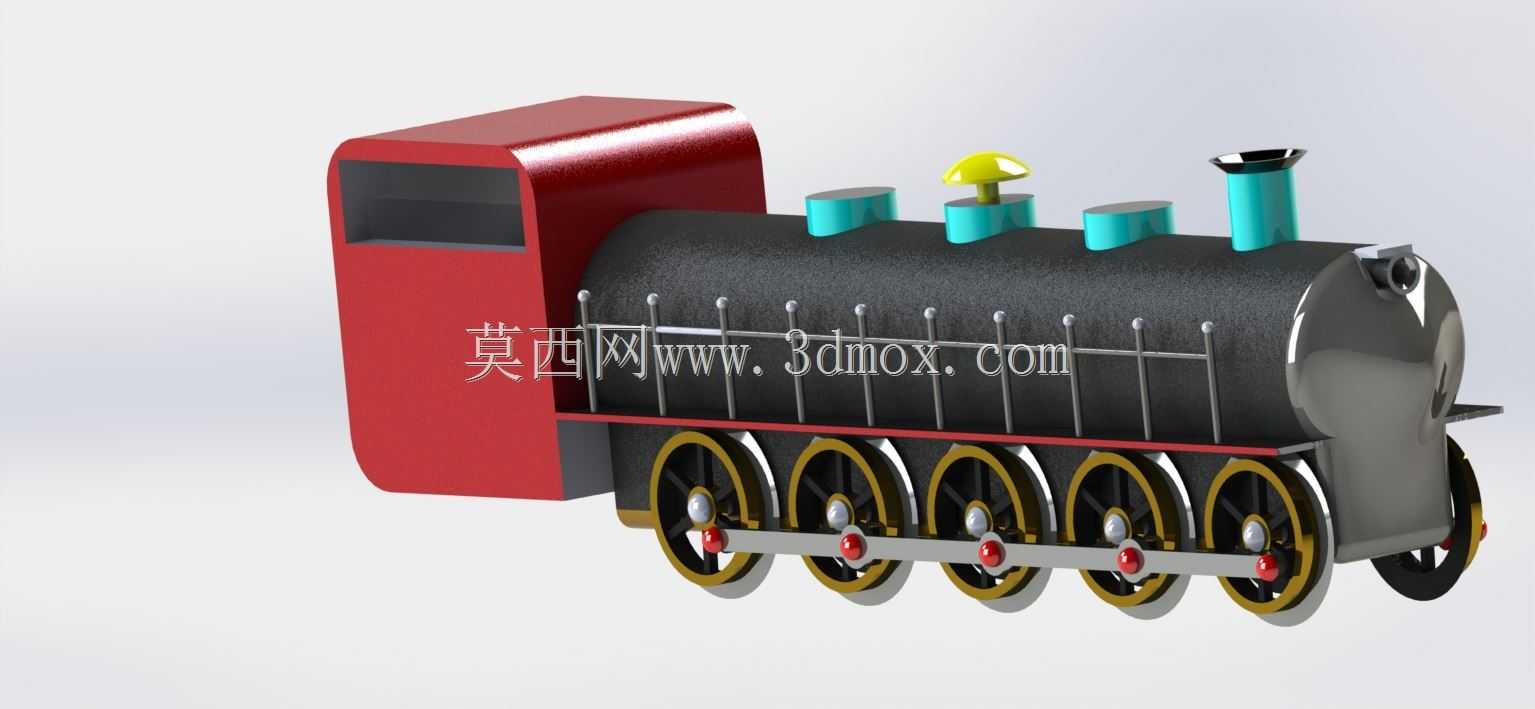

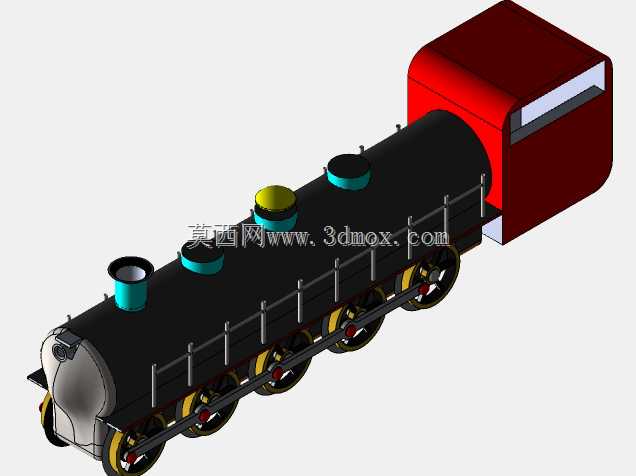

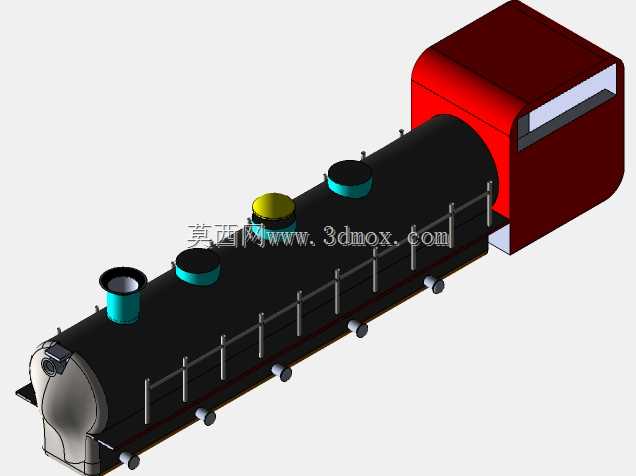

　　整体结构分为车头驾驶室、锅炉主体、轮组联动机构、顶部功能附件四个核心模块，各模块之间采用定位卡扣加少量紧固螺丝的连接方式，不需要复杂的工装夹具即可完成组装。锅炉主体采用圆柱筒体结构，外部设置的扶手栏杆沿筒体轴向等距分布，既还原了老式蒸汽机车的外部登乘结构特征，也可作为筒体模块的加强筋，提升薄壁筒体的抗形变能力；筒体顶部的三个汽包结构与烟囱采用独立分件设计，其中靠前位置的汽包集成了模拟汽笛的功能预留位，若搭配微型发声模块即可实现音效展示，不需要额外在筒体上二次开孔破坏外观完整性。

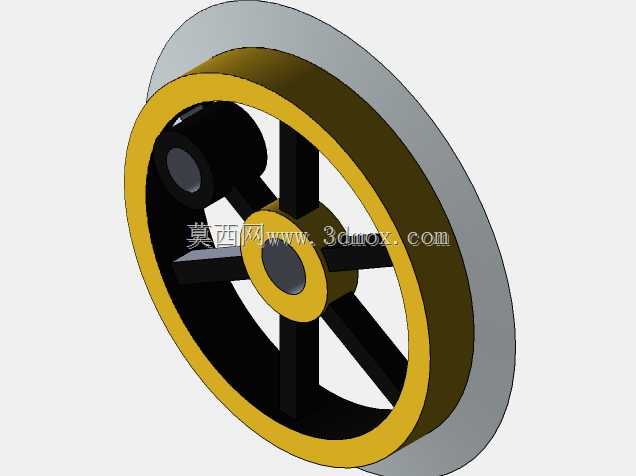

　　驾驶室模块采用半包围盒式结构，侧部预留的观察窗开口做了圆角过渡处理，避免拼装过程中锐边划伤，驾驶室与锅炉筒体的连接面设置了定位止口，装配时可快速对齐两个模块的相对位置，不需要反复调整同轴度。轮组部分采用五组动轮加一组导轮的经典布局，动轮之间通过联动连杆实现同步转动，连杆与轮体的连接位置设置了模拟曲轴的偏心轴结构，转动过程中可还原真实蒸汽机车动轮的联动轨迹，轮体边缘做了仿轮缘的凸起结构，若搭配配套的微缩轨道即可实现平稳滑行，不会出现脱轨问题；轮组与锅炉底部的安装座采用卡槽式固定，安装座上预留的长条形调节孔可微调轮组的前后位置，保证联动连杆与各偏心轴的配合间隙处于合理范围，避免转动过程中出现卡滞。

　　从安装边界尺寸来看，整体结构的长度控制在可适配常规3D打印机成型幅面的范围内，各分件的最大尺寸不超过200毫米，无论是采用FDM工艺打印制作还是采用注塑工艺小批量生产，都不需要拆分过多的拼接面，减少了后期打磨处理的工作量；整体高度控制在100毫米以内，放置在常规展示台面上不会占用过多垂直空间，底部轮组的最低点到锅炉筒体底部的间隙预留了15毫米的空间，可兼容多数市面在售的HO级微缩轨道，不需要额外调整轮组高度。

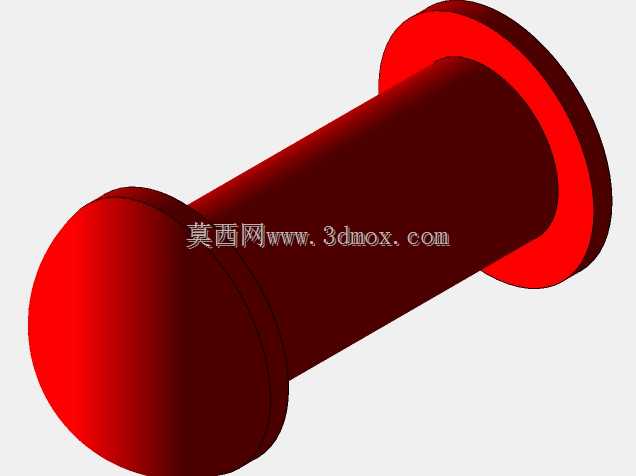

　　设计过程中特意规避了高压蒸汽相关的密封结构设计，所有动力相关的结构仅做外观还原与手动联动功能，不存在承压部件，使用过程中没有高压介质泄漏的安全隐患，完全适配科普场景下的低龄用户操作需求。筒体前端的烟箱部分采用圆弧过渡的端盖结构，端盖上预留了模拟车灯的安装位，可嵌入微型LED灯珠实现发光效果，走线从筒体内部的预留空腔穿过，不会暴露在外部破坏整体外观的整洁度。顶部的烟囱结构做了分段式设计，下部与筒体连接的部分做了定位凸台，可直接插入筒体顶部的预留安装孔，不需要额外粘接即可固定，上部的烟囱帽采用可拆卸结构，方便后期更换不同样式的帽体做外观变体。

　　各部件的壁厚统一设置为2毫米，既保证了打印或注塑成型时的结构强度，不会因为壁厚过薄出现填充不足的问题，也不会因为壁厚过大导致整体重量超标，手动推动时的惯性处于合理范围，不会因为冲力过大从轨道上滑落。联动连杆与偏心轴的配合间隙预留了0.2毫米，即使采用FDM工艺打印存在一定的精度误差，也能保证连杆转动顺畅，不会因为公差累积出现卡死的问题；所有棱角位置都做了0.5毫米的圆角处理，既提升了外观的质感，也避免了拼装和使用过程中锐边带来的安全问题。
