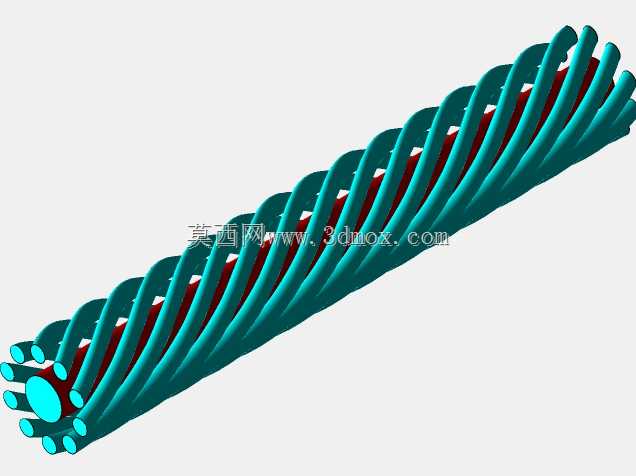

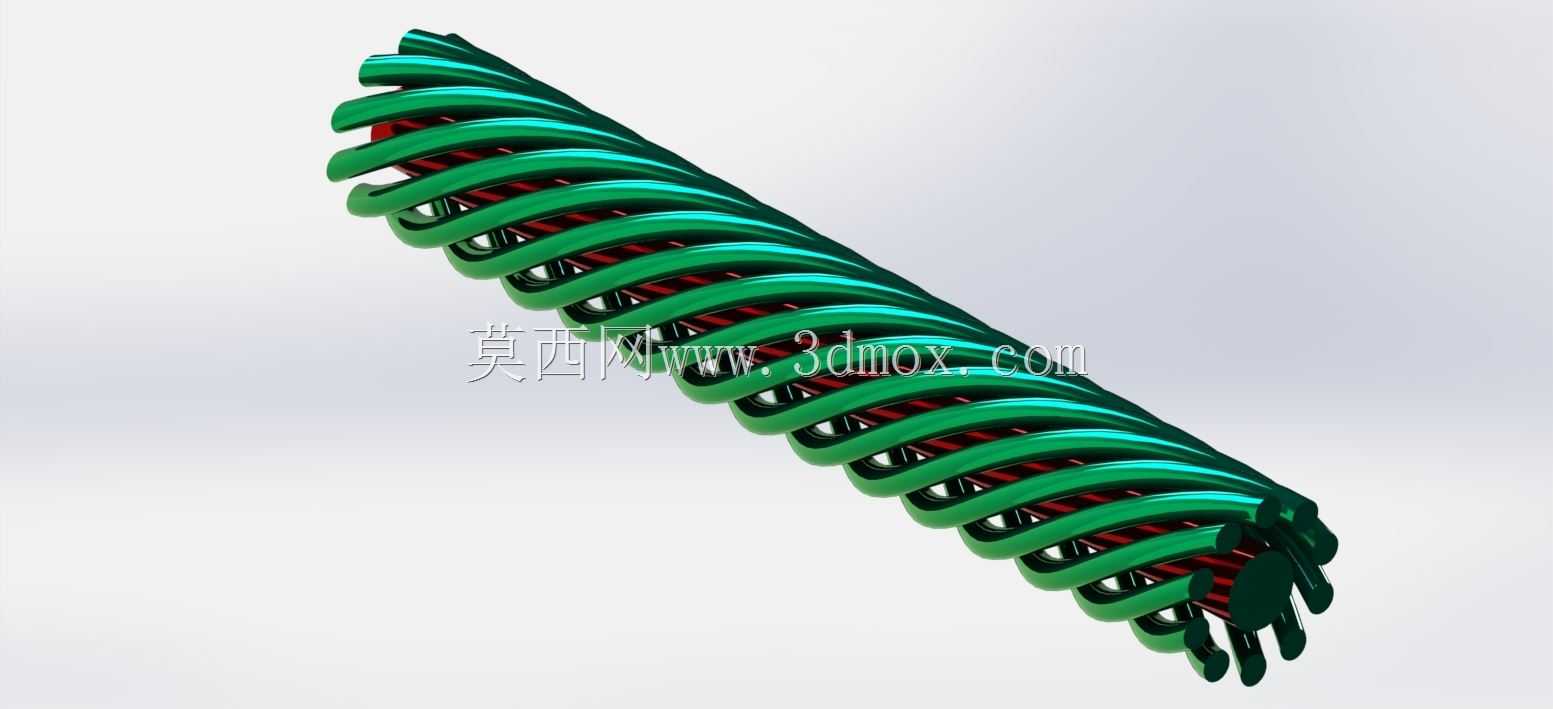

嵌套式多圈螺旋弹性缓冲结构设计

　　在各类需要往复缓冲、减振复位的机械结构场景中，螺旋弹性部件的结构合理性直接决定了整套机构的运行寿命与工况稳定性，常规单螺旋结构在有限安装空间内往往难以同时满足大刚度、长行程的使用需求，容易出现压并应力集中、侧向失稳弯折的问题，这套嵌套式多圈螺旋结构正是针对这类空间受限、载荷波动大的工况做的针对性设计。从实际应用场景来看，这类嵌套螺旋结构可适配的场景覆盖了小型冲压设备的模座缓冲、自动化产线的末端阻挡减振、小型行走机构的悬架缓冲、精密仪器的隔振支座等多个领域，相比单根等径弹簧，嵌套结构能在相同的外径安装边界下，提供更线性的刚度输出，同时内外圈螺旋的旋向相反设置，能避免工作过程中相邻簧圈发生卡滞咬合，大幅降低往复运动中的侧向偏移风险。

　　设计过程中首先要明确安装边界的约束条件，整套结构的外径尺寸需要匹配安装腔的内壁间隙，预留0.8-1.2mm的活动余量，避免压缩过程中簧圈与腔壁发生摩擦剐蹭，内圈螺旋的内径要匹配导向轴的外径，单边间隙控制在0.3-0.5mm，既保证螺旋伸缩过程中不会出现径向窜动，也不会因为间隙过小导致运动卡涩。簧丝直径的选择需要结合目标载荷做校核，外圈簧丝承担60%左右的额定载荷，内圈簧丝承担剩余40%的载荷，两者的压并高度需要保持一致，避免压缩到极限位置时单圈簧丝承受过载应力。螺旋升角的设置需要兼顾刚度与行程，常规工况下升角控制在6-8度区间，既能保证足够的伸缩行程，也不会因为升角过大导致受压时出现扭转力矩，影响配套连接件的受力状态。

　　两端的支撑圈做了并紧磨平处理，每端并紧一圈半，磨平部分的长度不小于簧圈周长的四分之三，端面粗糙度控制在Ra6.3以内，保证安装时支撑面与安装座完全贴合，不会出现偏载导致的簧圈倾斜。从功能特性来看，这套嵌套螺旋结构的刚度曲线相比单弹簧更平缓，在初始压缩阶段刚度较低，能抵消瞬间的冲击载荷，随着压缩行程增加，内外圈簧圈共同承载，刚度逐步提升，避免硬冲击对设备主体造成损伤，同时反向旋向的设计让内外圈在伸缩过程中产生的扭转力矩相互抵消，不需要额外设置防转结构就能保证伸缩过程的同轴度。实际选型匹配时，需要先确认安装位置的轴向空间，最大伸展状态下的结构长度要比安装腔的最大间距小2-3mm，预留装配余量，压并状态下的高度要小于设备的最小极限行程，

　　避免出现顶死的情况。在做三维建模时，螺旋线的生成需要严格控制节距参数，有效圈部分的节距保持均匀，过渡到支撑圈的部分节距逐步减小到与簧丝直径一致，保证支撑圈与有效圈之间平滑过渡，避免应力集中在过渡位置。簧丝的截面做了倒圆角处理，避免锐边在热处理或者受力过程中产生裂纹，同时也能减少相邻簧圈接触时的磨损。很多设计人员在做这类螺旋结构时容易忽略旋向匹配的问题，同旋向的嵌套弹簧在压缩时会出现相互嵌入的情况，不仅会产生异常噪音，还会导致实际刚度偏离设计值，严重时甚至会出现簧圈断裂的情况，这套结构特意将内外圈螺旋设置为相反旋向，从根源上避免了这类问题。另外在安装边界的校核上，除了径向和轴向的尺寸，还要考虑螺旋结构在最大压缩量下的外径膨胀量，大压缩比下螺旋簧圈受压会出现轻微的外径扩张，所以初始设计的外径要比安装腔内径小足够的余量，避免膨胀后与腔壁摩擦，加速簧丝磨损。这类结构在实际使用中不需要额外的润滑维护，只要安装时保证导向件的同轴度，就能实现数十万次的往复伸缩寿命，相比橡胶缓冲件，它的耐温范围更广，在高低温环境下都能保持稳定的弹性性能，不会出现老化蠕变的问题，适合在户外或者工况温度波动大的设备上使用。
