V型定位夹紧滑动组件结构设计

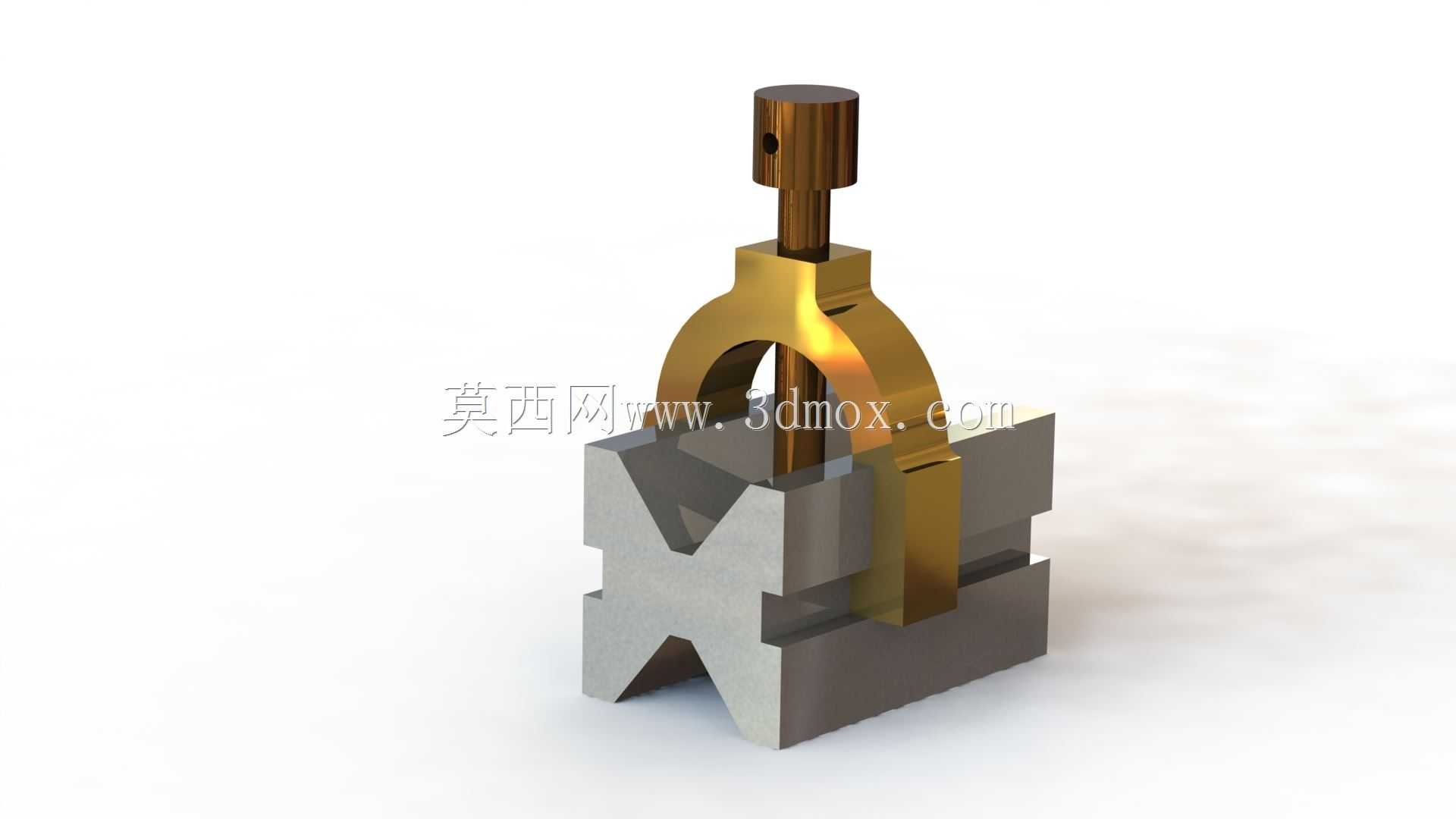

　　这套滑动定位夹紧结构，在机械加工工装、小型检测工位、手动装配台的应用场景里十分常见，很多做小零件批量加工的班组，都会在台钻、小型铣床的工作台上搭配这类结构做工件快速装夹，相比通用平口钳，它的V型定位面对于轴类、带圆柱面的小型零件定位精度更稳定，不会出现装夹时工件翘起、定位偏移的问题。

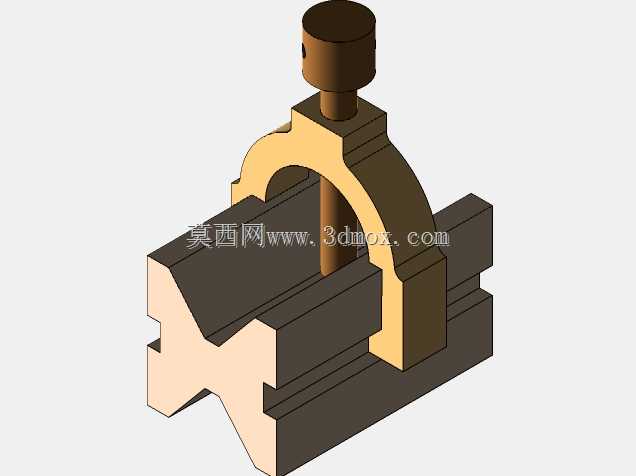

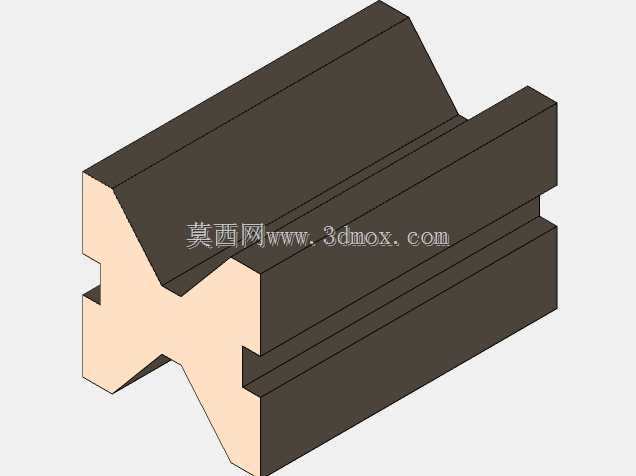

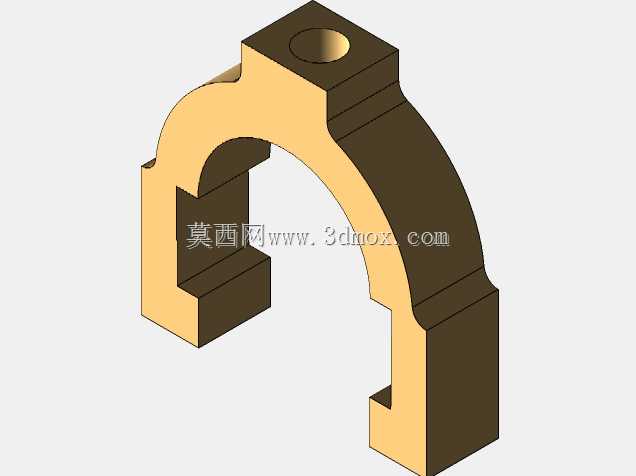

　　从功能特性来看，这套结构分为三个核心功能单元，底部的V型定位座承担工件的径向定位作用，V型槽的夹角采用行业通用的90度设计，两侧定位面做了0.2mm的倒角处理，避免工件放入时棱边刮伤定位面，也能适配一定直径公差范围内的圆柱类工件；上方的拱形压架是夹紧力的传递部件，拱形的结构设计一方面可以避开V型槽上方的工件装夹空间，另一方面拱形结构的抗弯截面模量比直板结构高30%左右，在同等拧紧力下的形变更小，能保证夹紧力均匀传递到工件表面；顶部的导向杆与压架采用间隙配合，配合公差选H7/g6，既保证压架上下滑动时不会出现卡滞，也能控制压架的横向窜动量在0.03mm以内，避免夹紧时压架偏斜导致工件受力不均。

　　设计思路上，这套结构没有采用复杂的螺旋夹紧或者气动夹紧结构，而是采用手动滑动压紧的形式，核心是面向小批量、多品种的柔性加工场景，工人操作时只需要将工件放入V型槽，向下按压顶部的压杆，带动拱形压架沿导向杆下滑，压架下端的两个压脚刚好贴合在工件两侧的圆柱面上，配合压杆内部的弹性锁紧结构就能完成夹紧，整个装夹动作耗时不超过两秒，相比需要拧动多圈螺杆的平口钳，装夹效率能提升60%以上。导向杆的底部与V型座采用过盈配合压装，压装深度达到导向杆直径的1.5倍，保证反复装夹过程中导向杆不会出现松动倾斜。

　　在安装边界与外形尺寸方面，这套组件的整体安装基准是V型座的底面，底面做了Ra1.6的粗糙度处理，平面度控制在0.02mm以内，安装时可以直接贴合在机床工作台的T型槽面上，通过底座两侧的沉头孔用螺栓固定，沉头孔的位置按照标准工作台的T型槽间距设计，不需要额外做转接板就能适配多数小型机床的工作台。整体结构的总高度控制在120mm以内，横向最大宽度80mm，纵向长度70mm，不会占用过多的工作台面空间，在小型台钻的工作台上甚至可以同时安装两套该组件，完成双工位的交替装夹加工，进一步减少设备的等待时间。

　　实际使用过程中，这套结构的滑动配合面需要定期涂抹少量锂基脂做润滑，避免长期使用后金属面锈蚀导致滑动卡滞，V型定位面如果出现磨损，可以直接将V型座拆下做平面磨修复，不需要更换整个组件，维护成本极低。压架的压脚位置做了圆弧过渡，不会在软质工件的表面留下明显的压痕，对于铜、铝等有色金属零件的装夹友好度很高，很多做精密小轴加工的车间，都会把这类结构作为标准工装单元储备，遇到不同直径的轴类零件加工时，只需要更换对应开口尺寸的V型座，就能快速完成工装切换，不需要重新设计整套夹紧结构，大幅缩短工装准备的周期。
