嵌入式密封防护盒体结构三维设计

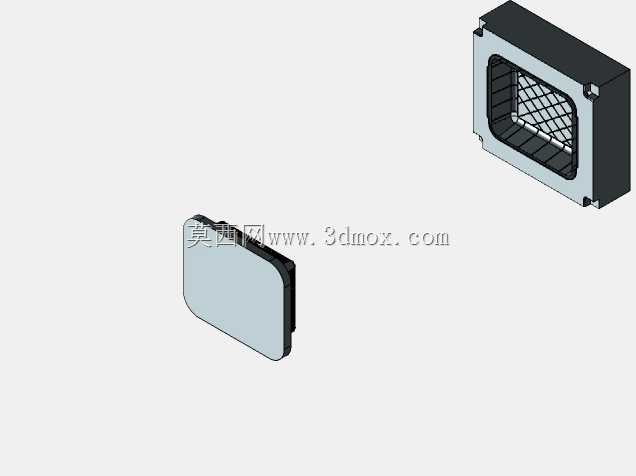

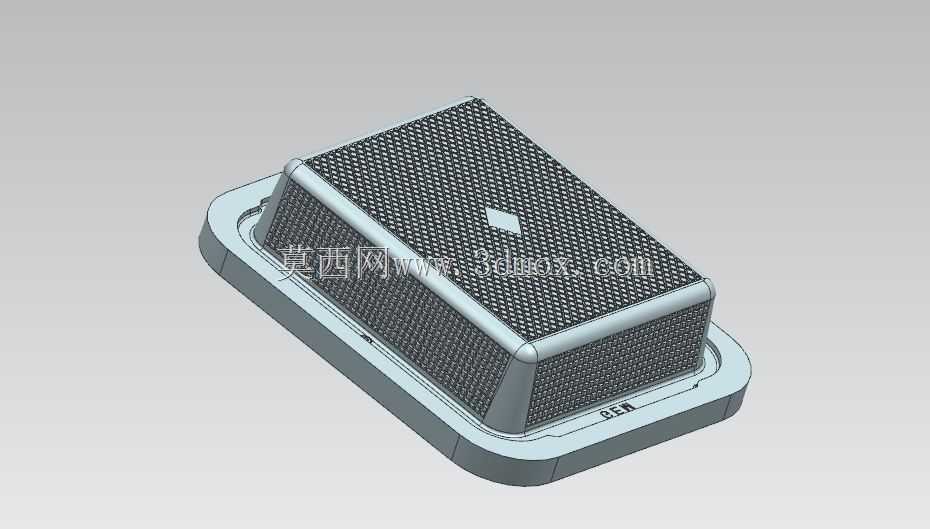

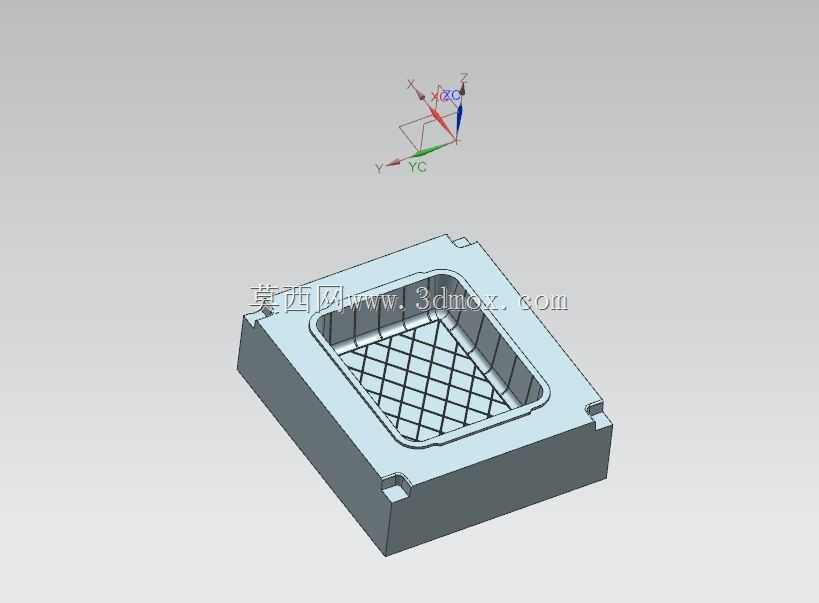

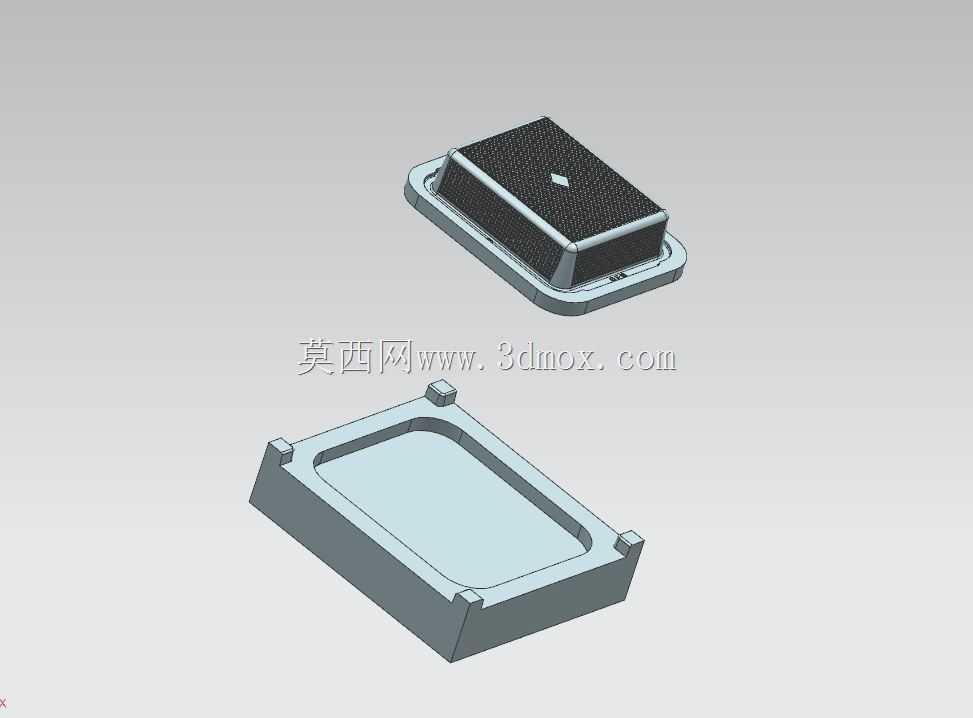

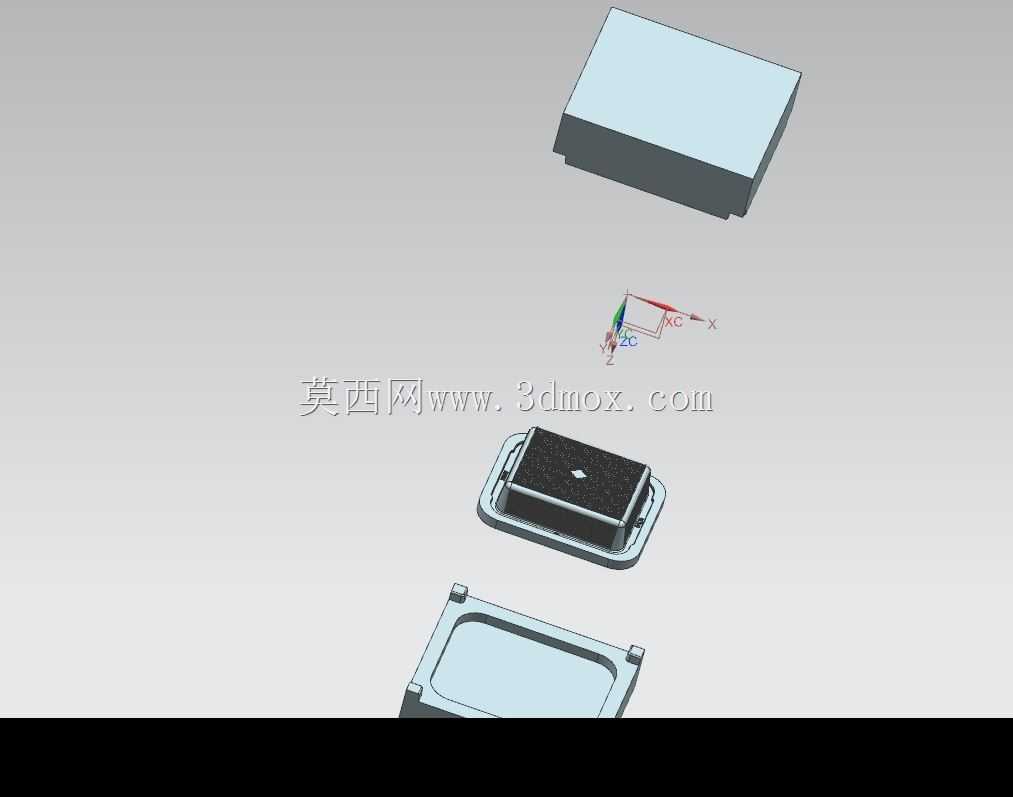

该盒体结构主要面向工业现场嵌入式安装的小型电子元器件防护场景，可用于容纳小型传感模块、接线端子排、微型控制板等对防尘、防溅有要求的电气组件，常见应用在设备控制柜内部走线分区、户外小型检测点位的元件防护、生产线工位信号模块的外置封装等场景，能够避免生产现场的粉尘、切削液飞溅、轻微外力磕碰对内部元件造成损伤。从结构拆分来看，整套组件包含底盒、密封胶圈、上盖三个核心部分，底盒侧边设置有带安装孔的凸耳，凸耳位置与盒体边缘齐平，安装时可直接嵌入预设的安装开孔内，通过凸耳上的孔位完成螺丝固定，安装后盒体主体沉入安装面下方，仅上盖表面与安装面齐平，不会额外占用设备外部的操作空间，适配控制柜面板、设备侧壁等厚度在1.5mm到3mm之间的板材安装场景。设计过程中优先考虑了密封可靠性，底盒的上口边缘设置有一圈内凹的胶圈安置槽，胶圈采用截面为矩形的丁腈橡胶材质，装配时胶圈完全嵌入槽内，上盖下压后胶圈压缩量控制在20%到25%之间，既可以保证IP65级别的防尘防溅能力，又不会因为压缩量过大导致上盖装配后出现翘边问题。上盖与底盒的配合采用周向卡扣结构，卡扣设置在底盒的四个侧边位置，每个侧边均匀分布两个卡扣点位，上盖对应位置设置有匹配的卡钩，装配时对准位置按压即可完成扣合，拆卸时可以用平口工具从侧边的预留撬缝处逐步撬开，不需要额外的紧固件，日常检修内部元件时操作效率更高。盒体内部设置有两个对称的螺柱安装位，可直接固定尺寸匹配的PCB板，螺柱高度距离盒底4mm，能够给板件背面的焊点留出足够的安全间隙，避免焊点与盒底接触造成短路。底盒的其中一个侧边预留有走线缺口，缺口位置可配套安装橡胶护线套，方便内部元件的线缆引出，同时不会破坏整体的密封性能。整套结构的壁厚均匀设置为1.8mm，采用注塑工艺生产时可以避免出现缩痕、填充不足的问题，转角位置全部做了R0.5的圆角过渡，既可以减少注塑过程的应力集中，也能避免安装和使用过程中锐边划伤操作人员。上盖的表面做了细微的磨砂纹理处理，日常使用时不容易残留指纹和污渍，也能轻微遮盖生产过程中产生的表面瑕疵。在安装边界的设计上，盒体嵌入部分的外形尺寸比安装开孔尺寸小0.2mm，单边预留0.1mm的装配间隙，既可以保证盒体顺利嵌入开孔，又不会因为间隙过大导致安装后出现晃动，凸耳的压紧面设置有一圈浅筋，安装时浅筋可以压入安装板材的表面涂层，进一步提升接触面的密封效果，避免液体从安装缝隙渗入盒体内部。
