66GA造粒机用冲孔式环形筛网结构

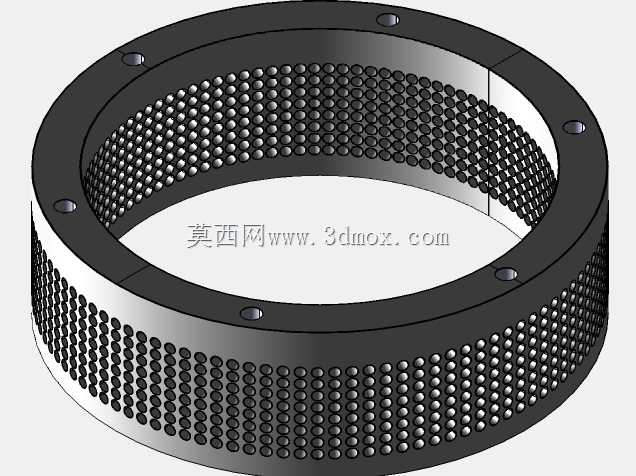

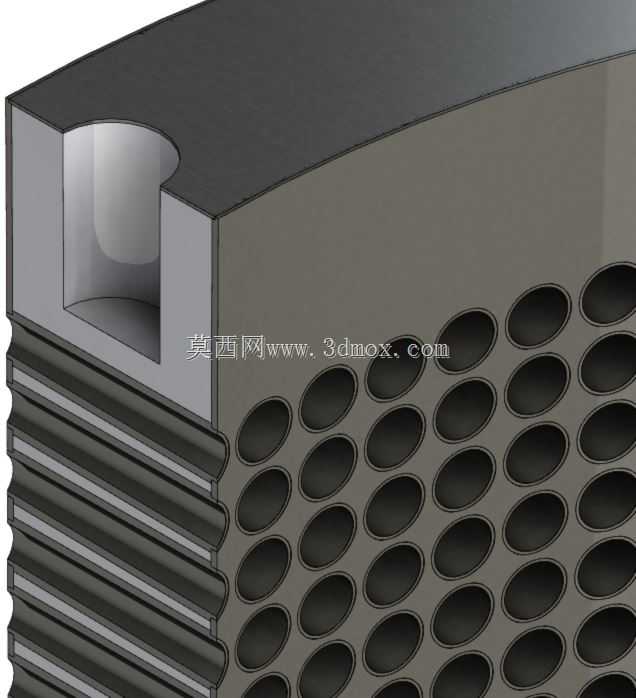

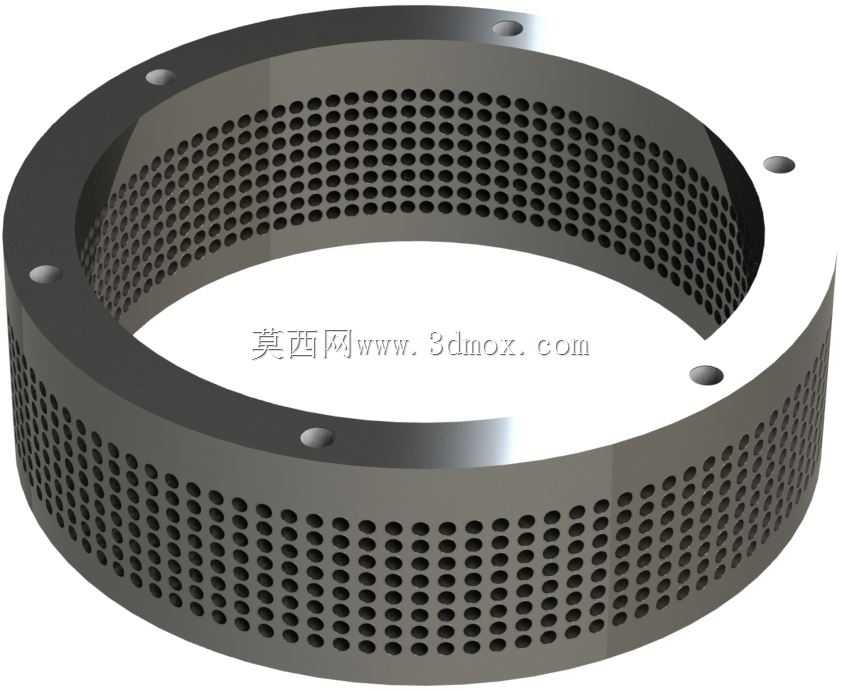

在塑料改性、生物质颗粒加工、饲料生产等涉及物料挤压造粒的工段，造粒机环模配套的筛网是直接决定成品颗粒粒径均匀度、出料顺畅度的核心易损构件，本次呈现的环形冲孔筛网，正是适配66GA系列造粒机的专用配套部件。从实际工况适配角度出发，该构件整体采用环形薄壁筒状结构，筒身通体排布规则等径冲孔，冲孔的排布密度、孔径公差直接匹配对应φ120规格造粒腔的挤出成型需求，物料经挤压辊推压通过筛孔时，会被剪切为符合粒径要求的均匀颗粒，孔壁的光滑度、孔位的同轴度偏差会直接影响挤出阻力，设计阶段针对孔边做了微量倒钝处理，避免长期挤出过程中孔边应力集中出现开裂，同时减少物料在孔位的滞留粘黏问题。安装边界层面，该筛网两端的法兰边预留了均匀分布的定位沉孔，安装时可通过沉孔与造粒腔的定位销、紧固螺栓精准配合，法兰边的平面度公差控制在合理范围内，确保安装后筒身与挤压辊的同轴度偏差不会造成局部间隙过小，引发异常磨损或者物料漏料问题。从功能特性来看，筛网整体采用耐磨合金材质加工，适配高磨蚀性物料的长期连续生产需求，筒身的冲孔采用等距错排布局，相比直排布局能在保证结构强度的前提下提升有效开孔率，降低挤出过程的能耗，同时错排的孔位能让挤压辊的受力更均匀，减少辊面的偏磨问题。设计过程中优先考虑了易损件的快速更换需求，法兰边的沉孔位置做了对位标识设计，现场更换时无需反复调整对位角度，可直接完成定位紧固，缩短设备停机维护的时间。针对不同物料的生产需求，该筛网的冲孔孔径可对应调整，本次适配的φ8孔径规格，主要面向常规粒径的塑料颗粒、生物质燃料颗粒生产场景，筒身的有效筛分长度完全匹配66GA造粒机的挤压腔工作段长度，不会出现有效筛分区域不足导致的物料返料问题。实际生产应用中，这类环形筛网的壁厚选择需要兼顾结构强度与开孔率，壁厚过薄会导致长期受挤压载荷出现筒身变形，壁厚过厚则会增加物料在孔道内的停留时间，引发物料过热降解，本次设计的壁厚经过多轮工况验证，能在连续8小时满负荷生产工况下保持结构尺寸稳定，不会出现筒身失圆、孔位变形的问题。法兰边与筒身的连接位置做了圆弧过渡处理，避免直角连接位置的应力集中，在承受挤压辊的径向载荷时，过渡位置不会出现应力开裂，有效提升构件的整体使用寿命。
