家用塑料弹簧夹结构设计方案

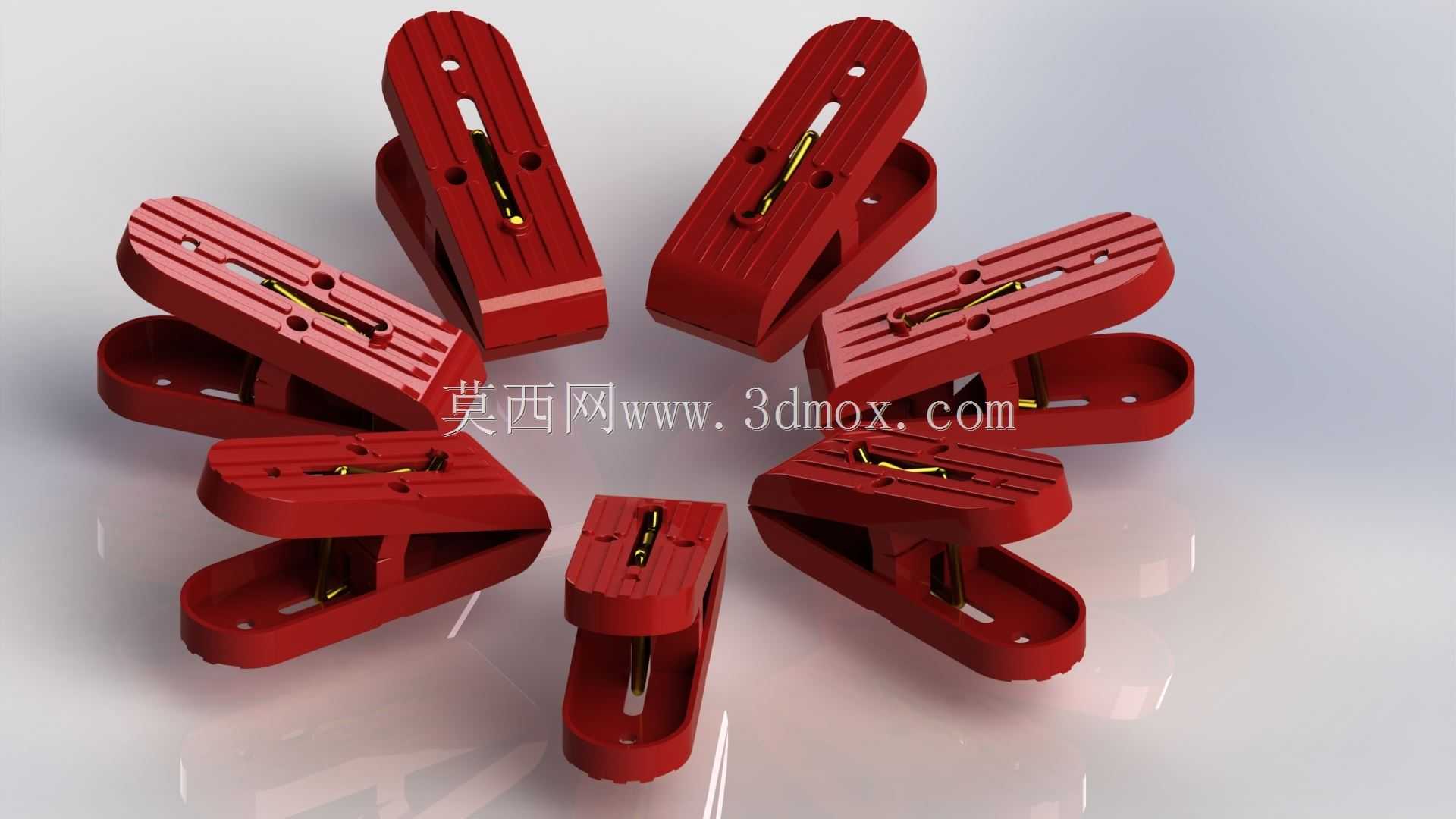

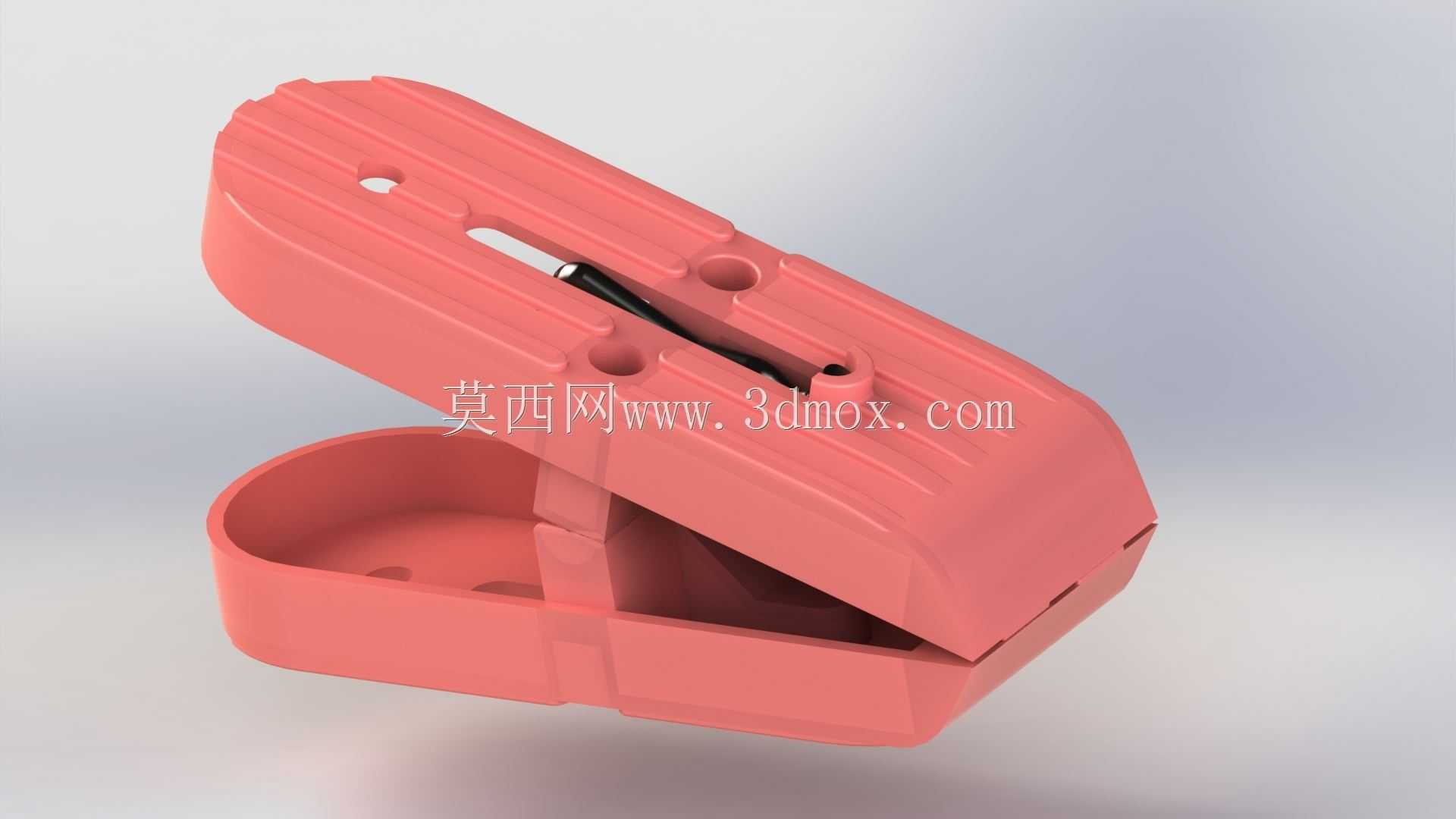

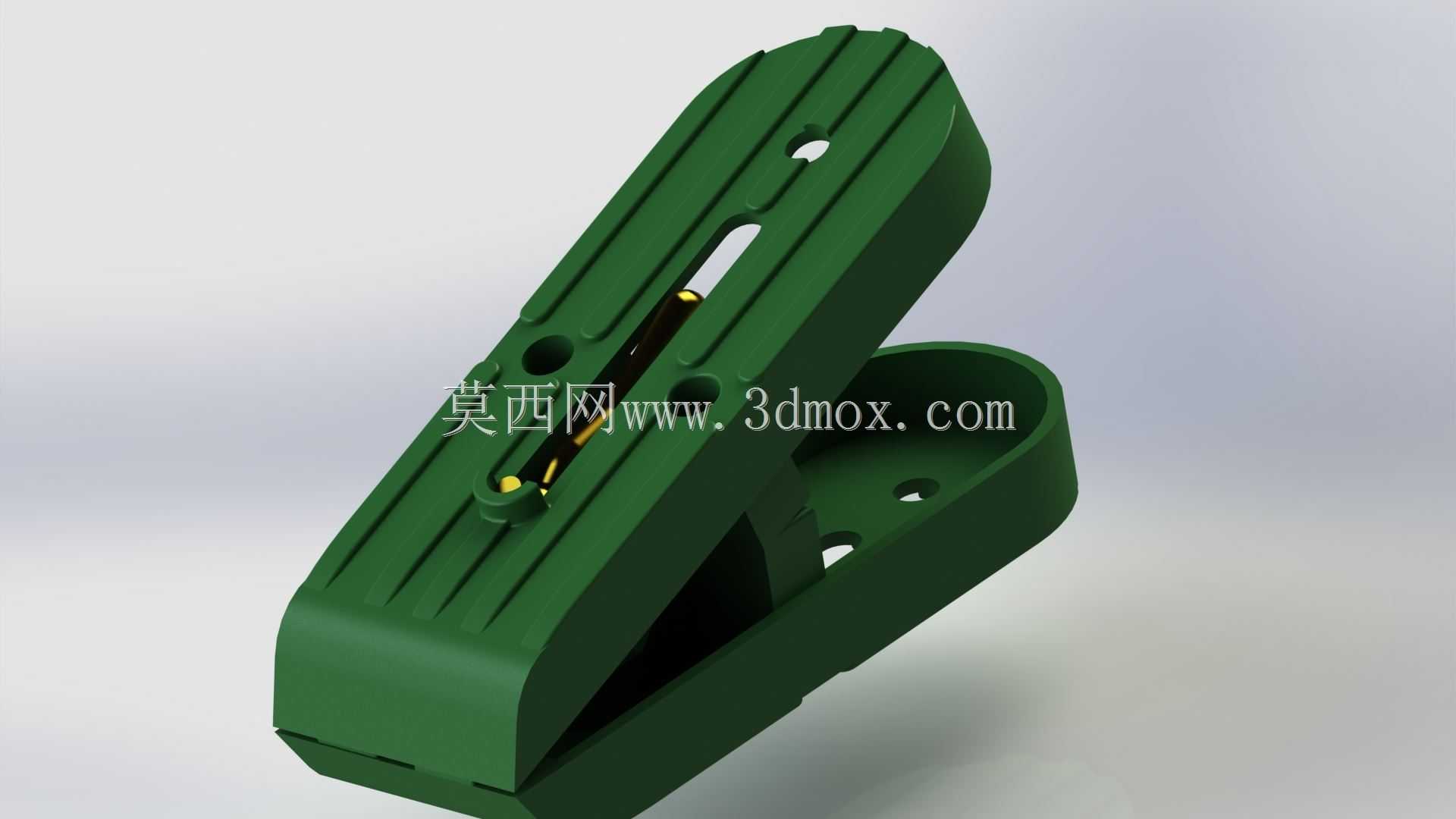

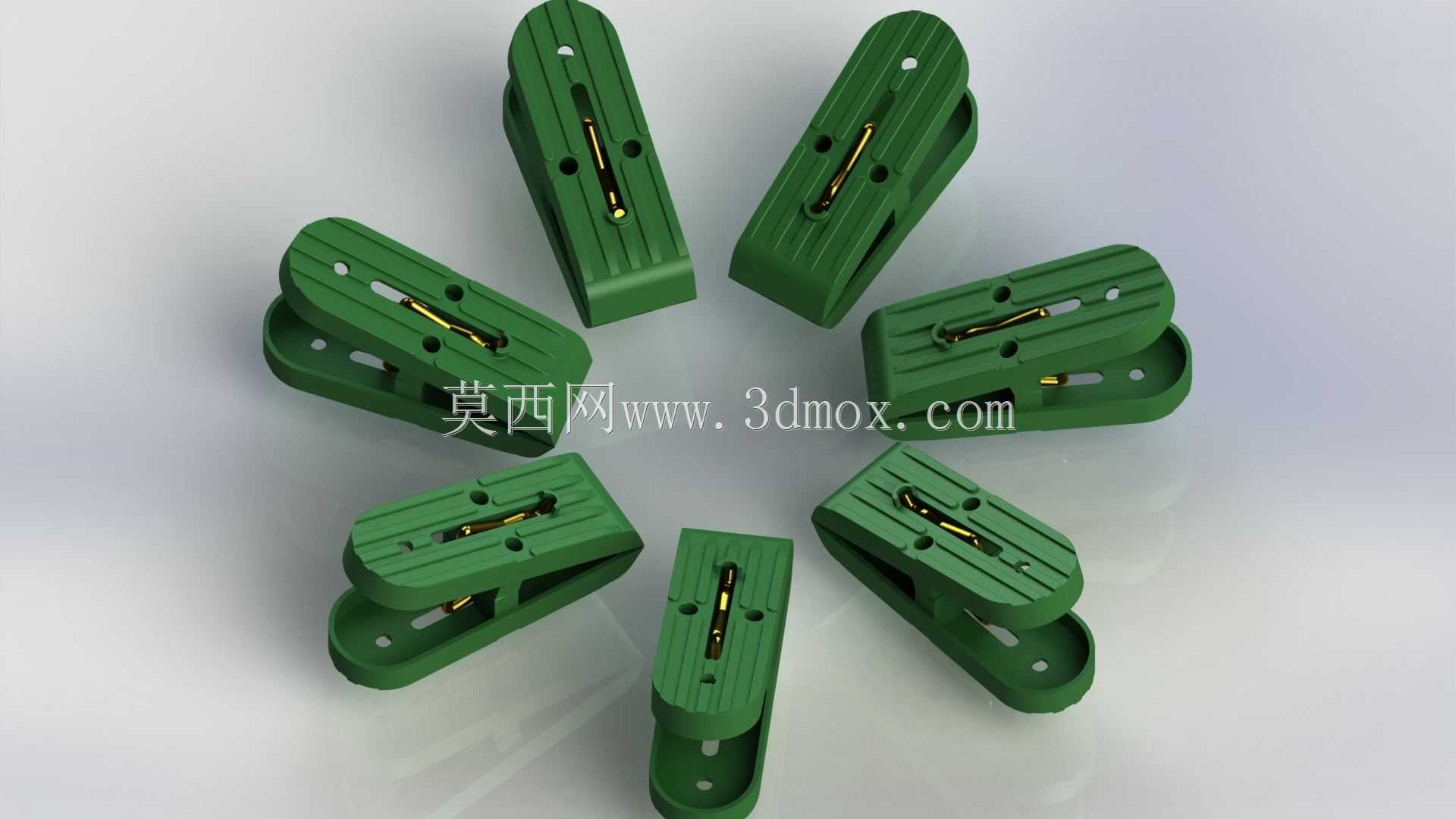

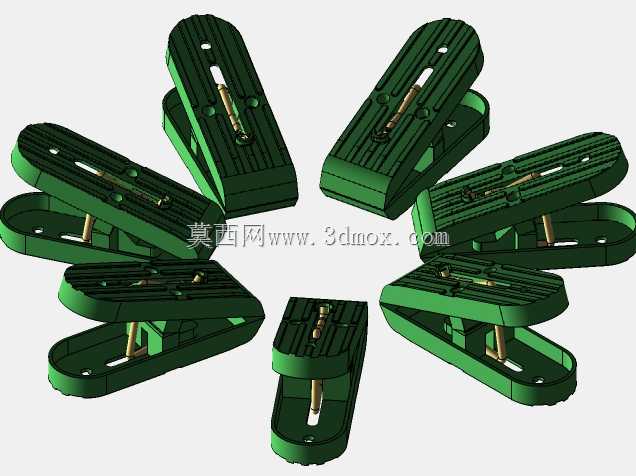

日常生产生活场景中，这类带内置扭簧的塑料夹应用覆盖范围极广，家庭晾晒衣物时可夹持薄款织物避免被风吹落，办公场景中能整理零散纸质文件防止散落，生产车间里也可临时固定轻薄的工艺标识卡、待加工的薄型塑料片材，属于高频使用的小尺寸夹持类五金配件。从结构设计逻辑来看，整体采用对称式两片夹体加内置扭簧的组合结构，夹体外侧设计有平行排布的防滑凸棱，手指按压施力时能增大接触摩擦力，避免施力过程中打滑；夹头内侧做了细密的齿状咬合结构，夹持接触面的摩擦力得到有效提升，即使夹持光滑的塑料薄膜、绸缎类面料也不易松脱。夹体中部预留了扭簧安装的转轴孔位，扭簧的两个支脚分别嵌入两片夹体对应的限位卡槽内，装配时无需额外紧固件，依靠卡槽的限位结构即可固定扭簧位置，按压夹尾时夹头张开，松开后依靠扭簧的回弹力实现夹持动作，整体装配工序简单，适合大批量注塑生产。尺寸设计上，整体长度控制在60mm左右，夹体最大宽度18mm，单片夹体壁厚均匀控制在2.2mm，既保证注塑成型时熔体填充流畅，避免出现缩痕、缺胶等成型缺陷，也能保证夹体反复开合时的结构强度，正常使用场景下反复开合万次以上不会出现夹体断裂的情况。夹体尾部的按压面做了圆弧过渡处理，手指按压时接触面积更大，长时间使用也不会产生明显的压痕不适感。设计过程中需要重点关注扭簧的扭力参数匹配，扭力过小会导致夹持力不足，夹持重物时容易脱落，扭力过大则会导致按压时需要施加的力过大，使用手感偏硬；同时转轴位置的配合间隙需要控制在0.1mm到0.15mm之间，间隙过大会导致夹体开合时晃动明显，咬合错位，间隙过小则会增大开合摩擦力，甚至出现装配后卡滞无法正常开合的问题。夹头的咬合面做了微弧度处理，夹持不同厚度的物件时都能保证咬合面充分接触，不会出现仅两端接触、中间悬空导致的夹持力不足问题。这类夹子的材质通常选用PP或者ABS工程塑料，具备较好的韧性和耐候性，户外晾晒使用时能抵御一定的紫外线照射和温湿度变化，短期内不会出现快速脆化的问题。
