V6双涡轮动力装置结构设计

　　在乘用车动力总成、小型船舶动力配套、非道路移动机械动力单元的开发场景中，V型六缸涡轮增压动力单元始终是兼顾动力输出密度与运转平顺性的核心选型，本次呈现的结构方案围绕V6布局的双涡轮配置完成全细节建模，覆盖从缸体主体到进排气支路、涡轮安装接口的全部结构特征。从实际工程落地的角度看，这类动力单元的核心用途是为整备质量1.8-2.5吨的乘用车辆、额定载荷3吨以内的轻型作业机械提供持续稳定的动力输出，相比直列六缸布局，V型60度夹角的缸体排布能将整机轴向长度缩短22%左右，更适配前置前驱、横置动力布局的车型机舱空间约束，同时V型结构自带的动平衡特性能有效降低曲轴运转的二阶振动，减少动力传递过程中的NVH优化成本。

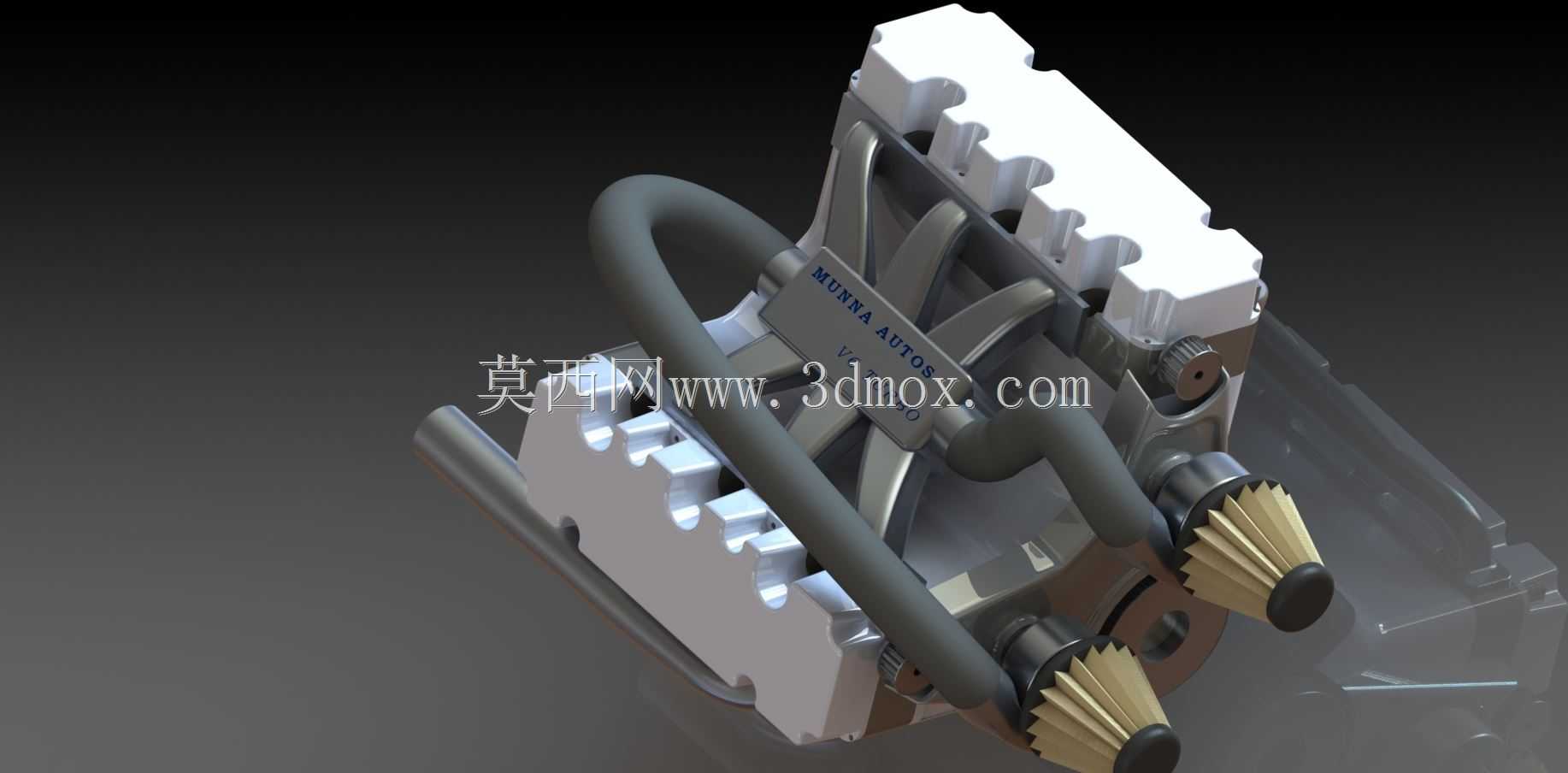

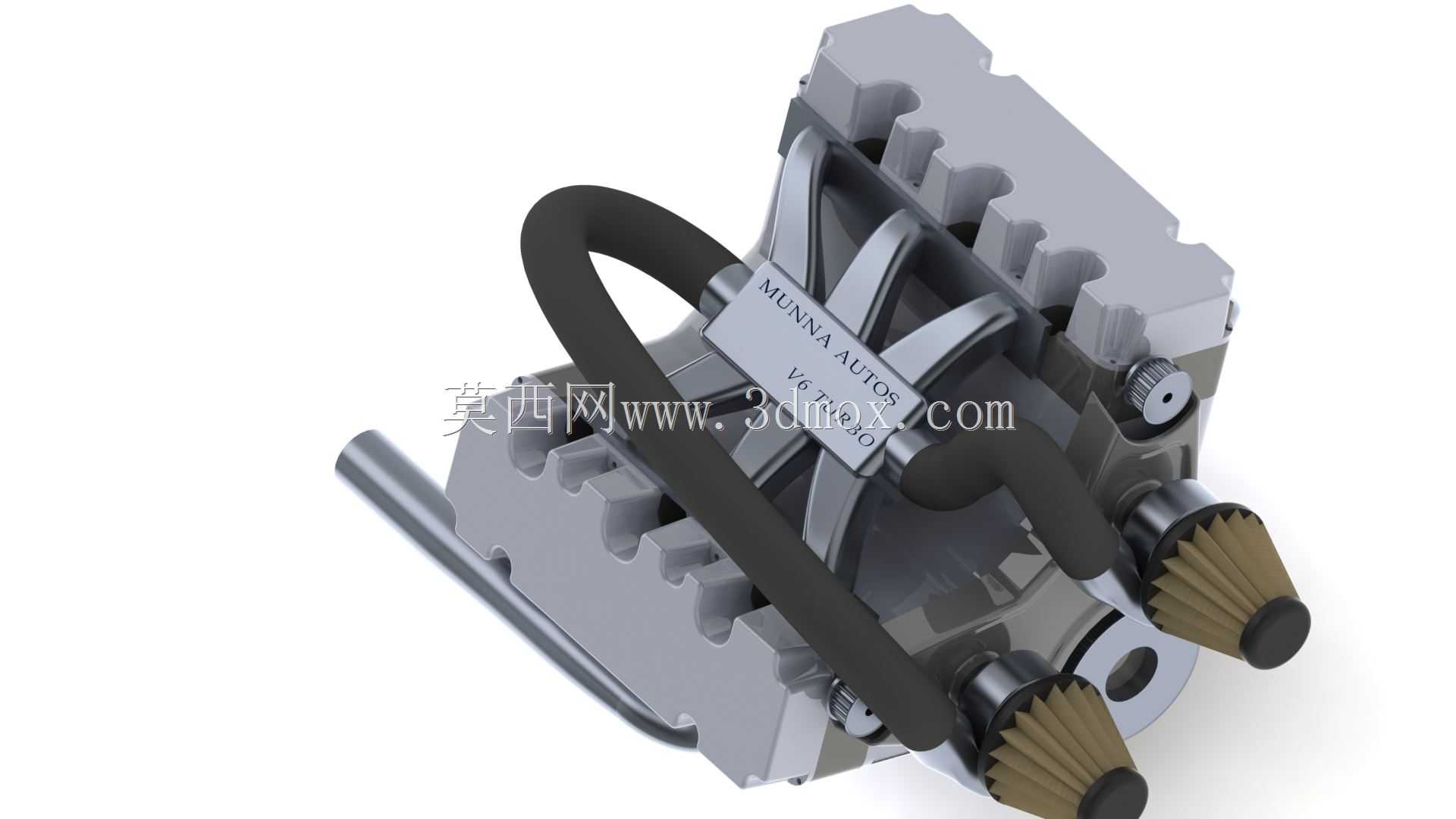

　　在功能特性层面，该结构方案重点还原了双涡轮的管路排布逻辑，两侧缸盖的排气歧管分别对应独立的涡轮进气端，避免了不同缸组排气脉冲的相互干扰，能让涡轮在更低的曲轴转速下建立起额定增压压力，低转速区间的扭矩响应速度相比单涡轮配置提升30%以上。建模过程中针对缸体的加强筋布局做了细节还原，在V型夹角的内侧区域设置了贯通式的加强筋结构，兼顾曲轴箱的结构刚度与润滑油道的布置空间，避免高增压工况下缸体出现形变导致的活塞偏磨、密封失效问题。进气管路的走向设计充分考虑了机舱内的散热边界，涡轮端的高温管路与进气侧的低温进气管路预留了足够的隔热间隙，同时管路的弯折半径控制在管径的2.5倍以上，减少进气过程中的节流损失，保证充气效率。

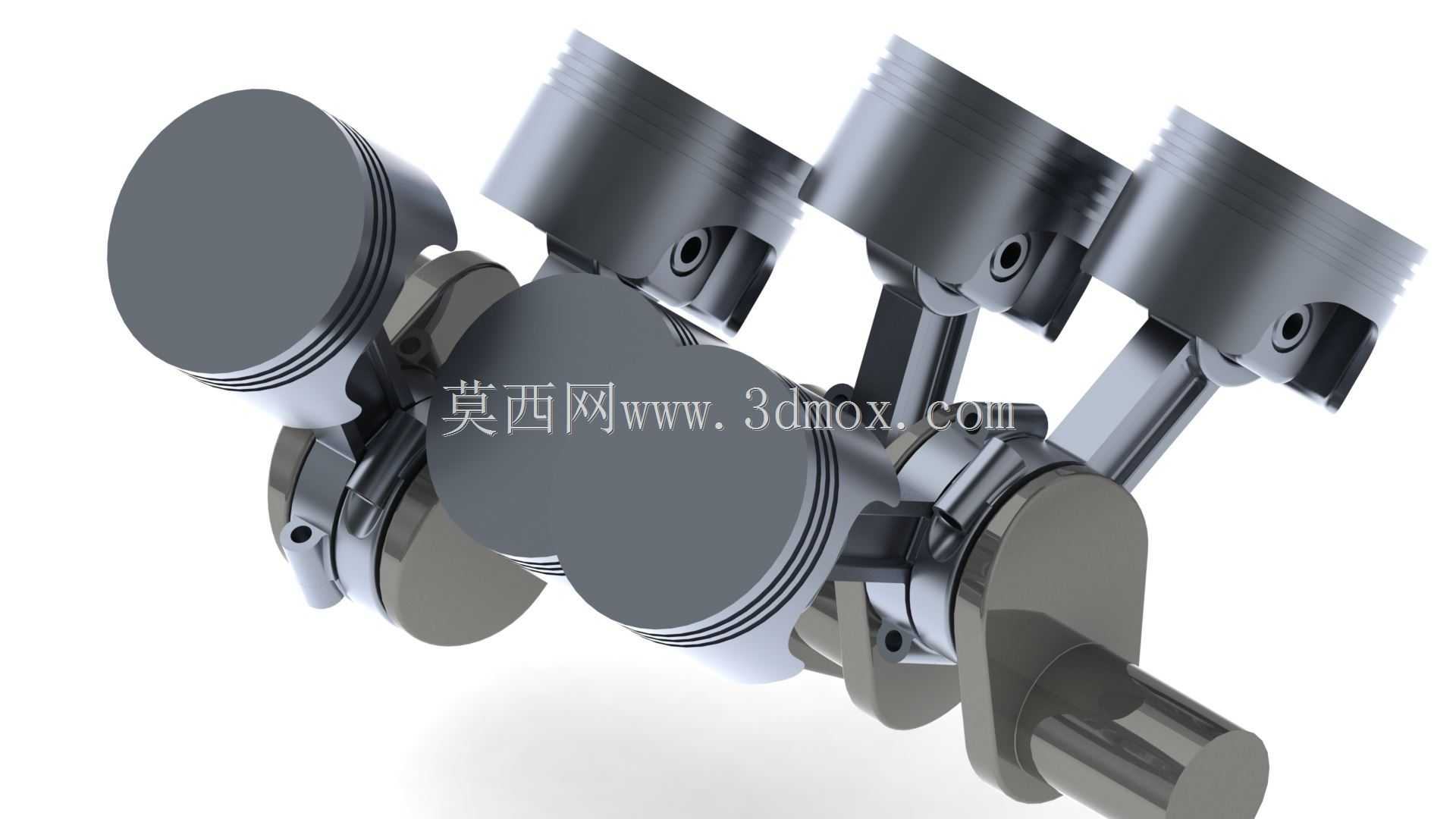

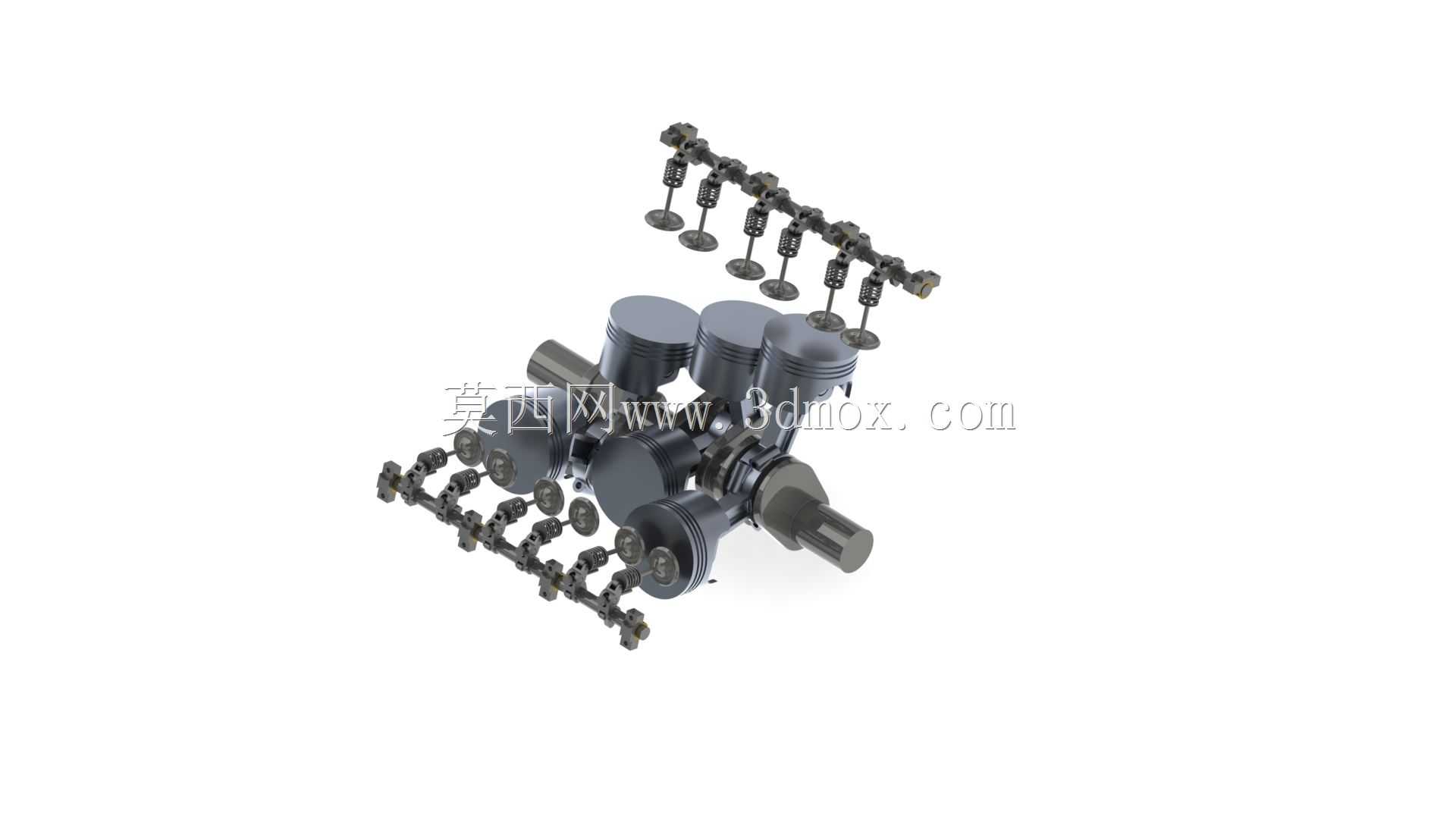

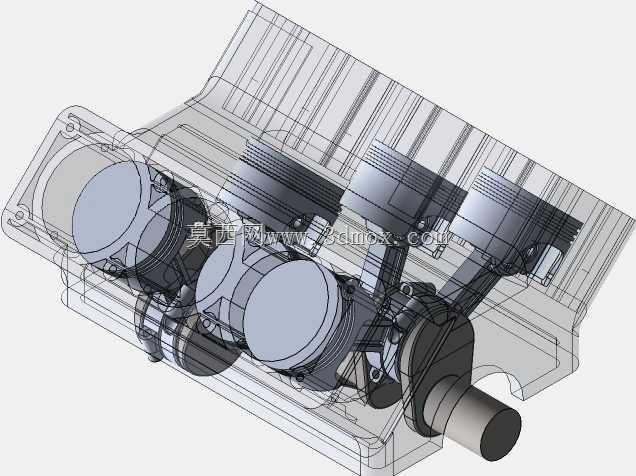

　　从设计思路的维度看，整个结构的建模遵循从核心基准到外围附件的递进逻辑，首先以曲轴中心线、缸体分型面、V型夹角对称面建立全局基准坐标系，所有部件的安装定位都基于该基准展开，保证各部件之间的装配公差链可控。缸体部分采用分体式曲轴箱设计，主轴承盖采用横向螺栓+纵向螺栓的十字紧固结构，能承受高增压工况下的曲轴冲击载荷，缸套采用湿式缸套的结构方案，壁厚控制在5.5mm，兼顾散热效率与结构强度，缸套与缸体的配合面设置了两道密封圈槽，避免冷却液渗入曲轴箱。活塞部分的建模还原了燃烧室的凹坑造型，配合顶置凸轮轴的气门布置，能在压缩行程末端形成合理的滚流比，提升油气混合效率，活塞裙部的型线采用中凸变椭圆设计，减少冷启动工况下的敲缸风险，同时降低热机状态下的摩擦损失。

　　关于外形尺寸与安装边界，该动力单元的整机长度控制在480mm以内，宽度方向含两侧涡轮安装座的尺寸为680mm，高度从油底壳安装面到进气歧管顶面的尺寸为720mm，安装悬置点设置在缸体两侧的加强凸台上，四个悬置点的相对位置误差控制在0.2mm以内，适配多数横置前驱车型的机舱安装点位。动力输出端的法兰接口匹配通用的液力变矩器安装尺寸，输入端的附件轮系预留了发电机、空调压缩机、转向助力泵的安装位，轮系的包角经过校核，保证所有附件在全工况转速下都不会出现皮带打滑问题。排气侧的涡轮出口法兰采用标准的V型卡箍连接结构，方便后续对接三元催化器与排气系统，减少整车装配阶段的适配工作量。

　　在细节结构处理上，涡轮增压器的安装支架采用一体化铸造结构，与缸体排气侧的凸台直接连接，避免涡轮工作过程中的振动传递到排气歧管导致的管路开裂问题，冷却水路的布置采用并联式结构，两侧缸体的冷却液流量分配误差控制在5%以内，避免出现单侧缸体过热的问题。润滑油路在V型夹角内侧设置了主油道，通过分支油道分别向曲轴主轴承、凸轮轴轴承、涡轮增压器供油，涡轮端的供油管路设置了单向阀，避免停机后润滑油继续流入涡轮壳导致的积碳问题。整个建模过程中所有的安装孔位、密封槽、配合面都按照实际工程公差要求做了细节还原，没有出现结构干涉、安装空间不足的问题，可直接用于动力总成的布局验证、教学演示、结构参考等场景，帮助结构设计人员快速掌握V型涡轮增压动力单元的布局逻辑与结构细节，减少前期方案设计阶段的重复建模工作量。
